Jib Derek

Apa itu Jib Crane?

Jib crane adalah jenis alat pengangkat di atas kepala yang sering digunakan di area sel kerja yang lebih kecil untuk tugas pengangkatan yang berulang dan unik. Jib crane sangat serbaguna dan juga dapat dipasangkan dengan overhead bridge crane untuk memaksimalkan produksi. Jib crane memiliki desain yang cukup sederhana namun dapat memiliki kapasitas mulai dari 250 lbs. Hingga 15 ton di beberapa aplikasi. Desain ergonomisnya sangat menarik di lingkungan produksi karena dapat meningkatkan produktivitas pekerja, mengurangi cedera di tempat kerja, dan meningkatkan keselamatan.

Keunggulan Jib Crane

Secara efektif membantu meminimalkan cedera:Jib crane terkenal karena keselamatannya dan kemampuannya mengurangi kecelakaan kerja yang disebabkan oleh pengangkatan dan penanganan barang dan barang, yang merupakan penyebab sebagian besar cedera industri. Berkurangnya cedera memberikan lingkungan kerja yang aman dan sehat bagi karyawan, sehingga meningkatkan produktivitas secara keseluruhan.

Jib crane adalah penghemat ruang yang besar:Jib crane dikenal menghemat ruang karena kecil dan ringan jika dibandingkan dengan crane industri lainnya. Jib crane terutama digunakan di tempat kerja karena kekompakan dan efisiensinya dan tidak ada crane lain yang digunakan karena menempati ruang yang besar. Ini menghemat banyak ruang.

Desain optimal untuk mengurangi cedera di tempat kerja:Jib crane memiliki desain yang cukup mendasar, sehingga cukup mudah untuk digenggam bahkan oleh orang yang baru bekerja. Setiap kali mesin dipasang di sebuah bisnis, karyawan diberikan sesi pelatihan di mana mereka dididik secara rinci tentang cara kerja dan pengoperasian peralatan tersebut. Demikian pula, ketika jib crane digunakan, staf merasa sangat mudah mempelajari pengoperasian dan pengoperasian crane karena desain dasarnya.

Penggunaan komponen yang sangat sedikit atau lebih sedikit:Produsen jib crane berusaha keras untuk menciptakan crane dengan desain ideal dan performa tinggi. Jib crane dibuat dengan cermat dengan mempertimbangkan semua peraturan keselamatan, itulah sebabnya jib crane dilengkapi dengan suku cadang sesedikit mungkin agar berhasil mengurangi cedera di tempat kerja.

Mengapa Memilih Kami?

01.

Kualitas tinggi

Produk kami diproduksi atau dikerjakan dengan standar yang sangat tinggi, menggunakan bahan dan proses manufaktur terbaik.

02.

Pengalaman yang kaya

Didedikasikan untuk kontrol kualitas yang ketat dan layanan pelanggan yang penuh perhatian, staf kami yang berpengalaman selalu tersedia untuk mendiskusikan kebutuhan Anda dan memastikan kepuasan pelanggan sepenuhnya.

03.

Kontrol kualitas

Kami memiliki personel profesional untuk memantau proses produksi, memeriksa produk dan memastikan bahwa produk akhir memenuhi standar, pedoman, dan spesifikasi tingkat kualitas yang disyaratkan.

04.

Layanan daring 24 jam

Kami mencoba dan menanggapi semua kekhawatiran dalam waktu 24 jam dan tim kami selalu siap membantu Anda jika terjadi keadaan darurat.

Jenis Jib Crane

01/

Jib crane yang berdiri bebas
Jib crane yang berdiri bebas adalah jenis jib crane yang paling umum dan dapat dipasang untuk aplikasi di dalam atau luar ruangan. Dalam banyak kasus, mereka ditemani oleh derek jembatan. Derek yang berdiri bebas memiliki jangkauan angkat beberapa pon hingga beberapa ton dengan kapasitas rotasi 360 derajat tergantung lokasinya. Manfaat utama derek jib yang berdiri bebas adalah tidak adanya kendala penempatan, jangkauan rotasi yang lebih besar, kapasitas tinggi, dan jangkauan yang lebih jauh.

02/

Mengartikulasikan jib crane
Berbeda dengan jib crane pada umumnya, jib crane artikulasi memiliki lengan putar dan boom. Mereka berputar dengan mudah dan memiliki respons yang konsisten untuk memposisikan beban dan dapat diposisikan untuk menjangkau beban di sekitar sudut dan penghalang. Artikulasi jib crane dapat dipasang di dinding, dipasang di lantai, dipasang di langit-langit, atau dipasang pada sistem jembatan.

03/

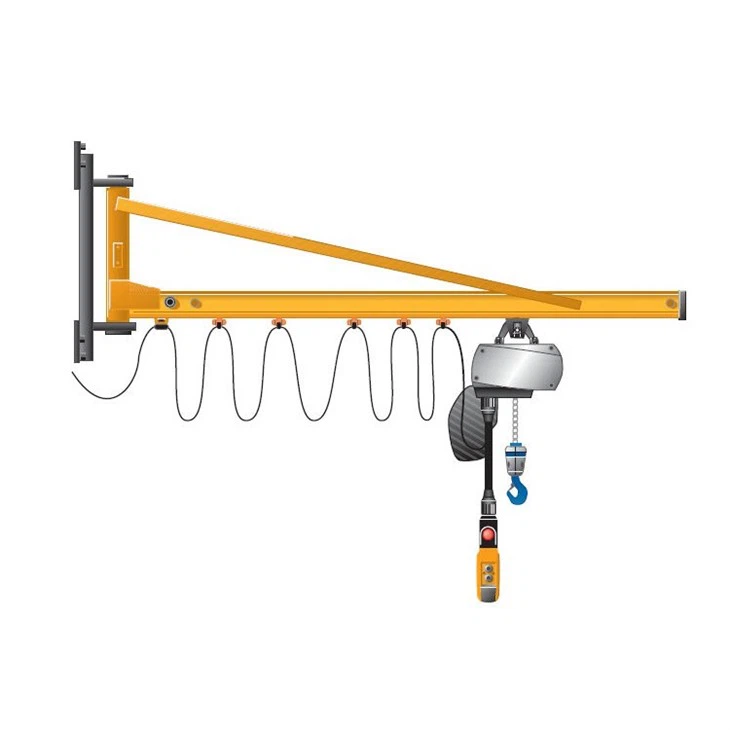

Jib crane yang dipasang di dinding
Jib crane yang dipasang di dinding, juga dikenal sebagai pilar dinding atau jib crane kantilever, adalah jenis jib crane hemat ruang yang tidak memerlukan ruang lantai atau pondasi. Mereka dapat berfungsi sebagai pelengkap monorel atau derek jembatan di atas kepala dan dapat dipasang dekat bagian bawah struktur bangunan terendah yang memungkinkan jarak bebas maksimum di bawah dan di atas boom.

04/

Derek jib tiang
Jib crane tipe tiang ditopang lantai dan distabilkan bagian atasnya dengan bagian atasnya ditopang oleh balok bangunan. Tidak seperti jib crane yang didukung pondasi dan pelat dasar, jib crane tiang hanya memakan sedikit ruang lantai dan tidak memerlukan lubang pada pondasi. Fakta bahwa struktur bangunan tidak perlu diubah untuk mengakomodasi tiang jib crane menjadikannya metode pengangkatan yang sangat ekonomis, seperti jib crane yang didukung tie rod.

05/

Derek jib portabel
Jib crane portabel dipasang pada pangkalan bergerak yang dapat diangkat dengan roda atau garpu tergantung pada desainnya dan memiliki kapasitas kurang dari setengah ton. Desain jib crane portabel berarti satu orang dapat memindahkan material dalam jumlah besar tanpa memerlukan sumber daya lain.

06/

Derek jib hidrolik
Jib crane hidrolik adalah versi lain dari jib crane portabel dengan fitur tambahan berupa silinder hidrolik untuk menaikkan dan menurunkan lengan crane. Sistem pengangkatan jib crane hidrolik menggunakan silinder hidrolik yang dipasang pada boom crane untuk mengangkat dan menurunkan beban. Mekanisme hidrolik dapat ditenagai oleh baterai atau jenis pompa tangan tergantung pada desain derek.

Komponen Jib Crane

Komponen tiang
Tiang adalah balok vertikal tempat komponen jib crane bertumpu. Mereka ditemukan di sebagian besar jib crane kecuali yang dipasang di dinding, dipasang di dinding, dipasang di kolom, dan dipasang di langit-langit. Tiangnya terbuat dari baja berkekuatan tinggi dan dipasang dengan kuat pada lantai atau dinding bangunan. Mereka mempunyai jarak bebas yang cukup untuk menghindari gangguan pada proses lain namun bisa cukup tinggi untuk dilengkapi dengan derek di atas kepala atau dikoordinasikan dengan operasi lain.

Boom derek jib
Boom adalah bagian penahan beban utama dari semua jenis jib crane. Ini memanjang dari tiang, dinding, langit-langit, atau kolom dan merupakan balok horizontal yang tegak lurus dengan lantai. Pada boom terdapat hoist yang digunakan untuk mengangkat dan memindahkan beban. Untuk beberapa versi jib crane, boom adalah penopang troli yang bergerak saat mengangkut beban.

Angkat dengan derek
Hoist adalah mekanisme yang dipasang pada boom dan melakukan pengangkatan jib crane. Media pengangkat dan sumber tenaga merupakan faktor-faktor yang menentukan suatu kerekan. Terdapat banyak sekali kerekan untuk sistem derek dengan masing-masing tipe dirancang agar sesuai dengan kebutuhan aplikasi. Beberapa jenis hoist adalah rantai, tali kawat, dan tuas atau ratchet. Faktor lain yang membedakan hoist adalah sumber tenaganya, yang bisa manual, elektrik, atau pneumatik.

Kerekan rantai
Chain hoist menggunakan rantai logam sebagai media pengangkat dimana rantai ditarik melalui sproket dan ditempatkan dalam wadah penyimpanan. Dari berbagai jenis hoist, chain hoist adalah yang paling populer karena biayanya yang rendah dan perawatannya yang rendah. Mereka dapat diberi daya secara manual, elektrik, atau pneumatik. Kelemahan kerekan rantai adalah kapasitasnya yang rendah, sehingga membatasi penggunaannya pada aplikasi berbobot lebih ringan.

Troli derek
Troli adalah metode bermotor untuk menggerakkan kerekan secara horizontal di sepanjang bagian atas atau bawah boom. Troli dapat membawa tali kawat atau kerekan rantai dengan pengait terpasang. Mereka dirancang untuk menggerakkan seluruh panjang boom dan ditahan agar tidak bergerak saat kerekan mengangkat beban. Penataan kabel listrik troli dilengkapi dengan sistem festoon yaitu rangkaian troli seperti roller atau dudukan yang menahan kabel listrik dan mengikuti jalur troli.

Sistem hiasan
Sistem memperhiasi membawa kabel dan listrik ke troli bersama dengan boom. Ada banyak jenis sistem hiasan yang menawarkan keamanan dan kontrol kabel listrik. Sistem Festoon dapat berjalan di jalur ac, rel persegi, atau balok I, yang paling umum digunakan pada jib crane. Mereka melindungi kabel dari keausan dan memberikan kontak langsung dengan komponen jib crane. Sistem Festoon sebagian besar digunakan untuk jib crane dengan boom panjang dan troli tugas berat.

Tenaga untuk jib crane
Tenaga untuk jib crane dapat berupa listrik atau pneumatik dan memiliki saluran udara atau listrik di bagian atas tiang untuk menggerakkan kerekan dan troli serta putaran boom. Kontrol tombol tekan digunakan untuk menggerakkan gerak derek, penentuan posisi hoist menggunakan troli, dan gerakan mengangkat hoist.

Rotasi berhenti
Penghenti rotasi adalah alat pengaman yang menghentikan putaran crane sebelum menabrak perangkat atau benda lain. Ini diperlukan jika jib crane terletak dekat dengan dinding atau kolom. Penghenti jib crane dilas secara permanen ke tiang jib crane untuk membatasi pergerakannya. Selain penghentian rotasi permanen, terdapat penghentian yang dapat disesuaikan yang dapat dikonfigurasi untuk membatasi pergerakan derek saat peralatan berada di dekatnya.

Penerapan Jib Crane

Jib crane di bidang manufaktur

Jib crane merupakan faktor utama dalam proses perakitan. Mereka dipasang di stasiun kerja untuk membantu pekerja dalam operasi perakitan dan ditempatkan dekat dengan jalur produksi untuk penanganan dan transportasi material. Jib crane telah memberikan manfaat besar dalam mengurangi beban karyawan dan meningkatkan produktivitas. Kenyamanan pengoperasian jib crane memungkinkan persediaan tersedia sehingga pekerjaan dapat berjalan lebih cepat dan efisien.

Industri konstruksi

Industri konstruksi terus-menerus dihadapkan pada tantangan memindahkan material berat ke lokasi yang sulit dijangkau. Kondisi ini dapat melibatkan pondasi bawah tanah dan bangunan bertingkat. Sifat unik jib crane memungkinkan pemindahan dan penempatan tumpukan material ke lokasi yang sulit dijangkau sehingga menghemat tenaga dan waktu manual serta meningkatkan produktivitas.

Derek untuk pengiriman

Derek dalam berbagai model selalu menjadi bagian dari pelayaran untuk bongkar muat kapal dan truk. Dalam banyak kasus, jenis crane sangat besar dan kokoh dengan kapasitas beberapa ton. Di tengah-tengah derek besar tersebut terdapat jib crane yang secara efisien dapat memuat dan membongkar kapal serta memindahkan material dari dermaga atau memuatnya ke truk.

Pergudangan dan penyimpanan persediaan

Derek yang biasa ditemukan di gudang dan lokasi penyimpanan perbekalan adalah derek gantry dan derek di atas kepala yang dapat menggerakkan seluruh kompleks dan mengangkat beban yang sangat besar. Derek yang kuat dan kuat diperlukan dalam operasi tersebut karena meningkatkan efisiensi dan kecepatan penanganan material. Di banyak gudang, jib crane digunakan sebagai pelengkap dan tambahan untuk crane yang lebih besar dan kuat. Mereka memberikan presisi dan keakuratan yang diperlukan untuk menempatkan material di truk atau menempatkannya di jalur produksi.

Cara Memilih Jib Crane

Siklus

Siklus kerja crane adalah salah satu faktor terpenting yang harus dipertimbangkan saat memilih jib crane. Ini adalah frekuensi berapa kali jib crane akan digunakan serta jenis beban dan berat beban tersebut. Untuk kinerja yang tepat, jib crane harus direkayasa dan dirancang untuk memenuhi tuntutan siklus kerja.

Daerah rotasi

Rotasi normal jib crane bisa 180 derajat hingga 360 derajat, yang berlaku untuk jib crane yang berdiri bebas dan gaya tiang. Jenis pergerakan beban dan area kerja yang tersedia menentukan jumlah rotasi yang dibutuhkan suatu aplikasi.

Ketinggian boom

Boom untuk jib crane dapat ditempatkan tepat di bawah langit-langit, yang mungkin tidak diperlukan untuk semua pengoperasian. Hubungannya dengan penghalang, peralatan lain, dan derek lainnya akan menentukan ketinggian boom yang dapat diterima.

Ketinggian jib derek

Akses ke catu daya, berbagai penghalang, konfigurasi bangunan, dan persyaratan suatu proses merupakan faktor yang menentukan ketinggian jib crane. Produsen bekerja sama dengan pelanggan untuk merancang dan merekayasa jib crane secara khusus untuk memenuhi kondisi proses atau operasi yang ada.

Rentang kerja

Rentang kerja jib crane ditentukan oleh panjang boomnya, yang dapat disesuaikan dengan jarak perjalanan troli. Ruang kerja dan penghalang apa pun membatasi panjang boom.

Sumber Daya listrik

Catu daya untuk jib crane dapat berupa listrik atau pneumatik dan harus tersedia dengan akses yang mudah. Faktor-faktor ini harus dipasang, dikonfigurasi, atau disesuaikan sebelum pemasangan jib crane. Sekali lagi, pertimbangan ini merupakan faktor yang ditangani oleh produsen selama evaluasi awal proses.

Bagian dan Komponen Jib Crane

Booming
Boom adalah balok horizontal yang bergerak pada derek, berputar pada suatu titik tetap. Itu memanjang dari tiang tengah dan tegak lurus dengan tanah. Jangkauannya juga berisi kerekan yang menggerakkan dan mengangkat beban. Tergantung pada desain derek, balok dapat bergerak antara 180 dan 360 derajat.

Tiang kapal
Tiang adalah balok vertikal tempat seluruh komponen lainnya bertumpu. Biasanya terdiri dari baja berkekuatan tinggi dan sangat tahan lama. Tiang dipasang ke lantai atau dinding bangunan untuk digunakan, memberikan dukungan untuk boom dan fitur penting lainnya.

Kerekan
Kerekan menempel pada jangkauan dan menggerakkan pengangkatan jib crane. Banyak jenis yang tersedia, tergantung pada jenis beban dan berat. Mereka berbeda-beda menurut jenis material dan sumber listrik. Kerekan dapat terdiri dari tali kawat, rantai, atau tuas, dan sumber tenaganya dapat manual, pneumatik, atau listrik. Anda dapat memilih jenis yang sesuai dengan kebutuhan pengangkatan Anda. Misalnya, operator sering kali menggunakan kerekan rantai untuk beban yang lebih ringan, sedangkan kerekan tali kawat lebih cocok untuk beban dan aplikasi tugas berat.

Kereta dorong
Troli jib crane dirancang untuk menahan dan meringankan beban boom saat bergerak. Troli tetap dalam posisi tidak bergerak sementara kerekan menaikkan beban.

Sistem hiasan
Sistem memperhiasi membawa kabel dan listrik ke troli dan boom. Sistem Festoon membuat kabel listrik lebih aman dan mudah dikendalikan. Mereka dapat terdiri dari konfigurasi yang berbeda tergantung pada jenis derek. Umumnya, sistem festoon berada pada sistem dengan boom yang lebih panjang.

Sumber daya
Jib crane dapat menggunakan saluran listrik, pneumatik, atau listrik untuk mendapatkan tenaga. Beberapa jenis jib crane memiliki kontrol tombol untuk menggerakkan gerakan crane. Operator derek menggunakan sumber listrik untuk mengendalikan lift tanpa harus berdiri langsung di jalur beban.

Pertanyaan Umum

T: Apa perbedaan antara boom crane dan jib crane?

J: Jib membantu menambah panjang boom mobile crane, namun mengurangi kapasitas angkat seiring bertambahnya jangkauan. Hal ini menjadikannya pilihan populer untuk proyek yang perlu mengangkat material ke ketinggian atau jarak yang jauh, karena boom standar mungkin tidak akan cukup panjang.

T: Apa pentingnya jib crane?

J: Jib crane adalah jenis alat pengangkat di atas kepala yang sering digunakan di area sel kerja yang lebih kecil untuk tugas pengangkatan yang berulang dan unik. Jib crane sangat serbaguna dan juga dapat dipasangkan dengan overhead bridge crane untuk memaksimalkan produksi.

T: Apa perbedaan antara jib crane dan gantry crane?

A: Gantry crane digunakan untuk kelas berat yang harus dipindahkan ke lokasi yang jauh. Mereka sebagian besar dibutuhkan di pabrik, pembangkit listrik, pelabuhan, dan ruang kerja serupa. Jib crane umumnya digunakan untuk beban kecil hingga jarak yang lebih pendek. Cocok untuk ruang kerja yang sempit.

Q: Apa nama lain dari jib crane?

A: Istilah davit crane dan jib crane sering digunakan secara bergantian. Hal ini kemungkinan besar karena keduanya memiliki karakteristik dan kegunaan yang serupa.

T: Apakah jib pada dasarnya adalah derek kecil?

J: Area sel kerja yang lebih kecil untuk tugas pengangkatan yang unik dan berulang. Jib crane sangat mudah beradaptasi dan dapat dipasangkan dengan crane jembatan di atas kepala untuk memaksimalkan produksi. Jib crane dapat mengangkat dan memindahkan beban yang beratnya mencapai 30,000 pon.

T: Apakah jib crane merupakan overhead crane?

A: Memilih derek di atas kepala yang tepat dapat membuat pekerjaan menjadi lebih mudah. Memilih yang salah, tidak terlalu banyak. Berbagai jenis derek di atas kepala termasuk derek gantri, derek jib, derek jembatan, derek stasiun kerja, derek monorel, derek atas, dan derek bawah.

T: Apa keuntungan terpenting dari jib crane?

A: Jib crane adalah aset yang kuat! Peningkatan jangkauan dan fleksibilitasnya memberikan jangkauan gerak yang tidak terbatas, sehingga Anda dapat memindahkan beban dengan akurasi yang mengesankan – lebih jauh dari yang dimungkinkan oleh derek kaku. Dengan alat ini yang Anda inginkan, tidak ada batasan terhadap potensi pekerjaan yang dapat diselesaikan!

T: Mengapa menggunakan jib boom?

J: Jib boom sebenarnya hanya memiliki kelebihan saat berlayar "tanpa angin". Hal ini memungkinkan layar untuk mempertahankan bentuk layar cepat yang diproyeksikan dengan baik saat lembaran terlepas dari garis tengah. Seperti yang terlihat pada kasus staysail, ini akan digunakan untuk menerbangkan layar yang relatif kecil dibandingkan dengan rencana layar kapal lainnya.

T: Apa dua jenis utama derek?

J: Ada dua kategori utama derek: Derek statis dan derek bergerak. Derek statis adalah struktur permanen/semi permanen yang dipasang pada tanah atau bangunan yang mengangkat dan memindahkan beban sepanjang jalur tetap. Derek bergerak dipasang pada tapak atau roda dan dapat dipindahkan dari satu lokasi kerja ke lokasi kerja lainnya.

Q: Apa perbedaan antara monorel dan jib crane?

A: Monorel hanya dapat bergerak dalam dua arah, yaitu arah vertikal (atas/bawah) atau pada sumbu y dan arah horizontal sepanjang balok monorel atau pada sumbu x. Sedangkan crane mampu bergerak dalam tiga arah atau lebih pada sumbu x, y, z dan bergerak radius pada sumbu vertikal.

T: Di mana jib crane paling banyak digunakan?

A: Merupakan crane dengan bagian horizontal yang biasa disebut jib atau boom. Jib adalah lengan operasi yang memanjang secara horizontal dari derek. Peran jib adalah untuk menopang kerekan bergerak yang dipasang pada dinding atau pilar yang dipasang di lantai. Ini sebagian besar digunakan di tempat industri.

T: Berapa beban yang dapat diangkat oleh jib crane?

J: Jib crane memiliki desain mekanis yang sederhana dan biasanya dapat mengangkat beban mulai dari 250 pon hingga 15 ton. Terkenal karena memiliki desain ergonomis, jib crane adalah alat berharga yang dapat meningkatkan produktivitas, efisiensi, dan keselamatan.

T: Apa saja persyaratan konkrit untuk jib crane?

A: Catatan: Beton yang ada harus memiliki ketebalan minimal 6" yang diperkuat dengan minimal 3,000 psi (5 kantong campuran), tekanan tanah harus mendukung beton 2500 psi di dalam dan sekitar area (6' x 6' ) pelat dasar harus bebas retak dan terlihat dalam kondisi baik.

Q: Apa perbedaan antara crane dan jib crane?

J: Jib adalah lengan yang digantung pada derek boom artikulasi atau derek rel di atas kepala. Jib memungkinkan kemampuan manuver tambahan, yang merupakan tambahan dari aksi mengangkat derek ke atas dan ke bawah. Rentang gerak yang lebih besar yang disediakan oleh jib sangat berguna dalam operasi fabrikasi batu.

T: Apakah jib crane berputar?

A: Semua jib crane berputar dan mampu mengangkat atau menopang beban. Kebanyakan jib crane juga melakukan traverse, dimana pekerjaan crane dapat melintasi balok dari pusat lingkaran ke tepi lingkaran yang dibuat oleh jib saat jib crane berputar.

T: Gaya apa yang ada pada jib crane?

A: Berdasarkan contoh jib crane, gaya-gaya ditentukan secara eksperimental, teoritis dan grafis: Gaya kabel, gaya tarik dan gaya tekan. Besaran dan arah gaya ditentukan secara grafis dengan jajar genjang gaya.

T: Bagaimana cara menggunakan jib crane?

A: Posisikan lengan penopang sehingga alat pengangkat berada tepat di atas beban. Ambil beban beban dengan lembut. Pastikan jalur perjalanan bersih sebelum memutar derek. Dorong daripada menarik beban saat memutar lengan jib.

T: Mengapa menggunakan jib boom?

Q: Berapa banyak yang bisa diangkat oleh jib crane?

T: Apakah jib crane merupakan overhead crane?

Kami adalah produsen dan pemasok jib crane profesional di Cina, yang berspesialisasi dalam menyediakan layanan khusus berkualitas tinggi. Jangan ragu untuk membeli jib crane diskon untuk dijual di sini dari pabrik kami. Untuk produk lebih murah, hubungi kami sekarang.
