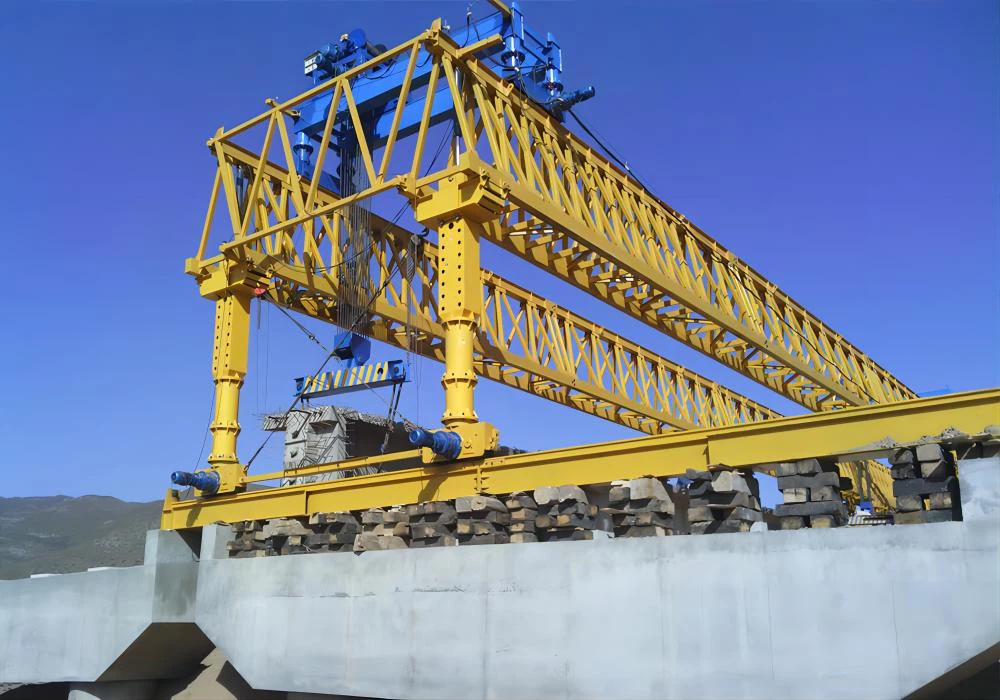

Peluncur Balok Jembatan 120ton

Itu120- ton bridge beam peluncuradalah bagian khusus dari peralatan konstruksi tugas berat yang dirancang untuk pemasangan balok beton pracetak yang efisien dan aman untuk jembatan. Ini biasanya digunakan di jalan raya, kereta api, dan konstruksi viaduct, memastikan penempatan balok besar yang cepat dan tepat dengan tenaga kerja minimal dan keamanan maksimum.





A 120- ton Bridge Beam Launcher adalah bagian khusus dari peralatan tugas berat yang dirancang untuk mengangkat dan menempatkan balok jembatan selama proyek konstruksi. Berikut fitur utamanya:

1. Kapasitas & Struktur Beban
Kapasitas pengangkatan: 120 ton, cocok untuk menangani balok pracetak besar.

Struktur: Biasanya terdiri dari gelagar utama, kaki pendukung, dan sistem troli.

Bahan: Baja berkekuatan tinggi untuk daya tahan dan stabilitas.

2. Mekanisme kerja
Girder Launching System: Memindahkan balok dari satu rentang ke rentang lain menggunakan sistem kereta api.

Mekanisme troli: Dilengkapi dengan winch untuk mengangkat dan memposisikan balok.

Penggerak hidrolik atau listrik: Memastikan operasi yang lancar dan kontrol yang tepat.

3. Fitur Operasional
SPAN Adaptable: Cocok untuk panjang rentang jembatan yang berbeda.

Kaki pendukung yang dapat disesuaikan: Memungkinkan fleksibilitas di berbagai medan dan kondisi kerja.

Kontrol Remote & Manual: Meningkatkan Keselamatan dan Presisi dalam Operasi.

4. Fitur Keselamatan
Perlindungan Kelebihan: Mencegah berat berlebihan dari merusak mesin.

Sistem anti-tilt: Mempertahankan keseimbangan sambil menangani beban berat.

Sistem berhenti darurat: Memastikan shutdown segera jika terjadi kegagalan.

5. Mobilitas & Instalasi
Desain Modular: Memudahkan untuk merakit, membongkar, dan mengangkut.

Sistem self-propelled: Bergerak secara independen di dermaga jembatan.

Struktur kompak: Cocok untuk lokasi konstruksi yang ketat.

6. Area aplikasi
Konstruksi Jalan Raya & Jembatan Kereta Api

Jalan layang perkotaan & jembatan

Ereksi girder beton pracetak





A 120- ton Bridge Beam Launcher adalah bagian khusus dari mesin berat yang digunakan untuk mendirikan balok beton pracetak dalam konstruksi jembatan. Berikut adalah spesifikasi khasnya:

1. Parameter Umum
Kapasitas pengangkatan: 120 ton

Rentang jembatan yang berlaku: 20–50 meter (bervariasi berdasarkan model)

Jenis balok yang berlaku: balok beton pracetak (T-beam, box girder, i-beam, dll.)

Jenis Struktur: Peluncur Girder TRUSS ATAU KOTAK

2. Spesifikasi Mekanis
Panjang Girder Utama: 35–55 meter (dapat disesuaikan)

Kecepatan meluncurkan: 3–5 m\/menit (bervariasi)

Metode ereksi balok: cantilever seimbang atau rakitan rentang penuh

Jenis trek: rail-mount atau karet-lelah

3. Mekanisme Pengangkatan
Mengangkat Kapasitas Winch: 120 ton

Kecepatan pengangkat: 0. 5–5 m\/menit

Jumlah winch: 2 atau 4 (berdasarkan desain)

4. Mekanisme perjalanan
Kecepatan bergerak melintang: 2–6 m\/menit

Kecepatan bergerak longitudinal: 3–8 m\/menit

Sumber Daya: Motor Hidrolik atau Listrik

5. Catu Daya
Tegangan: 380V\/50Hz (dapat disesuaikan)

Mode Kontrol: Kontrol Jarak Jauh + Operasi Manual

6. Fitur Keselamatan
Perlindungan kelebihan beban

Sistem berhenti darurat

Perlindungan anti-raksasa

Resistensi angin hingga 10 m\/s









A 120- ton Bridge Beam Launcher (juga dikenal sebagai peluncur jembatan girder atau jembatan ereksi crane) adalah mesin konstruksi khusus yang digunakan untuk mendirikan beton pracetak atau balok baja untuk jembatan. Ini terdiri dari beberapa komponen utama:

1. Struktur utama
Girder Utama: Balok bantalan beban utama yang membentang dukungan jembatan.

Dukungan Kaki (Depan dan Belakang): Kaki yang dapat disesuaikan yang mendukung peluncur pada dermaga.

Akhiri balok: Terletak di kedua ujungnya, menghubungkan girder utama ke kaki pendukung.

2. Sistem mengangkat dan mengangkat
WINCHES DAN HOIST: Digunakan untuk mengangkat dan memposisikan balok pracetak.

Tali dan Katrol Kawat: Penting untuk mengendalikan pengangkatan dan gerakan.

Sistem Hidraulik: Menyediakan daya untuk pengangkatan dan penentuan posisi.

3. Mekanisme perjalanan
Sistem Rail atau Track: Memungkinkan peluncur bergerak di sepanjang perataan jembatan.

Mekanisme Troli: Menggerakkan sistem pengangkat bolak -balik.

Drive Motors and Gear System: Memberikan Gerakan dan Posisi.

4. Sistem Keselamatan dan Kontrol
Sistem Kontrol Listrik: PLC (pengontrol logika yang dapat diprogram) untuk otomatisasi.

Panel Remote Control: Memungkinkan operator untuk mengontrol peluncur dengan aman.

Sensor dan Batasi Sakelar: Pastikan keamanan dan mencegah kelebihan beban.

Sistem Pengereman: Mencegah gerakan yang tidak terkendali.

5. Sistem Catu Daya
Unit Daya Listrik atau Hidrolik: Menyediakan energi yang diperlukan untuk pengangkatan dan pergerakan.

Kabel dan Konektor: Pastikan transmisi daya yang andal.

6. Komponen Dukungan dan Stabilitas
Counterweights: Menyeimbangkan struktur dan mencegah miring.

Dukungan yang dapat disesuaikan: Memastikan stabilitas di berbagai medan.









A 120- ton Bridge Beam Launcher adalah peralatan khusus yang digunakan untuk meluncurkan balok jembatan pracetak atau balok selama konstruksi jembatan. Ini biasanya digunakan dalam proyek infrastruktur skala besar seperti jembatan jalan raya dan kereta api. Berikut adalah beberapa keuntungan utama dari 120- ton Bridge Beam Launcher:

1. Kapasitas pengangkatan tinggi
Kapasitas 120- ton memungkinkannya untuk menangani balok jembatan pracetak besar dan berat, membuatnya cocok untuk berbagai proyek konstruksi jembatan.

2. Peningkatan efisiensi
Mengurangi kebutuhan akan beberapa crane, merampingkan proses peluncuran balok.

Mempercepat konstruksi, meminimalkan jadwal proyek dan biaya tenaga kerja.

3. Keselamatan yang ditingkatkan
Dirancang dengan fitur keselamatan canggih, termasuk perlindungan kelebihan beban dan mekanisme stabilitas.

Mengurangi risiko yang terkait dengan penanganan manual dan pengangkatan berbasis crane tradisional.

4. Keserbagunaan dalam konstruksi jembatan
Cocok untuk berbagai jenis rentang jembatan, termasuk balok yang didukung hanya, balok kontinu, dan jembatan kantilever.

Dapat digunakan untuk konstruksi jalan raya dan jembatan kereta api.

5. kemampuan beradaptasi dengan medan yang kompleks
Dapat beroperasi di lingkungan yang menantang, termasuk daerah pegunungan, sungai, dan daerah perkotaan dengan ruang terbatas.

Memungkinkan konstruksi di daerah di mana akses crane sulit.

6. Solusi hemat biaya
Mengurangi ketergantungan pada crane besar dan perancah yang luas, menurunkan biaya konstruksi secara keseluruhan.

Meminimalkan penutupan jalan dan gangguan lalu lintas.

7. Presisi dan otomatisasi
Dilengkapi dengan sistem kontrol otomatis untuk penentuan posisi yang akurat dan penyelarasan balok.

Operasi remote control meningkatkan presisi dan mengurangi intervensi manusia.

8. modular dan disesuaikan
Dapat disesuaikan untuk memenuhi persyaratan proyek tertentu, seperti panjang bentang dan ukuran balok.

Desain modular memungkinkan transportasi dan perakitan yang mudah.





A 120- ton Bridge Beam Launcher adalah bagian khusus dari mesin berat yang digunakan dalam proyek konstruksi jembatan untuk mengangkat dan menempatkan balok pracetak atau balok ke dermaga jembatan. Peluncur ini sangat penting untuk proyek infrastruktur skala besar, terutama untuk jembatan jalan raya dan kereta api.

Aplikasi 120- ton Bridge Beam Launcher
Konstruksi Jembatan Jalan Raya

Digunakan untuk mengangkat dan menempatkan beton pracetak atau balok baja melintasi rentang jembatan.

Bekerja secara efisien di ruang atau area terbatas dengan akses crane terbatas.

Konstruksi Jembatan Kereta Api

Penting untuk meluncurkan balok jembatan kereta api yang berat di atas rentang panjang.

Memastikan penyelarasan presisi untuk proyek kereta api berkecepatan tinggi.

Konstruksi jembatan perkotaan

Digunakan dalam proyek transportasi metro dan perkotaan yang ditinggikan untuk memasang balok yang sudah dibangun.

Mengurangi waktu konstruksi di lingkungan kota yang padat.

Penyeberangan sungai dan lembah

Digunakan untuk membangun jembatan di atas sungai, lembah, atau ngarai di mana akses darat menantang.

Menghilangkan kebutuhan untuk perancah sementara atau trestle.

Jalan layang dan konstruksi flyover

Pasang balok jembatan secara efisien di atas jalan atau rel kereta api yang ada tanpa mengganggu lalu lintas.

Mengurangi ketergantungan pada crane besar.

Konstruksi jembatan segmental

Dapat digunakan dalam kombinasi dengan teknik konstruksi jembatan segmental pracetak.

Membantu dalam meluncurkan segmen pracetak secara berurutan.





1. Desain & Teknik
Konfirmasi spesifikasi proyek (rentang, kapasitas pengangkatan, kondisi lokasi).

Desain Struktural dan Mekanik (Gambar CAD, Analisis FEM).

Desain sistem listrik dan hidrolik.

2. Pengadaan materi
Baja struktural kekuatan tinggi (Q345B atau setara).

Komponen sistem hidrolik (pompa, silinder, selang).

Motor, winch, dan mekanisme pengangkatan.

Sistem kontrol listrik (PLC, sensor, kabel).

Pengencang, bahan pengelasan, dan peralatan keselamatan.

3. Fabrikasi & Manufaktur
3.1 Fabrikasi Struktur Baja
Pemotongan: CNC memotong pelat baja.

Pengelasan: Pengelasan penetrasi penuh untuk sambungan utama.

Pemesinan: Pengeboran presisi dan pembentukan komponen.

Perawatan permukaan: Sandblasting, lapisan tahan karat, dan lukisan.

3.2 Majelis Mekanik & Hidrolik
Pemasangan mekanisme pengangkatan utama (winch, katrol, kait).

Integrasi silinder hidrolik dan sistem perpipaan.

Unit motor dan gearbox.

3.3 Integrasi Sistem Listrik
Pemasangan Sistem Kontrol PLC.

Penempatan kabel dan sensor.

Fitur berhenti dan keselamatan darurat.

4. Majelis & pra-pengujian
Pra-perakitan bagian di pabrik.

Muat tes pada komponen individual.

Uji fungsional sistem hidrolik dan listrik.

5. Pengujian Beban Pabrik
Tes No-Load: Memeriksa Gerakan dan Penyelarasan.

Tes beban statis: pengujian dengan 120- ton berat setara.

Uji beban dinamis: Operasi dalam kondisi simulasi.

6. Pembongkaran & Transportasi
Menandai semua komponen untuk pemasangan kembali yang mudah.

Pengepakan dan transportasi ke situs.

7. Instalasi & Commissioning di tempat
Ereksi dan penyelarasan gantry.

Perakitan terakhir peluncur jembatan.

Pengujian dalam kondisi situs nyata.

8. Pelatihan & Serangan
Pelatihan operator untuk operasi yang aman.

Panduan Pemeliharaan dan Pemecahan Masalah.

Handover dan dokumentasi terakhir.





Perusahaan telah memasang platform manajemen peralatan cerdas, dan telah memasang 310 set (set) robot penanganan dan pengelasan. Setelah menyelesaikan rencana, akan ada lebih dari 500 set (set), dan tingkat jaringan peralatan akan mencapai 95%. 32 jalur pengelasan telah digunakan, 50 direncanakan untuk dipasang, dan tingkat otomatisasi seluruh lini produk telah mencapai 85%.
