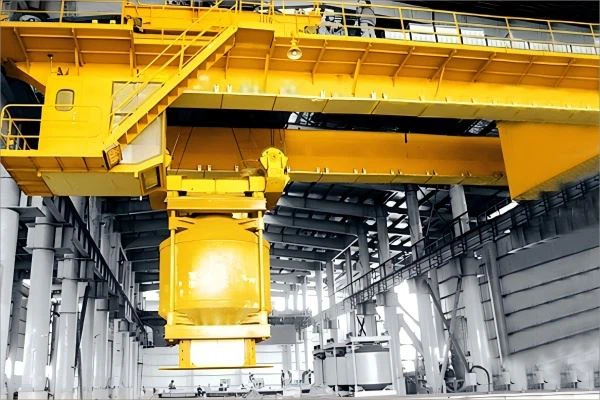

Sendok di crane overhead pengecoran

Sebuah sendok dalam sistem crane overhead pengecoran adalah peralatan penting yang digunakan dalam operasi pengecoran logam. Ini dirancang untuk mengangkut logam cair dari tungku ke area tuang di pengecoran. Sistem sendok biasanya beroperasi dalam struktur crane overhead, di mana ia memainkan peran penting dalam memastikan penanganan logam cair yang aman dan efisien.



• Kapasitas: 5-500 ton
• Panjang rentang: 4-35 m
• Tinggi pengangkat: 3-50 m
• Tugas Kerja: A4, A5, A6, A7
• Voltage Raged: 220V ~ 690V, 50-60 Hz, 3ph AC
• Suhu lingkungan kerja: -25 derajat -+50 derajat, kelembaban relatif kurang dari atau sama dengan 85%
• Mode Kontrol Derek: Kontrol Lantai \/ Kontrol Remote \/ Ruang Kabin





1. Seluruh set crane

Seluruh rangkaian crane untuk sistem pengangkat sendok dalam crane overhead pengecoran biasanya mencakup komponen berikut:

Jembatan: Jembatan adalah struktur horizontal yang membentang melintasi pengecoran dan mendukung hoist dan troli. Bergerak di sepanjang balok landasan pacu.

Balok landasan pacu: Ini adalah balok pendukung yang memandu gerakan derek. Mereka biasanya dipasang di sepanjang pengecoran, memungkinkan jembatan untuk melintasi.

Trolley: Troli dipasang di jembatan dan bergerak di sepanjang itu. Ini membawa mekanisme hoist dan bertanggung jawab untuk membawa sendok ke lokasi yang diinginkan.

Hoist: Hoist adalah mekanisme pengangkatan utama. Ini terdiri dari winch bermotor dan drum yang menampung kabel atau rantai pengangkatan. Hoist menaikkan dan menurunkan sendok.

Pengangkat kait atau penjepit sendok: penjepit atau penjepit sendok adalah lampiran yang secara langsung menahan sendok. Tong sadle dirancang khusus untuk menangani sendok logam cair dengan aman dan aman.

Sistem Kontrol: Derek dioperasikan oleh sistem kontrol yang dapat manual, semi-otomatis, atau sepenuhnya otomatis. Sistem ini mencakup kontrol listrik, sensor, dan mekanisme keamanan.

Sistem Elektrifikasi: Ini termasuk catu daya, kabel, dan transformator yang diperlukan untuk mengoperasikan motor dan kontrol derek.

Motor dan drive: Kekuatan ini pergerakan crane, troli, dan hoist. Mereka sering listrik, dengan persyaratan khusus untuk siklus tugas tinggi dalam operasi pengecoran.

Fitur Rem dan Keselamatan: Keselamatan sangat penting dalam menangani logam cair berat, sehingga sistem ini termasuk tombol berhenti darurat, perlindungan kelebihan beban, dan fitur keselamatan lainnya untuk mencegah kecelakaan.

Kabin Operator atau Kontrol Liontin: Operator dapat mengontrol derek baik dari kabin yang terletak di derek atau melalui stasiun kontrol liontin.

Batas sakelar: Ini memastikan crane tidak melakukan perjalanan melampaui batas yang ditetapkan untuk menghindari merusak peralatan atau menyebabkan kecelakaan.

Sistem Pendingin: Karena pengecoran berurusan dengan suhu tinggi, sistem pendingin dapat diintegrasikan ke dalam crane untuk mencegah kepanasan komponen seperti hoist dan motor.



2. Girder utama

Girder utama sendok dalam crane overhead pengecoran adalah komponen struktural penting yang bertanggung jawab untuk mendukung dan mendistribusikan beban sendok, yang digunakan untuk menampung logam cair di pengecoran. Derek overhead dirancang untuk memindahkan sendok dari satu area ke area lain di dalam pengecoran, memastikan penanganan yang aman dari bahan yang berat dan seringkali sangat panas.

Berikut adalah poin utama tentang girder utama dalam konteks ini:

Desain dan Penanganan Beban: Girder utama dirancang untuk menahan beban berat sendok, yang dapat menimbang beberapa ton, dan logam cair atau bahan di dalamnya. Harus direkayasa untuk memberikan kekuatan dan kekakuan yang diperlukan untuk mencegah kegagalan selama operasi.

Bahan: Biasanya, gelagar utama terbuat dari baja berkekuatan tinggi untuk memastikan daya tahan dan untuk menangani suhu ekstrem dan berat yang didukungnya. Bahan yang digunakan juga harus tahan terhadap keausan dan korosi, mengingat lingkungan yang keras di pengecoran.

Integritas Struktural: Girder utama sering dirancang dalam konfigurasi berbentuk kotak atau i-balok, memberikan stabilitas dan kekuatan. Biasanya didukung di setiap ujung truk ujung, yang memungkinkan crane bergerak di sepanjang sistem kereta api di pengecoran.

Resistensi panas: Mengingat suhu logam cair dalam sendok, gelagar harus dirancang untuk menangani ekspansi termal dan menahan suhu tinggi tanpa melengkung atau kehilangan kekuatan.

Fitur Keselamatan: Girder adalah bagian dari sistem keselamatan keseluruhan yang mencakup sakelar batas, sensor, dan mekanisme pengereman untuk mencegah crane dari kelebihan beban atau tidak berfungsi.

Pemeliharaan dan Inspeksi: Karena beban berat dan kondisi kerja yang keras, gelagar utama dan sistem derek secara keseluruhan harus menjalani inspeksi dan pemeliharaan secara teratur untuk memastikan keamanan dan umur panjang peralatan.



3. Sistem pengangkat

Sistem pengangkatan sendok dalam crane overhead pengecoran adalah bagian penting dari operasi crane, terutama untuk dengan aman menangani logam cair di pengecoran industri. Berikut adalah rincian komponen utama yang terlibat dalam sistem pengangkat:

1. Struktur derek:
Overhead Crane: Derek itu sendiri biasanya terdiri dari jembatan, troli, hoist, dan mekanisme pengait atau pengangkatan yang dirancang untuk tugas -tugas tertentu. Di pengecoran, derek harus menahan suhu ekstrem dan beban berat.

Jembatan: Bergerak di sepanjang jalur paralel di langit -langit, membawa sistem troli dan hoist.

Trolley: Bergerak secara horizontal di sepanjang jembatan untuk memposisikan hoist langsung di atas sendok.

2. Mekanisme pengangkatan:
Hoist: Hoist adalah komponen kunci dari derek yang benar -benar mengangkat dan menurunkan sendok. Biasanya termasuk drum atau gulungan yang menampung kabel atau tali pengangkat.

Tali\/Rantai Kawat: Tali atau rantai kawat yang kuat dan tahan panas digunakan untuk membawa berat logam sendok dan cair. Tali kawat dirancang untuk menangani beban berat dan suhu tinggi.

Hook: Lampiran pengait atau pengangkat dirancang khusus untuk mengangkat sendok. Ini biasanya merupakan lampiran khusus yang cocok dengan lug atau pegangan angkat sendok.

3. Layle Lifting Lug\/Handle:
Sendok itu dilengkapi dengan lug atau pegangan pengangkat, yang merupakan titik tetap yang dirancang untuk mengakomodasi kait crane untuk diangkat. Lugs ini diposisikan dengan hati -hati untuk memastikan lift yang seimbang.

4. Fitur Keselamatan:
Pembatas beban: Derek overhead sering memiliki batasan beban atau perlindungan kelebihan beban untuk memastikan bahwa sistem pengangkat tidak melebihi kapasitas pengenalnya.

Komponen tahan panas: Komponen sistem pengangkat, terutama tali dan kait hoist, biasanya terbuat dari bahan tahan panas untuk menahan suhu tinggi logam cair.

Sistem Anti-Goyang: Karena logam cair sensitif terhadap pergerakan, beberapa crane memiliki teknologi anti-goyang untuk menstabilkan sendok saat sedang diangkat dan dipindahkan.

5. Sistem Kontrol:
Kontrol Operator: Operator mengontrol pergerakan crane menggunakan liontin atau kontrol nirkabel. Kontrol presisi sangat penting untuk menghindari kecelakaan dan tumpahan logam cair.

Otomasi: Dalam beberapa sistem canggih, otomatisasi atau semi-otomasi digunakan untuk memindahkan sendok dari satu lokasi ke lokasi lain dengan intervensi manusia minimal.

6. Fitur Khusus:
Ladle tilter (opsional): Dalam beberapa pengecoran, sendok tilter diintegrasikan ke dalam sistem crane untuk menuangkan logam cair ke dalam cetakan. Mekanisme miring diaktifkan oleh sistem hoist derek untuk dengan hati -hati mengontrol aliran bahan cair.

Perisai panas: Mengingat suhu ekstrem dalam pengecoran, pelindung panas atau bahan isolasi kadang -kadang digunakan untuk melindungi komponen mekanik derek dari panas yang memancar dari sendok.



1. Komponen kunci dari sistem pengangkat

Sistem pengangkatan sendok dalam crane overhead pengecoran terdiri dari beberapa komponen utama, masing -masing dirancang untuk bekerja sama untuk mengangkat, mengangkut, mengangkut, dan menurunkan sendok logam cair yang lebih rendah. Komponen utama meliputi:

Mekanisme hoist:

Ini adalah komponen pengangkat utama, yang terdiri dari motor, gearbox, drum, dan tali kawat atau rantai.

Ini bertanggung jawab untuk mengangkat dan menurunkan sendok, biasanya melalui gerakan vertikal.

Tali Kawat atau Rantai:

Ini menghubungkan drum hoist ke kait pengangkat dan bertanggung jawab untuk mentransfer kekuatan pengangkatan.

Tali kawat paling sering digunakan karena kekuatan dan fleksibilitasnya.

Mengangkat kait atau kait sendok:

Kait ini dirancang untuk menempel dengan aman ke sendok, seringkali dengan fitur -fitur khusus seperti mekanisme penjepit atau penguncian.

Beberapa sendok menggunakan kait khusus dengan mekanisme berputar atau memiringkan untuk menuangkan terkontrol.

Troli dan jembatan:

Troli bergerak di sepanjang jembatan (sinar horizontal crane) dan didorong oleh motor dan roda.

Troli menggerakkan sistem hoist ke posisi yang diinginkan di atas sendok.

Jembatan Kren:

Bridge Crane menyediakan gerakan horizontal melintasi pengecoran, memungkinkan untuk posisi yang tepat dari sendok untuk transportasi, mengangkat, dan menuangkan operasi.

Biasanya didorong oleh motor dan rel yang memungkinkannya bergerak sepanjang pengecoran.

Sistem Kontrol:

Sistem kontrol mencakup konsol, tombol, atau joystick operator crane untuk mengendalikan pergerakan crane, hoist, dan troli.

Sistem canggih dapat mencakup pemantauan beban, interlock keselamatan, dan fitur kontrol otomatis.

Pengimbang:

Beberapa sistem pengangkatan sendok menggunakan penyeimbang untuk menyeimbangkan beban, memastikan stabilitas dan kelancaran pengoperasian crane.

Sistem Keselamatan:

Sensor perlindungan kelebihan beban untuk memastikan sistem tidak mengangkat lebih dari kapasitasnya yang dinilai.

Sistem anti-bergoyang yang mengurangi ayunan sendok selama gerakan.

Stop darurat dan batasi sakelar untuk keselamatan.

Rotasi sendok atau mekanisme miring (opsional):

Beberapa crane sendok dilengkapi dengan mekanisme miring atau rotasi yang memungkinkan sendok diberi tip untuk menuangkan logam cair dengan aman.

Ini mungkin melibatkan aktuator hidrolik atau listrik.

2. Prinsip Kerja

1. Mekanisme hoist
Mekanisme hoist adalah jantung dari sistem pengangkat. Terdiri dari motor, roda gigi, drum, dan tali atau rantai untuk mengangkat sendok. Hoist memberikan gerakan vertikal untuk sendok, baik mengangkatnya ke posisi yang lebih tinggi atau menurunkannya ke yang lebih rendah.

Motor: Motor menggerakkan sistem pengangkat, yang biasanya listrik.

Gearbox: Kecepatan rotasi motor dikurangi dengan gearbox untuk memberikan pengangkatan yang dikendalikan.

Drum dan tali\/rantai: Drum menyalakan tali atau rantai, yang melekat pada sendok, memfasilitasi gerakannya. Pengaturan ini memastikan kontrol yang tepat atas tinggi sendok.

2. Mekanisme troli dan jembatan
Sendok itu dipindahkan secara horizontal melintasi pengecoran menggunakan sistem troli dan jembatan.

Jembatan: Jembatan membentang di sepanjang dua rel yang dipasang di langit -langit pengecoran. Ini memungkinkan sendok untuk dipindahkan dari satu titik ke titik lain secara horizontal.

Trolley: Troli dipasang di jembatan dan bergerak di sepanjang rel jembatan. Troli memberikan gerakan horizontal ke arah tegak lurus ke jembatan, memungkinkan sendok diposisikan persis di tempat yang dibutuhkan.

3. Ladle Hooks and Slings
Pengait khusus atau sling angkat digunakan untuk meraih sendok itu dengan aman. Pengait melekat pada sendok melalui titik pengangkatan, dan biasanya memiliki mekanisme penguncian untuk mencegah detasemen yang tidak disengaja.

4. Gerbong Akhir

Dalam crane overhead pengecoran, kereta akhir sendok adalah komponen penting yang dirancang untuk mendukung dan memindahkan sendok, yang digunakan untuk mengangkut logam cair di pengecoran. Gerbong ujung diposisikan di kedua ujung jembatan crane dan memungkinkan untuk pengangkatan, penurunan, dan gerakan horizontal sendok. Inilah rincian fungsinya:

Struktur dan Fungsi:

Gerbong akhir mendukung mekanisme pengangkatan utama, yang meliputi sendok kait dan sistem pengangkat.

Gerbong -gerbong ini biasanya dirancang agar kuat dan mampu menahan kondisi ekstrem dalam pengecoran, termasuk suhu tinggi, beban berat, dan tekanan mekanik yang intens.

Pergerakan:

Gerbong akhir dilengkapi dengan roda atau rol yang memungkinkan mereka bergerak di sepanjang rel derek. Mereka dirancang untuk bergerak dengan presisi dan stabilitas.

Mereka biasanya memiliki motor drive untuk memfasilitasi pergerakan dan terkait dengan sistem kontrol derek untuk operasi terkoordinasi.

Fitur Keselamatan:

Sistem keselamatan seperti perlindungan kelebihan beban, sakelar batas, dan fungsi berhenti darurat dimasukkan untuk memastikan operasi yang aman dan andal, terutama di lingkungan berbahaya tersebut.

Pilihan materi:

Gerbong akhir dan bagian lain dari crane sering terbuat dari baja berkekuatan tinggi atau bahan lain yang dapat menangani suhu ekstrem dan berat sendok logam cair.

Kustomisasi:

Dalam beberapa kasus, desain gerbong akhir dapat disesuaikan untuk mengakomodasi ukuran sendok tertentu, kapasitas pengangkat, dan tata letak pengecoran.



5. Mekanisme perjalanan crane

Mekanisme perjalanan crane untuk sendok dalam crane overhead pengecoran adalah bagian penting dari desain derek. Ini bertanggung jawab untuk memindahkan sendok, yang digunakan untuk menahan logam cair di pengecoran, dari satu stasiun ke stasiun lainnya, seperti dari tungku ke area casting. Berikut adalah rincian komponen dan prinsip -prinsip utama yang terlibat:

1. Mekanisme jembatan:
Bridge Girder: Ini adalah struktur dukungan horizontal utama yang membentang melintasi trek di pengecoran. Bergerak secara horizontal di sepanjang sistem rel.

Traveling Trolley: Trolley adalah bagian dari derek yang bergerak di sepanjang jembatan girder. Biasanya memiliki mekanisme hoist yang melekat padanya untuk menaikkan atau menurunkan sendok.

2. Sistem kereta api:
Derek berjalan di sepanjang sistem rel di tanah, yang diletakkan di sepanjang lantai pengecoran. Sistem kereta api biasanya dipasang di dasar bangunan untuk memastikan stabilitas dan akurasi selama perjalanan.

3. Mekanisme Pengangkatan:
Hoist bertanggung jawab untuk mengangkat dan menurunkan sendok. Ini biasanya melekat pada troli dan ditenagai oleh motor listrik. Hoist menggunakan tali atau rantai untuk mengangkat sendok.

4. Mekanisme perjalanan:
Sistem Drive: Sistem penggerak crane ditenagai oleh motor, yang memberikan kekuatan yang diperlukan untuk memindahkan crane di sepanjang rel. Biasanya ada motor terpisah untuk gerakan horizontal (perjalanan jembatan) dan gerakan troli (perjalanan lintas).

Kontrol Gerakan: Derek dikendalikan oleh kombinasi joystick, tombol, atau sistem kendali jarak jauh. Gerakan ini disinkronkan dengan hati -hati untuk menghindari ketidakstabilan atau kecelakaan, terutama mengingat berat berat dan logam cair yang terlibat.

5. Sistem Penanganan Muat:
Sendok itu biasanya dilengkapi dengan sistem penjepit atau pengangkatan untuk memegang sendok dengan aman saat sedang dipindahkan. Sadel sering ditangguhkan dari kait atau perangkat pengangkat yang dirancang khusus yang dapat mengelola suhu ekstrem dan berat logam cair.

6. Fitur Keselamatan:
Sakelar Batas: Untuk mencegah perjalanan berlebihan, sakelar batas dipasang untuk menghentikan crane pada posisi yang telah ditentukan.

Sistem Rem: Ini digunakan untuk mengontrol dan menghentikan gerakan crane dengan lancar. Mereka sangat penting untuk mengendalikan gerakan, terutama saat menangani logam yang begitu berat dan cair.

Sistem berhenti darurat: Sistem ini dibangun untuk menghentikan gerakan derek segera jika terjadi keadaan darurat untuk mencegah kecelakaan.

Mekanisme Anti-Gunung: Ini membantu mengurangi ayunan sendok selama gerakan, yang bisa berbahaya di pengecoran.

7. Kontrol Kecepatan:
Kecepatan perjalanan dan pengangkat derek dapat dikontrol untuk memungkinkan penentuan posisi sendok yang tepat. Ini sangat penting untuk memastikan operasi yang lancar, terutama saat mentransfer logam cair.



6. Mekanisme Traversing Trolley

Dalam crane overhead pengecoran, mekanisme traversing troli adalah bagian penting dari sistem crane, memungkinkan gerakan horizontal yang tepat dari sendok, yang biasanya digunakan untuk membawa logam cair. Berikut ini rincian mekanismenya:

1. Struktur troli:
Trolley adalah platform horizontal yang berjalan pada satu set rel di sepanjang sinar overhead crane. Ini dirancang untuk membawa sendok dan memfasilitasi gerakannya melintasi pengecoran.

Sendok itu melekat pada kait derek atau mekanisme pengangkatan, memungkinkannya dipindahkan secara horizontal serta diangkat dan diturunkan secara vertikal.

2. Mekanisme Traversing:
Mekanisme Trolley Traversing memungkinkan troli derek bergerak sepanjang balok derek. Ini dicapai dengan menggunakan sistem penggerak bermotor, seringkali terdiri dari motor listrik, gearbox, dan katrol atau rantai.

Pergerakan troli umumnya dikendalikan oleh drive frekuensi variabel (VFD) atau sistem kontrol serupa yang memungkinkan penyesuaian halus dalam kecepatan dan arah.

3. Sistem drive:
Sistem drive biasanya terdiri dari motor beroda yang menggerakkan roda atau sproket troli, menyebabkannya bergerak di sepanjang rel. Motor sering terhubung ke troli melalui rantai drive atau roda diarahkan, memastikan gerakan yang halus dan andal.

Troli ini dilengkapi dengan roda yang berjalan di rel kereta api. Roda ini dirancang untuk menangani beban dan getaran yang dibuat oleh berat sendok.

4. Sistem Kontrol:
Tindakan traversing troli dikendalikan melalui joystick atau kontrol liontin oleh operator derek. Sistem kontrol dirancang untuk memberikan gerakan yang tepat untuk memastikan sendok diposisikan dengan aman di lokasi yang diinginkan di pengecoran.

Sakelar atau enkoder batas digunakan untuk mendeteksi posisi troli, memastikannya berhenti pada titik yang tepat dan mencegah perjalanan berlebihan.

5. Fitur Keselamatan:
Mekanisme ini menggabungkan sistem pengereman untuk menahan troli ketika tidak bergerak, terutama saat menangani logam cair berat di sendok.

Selain itu, sensor dan interlock keselamatan dapat dipasang untuk mendeteksi kerusakan atau kondisi yang tidak aman, memastikan pengoperasian crane yang aman.

6. Penanganan Muat:
Beban sendok mempengaruhi mekanisme traversing, karena crane perlu menangani berbagai muatan sambil memastikan gerakan troli yang halus. Sistem kecepatan dan kontrol traversing harus disesuaikan untuk memastikan sendok tetap stabil selama gerakan.



7. Roda derek

Roda derek sendok dalam crane overhead pengecoran memainkan peran penting dalam operasi crane. Dalam pengecoran, crane ini digunakan untuk mengangkat dan mengangkut logam cair, seperti baja atau besi, dalam sendok. Sistem roda derek adalah bagian penting dari mekanisme pengangkat dan perjalanan derek. Inilah gangguan pentingnya:

Kapasitas penahan beban: Roda derek harus memiliki kapasitas penahan beban yang tinggi karena mereka mendukung berat sendok, yang bisa sangat berat karena logam cair.

Resistensi panas: Karena suhu tinggi di pengecoran, roda derek harus terbuat dari bahan yang dapat menahan panas dan ekspansi termal. Baja dan paduan tahan panas lainnya biasanya digunakan.

Daya Daya: Roda ini harus sangat tahan lama karena operasi berkelanjutan di lingkungan yang keras. Mereka harus menahan keausan, serta dampak dari beban.

Operasi yang lancar: Roda dipasang di atas rel, yang harus diselaraskan dengan sempurna untuk memastikan perjalanan yang lancar dari crane. Kegagalan dalam sistem roda dapat mengakibatkan distribusi beban yang tidak merata atau bahkan kerusakan crane.

Keselamatan: Roda derek juga harus dirancang untuk meminimalkan faktor risiko, seperti penggelinciran atau kerusakan, yang dapat menyebabkan kecelakaan di pengecoran di mana penanganan logam cair sangat penting.



8. Crane Hook

Kait derek sendok di crane overhead pengecoran adalah komponen penting yang digunakan untuk mengangkat dan mengangkut sendok logam cair, yang berat dan sangat panas. Kait ini dirancang untuk menahan suhu tinggi, beban berat, dan lingkungan pengecoran yang keras.

Berikut adalah beberapa detail utama tentang kait derek untuk sendok di crane overhead:

Bahan: Kait biasanya terbuat dari baja paduan berkekuatan tinggi atau baja tahan panas untuk menahan kondisi ekstrem di pengecoran, termasuk suhu tinggi dan elemen korosif. Terkadang, kait dilapisi dengan bahan tahan panas untuk lebih melindunginya.

Desain: Kait biasanya memiliki bentuk khusus untuk memegang sendok itu dengan aman. Ini mungkin termasuk kait pengaman atau mekanisme penguncian untuk mencegah sendok lepas selama transportasi.

Kapasitas: Kapasitas kait derek harus sesuai dengan berat sendok, yang dapat bervariasi tergantung pada operasi pengecoran. Sadel dapat berkisar dari beberapa ton hingga ratusan ton berat badan.

Insulasi dan keamanan: Beberapa kait sendok dilengkapi dengan isolasi untuk mencegah perpindahan panas dari logam cair ke derek dan kait. Selain itu, fitur keselamatan seperti perlindungan kelebihan beban dan sensor untuk mendeteksi posisi dan beban kait sering dimasukkan.

Pemeliharaan: Kait ini memerlukan inspeksi dan pemeliharaan secara teratur karena tekanan yang mereka alami. Seiring waktu, mereka mungkin menderita keausan atau robekan atau kerusakan panas, yang dapat mengurangi kekuatan dan fungsionalitasnya.



9. Motor

Motor sendok dalam crane overhead pengecoran biasanya merupakan motor berdaya tinggi yang dirancang untuk menangani beban berat yang terkait dengan pengangkatan logam cair dan bahan berat lainnya di pengecoran. Motor ini sangat penting untuk kelancaran pengoperasian crane overhead, memastikannya dapat mengangkat, bergerak, dan memposisikan sendok dengan presisi dan keamanan.

Fitur utama motor untuk sendok di crane overhead pengecoran meliputi:

Torsi dan Daya Tinggi: Motor perlu menghasilkan torsi yang cukup untuk mengangkat dan manuver sendok, yang bisa sangat berat, terutama ketika mengandung logam cair.

Bukti Ledakan atau Bukti Api: Karena lingkungan yang berpotensi berbahaya di pengecoran (misalnya, logam cair, debu, dan suhu ekstrem), motor ini sering dirancang untuk tahan ledakan atau tahan api untuk mencegah percikan api dan kebakaran.

Sistem Pendingin: Pengecoran bisa sangat panas, dan motor mungkin memerlukan sistem pendingin canggih untuk mencegah panas berlebih. Ini mungkin termasuk sistem pendingin udara atau air.

Desain Tugas Berat: Motor ini dibangun untuk operasi terus menerus dan dapat menahan kondisi yang keras, termasuk debu, suhu tinggi, dan beban berat.

Kontrol dan Pemantauan: Motor biasanya merupakan bagian dari sistem kontrol terintegrasi yang memungkinkan operator untuk secara tepat mengontrol kecepatan, arah, dan posisi sendok.

Fitur Keselamatan: Karena pekerjaan melibatkan logam cair, mekanisme keamanan seperti perlindungan kelebihan beban, fitur berhenti darurat, dan sakelar batas sangat penting untuk memastikan operasi yang aman.



10. Sistem Alarm Suara dan Lampu & Sakelar Batas

1. Sistem Alarm Sound dan Light:
Sistem alarm suara dan cahaya dalam crane overhead pengecoran digunakan untuk mengingatkan operator dan personel tentang potensi bahaya atau kondisi kritis selama operasi crane.

Alarm suara: Biasanya tanduk atau bel keras, digunakan untuk mengingatkan pekerja di sekitar bahaya potensial, seperti derek yang bergerak di zona berbahaya atau situasi darurat seperti kerusakan peralatan atau kelebihan beban.

Alarm Cahaya (Lampu Strobo): Cahaya berkedip, seringkali dalam warna -warna cerah seperti merah atau kuning, berfungsi sebagai sinyal visual untuk memperingatkan operator dan personel lain di area status crane atau ketika kondisi yang tidak aman muncul.

Kasus Penggunaan Umum:
Saat derek akan mengangkat atau menurunkan beban berat.

Ketika derek bergerak di dekat area atau rintangan berbahaya.

Selama pemeliharaan atau shutdown darurat.

Menunjukkan kondisi kelebihan beban atau kegagalan mekanis.

2. Batas sakelar:
Sakelar batas digunakan untuk memantau posisi dan pergerakan crane dan komponennya, memastikan bahwa crane tidak melebihi batas yang telah ditentukan, sehingga mencegah kecelakaan atau kerusakan.

Fungsi:
Sakelar batas akhir perjalanan: Ini mencegah crane melakukan perjalanan di luar jangkauan yang ditentukan (misalnya, tidak bergerak terlalu jauh ke kiri atau kanan, atau naik\/turun). Ini penting untuk menghindari tabrakan dengan struktur, peralatan lain, atau penghalang overhead.

Sakelar pembatas beban: Sensor -sensor ini memantau beban pada derek, memastikannya tidak melebihi kapasitas pengenal. Jika beban terlalu berat, sakelar akan mengaktifkan alarm atau menghentikan crane untuk mengangkat lebih lanjut.

Deteksi Overload: Jika crane mengangkat beban yang melebihi batas aman, sakelar batas mengaktifkan sinyal (biasanya terhubung ke sistem alarm suara dan cahaya) untuk mengingatkan operator.



11. Perangkat Keselamatan

1. LIBAT LOAD
Pembatas beban memastikan bahwa crane tidak melebihi kapasitas pengangkatan yang aman. Ini mencegah kondisi kelebihan beban yang dapat menyebabkan kegagalan atau kecelakaan crane.

2. Sistem Perlindungan Kelebihan
Sistem perlindungan kelebihan beban dirancang untuk secara otomatis menghentikan operasi crane jika beban melebihi kapasitas pengenal maksimum. Ini membantu mencegah kondisi berbahaya berkembang, seperti kelebihan beban atau tip dari crane.

3. Latle Tilt Limiter
Perangkat ini mengontrol sudut kemiringan sendok, memastikan tidak miring terlalu jauh atau terlalu cepat, yang dapat menyebabkan tumpahan atau kecelakaan.

4. Kontrol Anti-Goyang
Sistem anti-jalan digunakan untuk meminimalkan gerakan berayun sendok selama transportasi, mencegah logam cair dari tumpah atau percikan, yang dapat menimbulkan risiko serius.

5. Sensor Suhu
Sensor suhu sangat penting dalam pengecoran di mana logam cair sedang ditangani. Sensor -sensor ini memantau suhu sendok untuk memastikan tidak melebihi batas yang aman, mencegah kerusakan pada derek dan sendok atau, lebih kritis, mencegah kecelakaan yang terlalu panas.

6. tombol berhenti darurat
Tombol berhenti darurat yang besar dan mudah diakses sangat penting untuk menghentikan operasi crane dengan cepat jika terjadi keadaan darurat, seperti kerusakan peralatan atau deteksi bahaya keselamatan.

7. Rem pengaman
Mekanisme pengangkatan crane dan sendok dapat dilengkapi dengan rem pengaman otomatis untuk menghentikan gerakan jika terjadi kerusakan atau kegagalan sistem pengangkatan primer.

8. Kait keselamatan sendok
Kait keselamatan khusus atau sistem kunci mekanik dirancang untuk secara aman menempelkan sendok ke kait derek, mencegah detasemen yang tidak disengaja selama pengangkatan atau transportasi.

9. Sensor angin dan lingkungan
Dalam beberapa pengecoran, kondisi lingkungan seperti angin dapat memengaruhi operasi crane. Sensor angin dapat mendeteksi kecepatan angin yang tidak aman, dan sistem dapat secara otomatis menghentikan pergerakan derek dalam kondisi seperti itu untuk mencegah kecelakaan.

10. Sistem Peringatan dan Alarm
Sistem peringatan yang dapat didengar dan visual diintegrasikan ke dalam crane untuk mengingatkan pekerja tentang gerakan yang berkelanjutan, kondisi suhu tinggi, atau bahaya potensial lainnya.

11. Pelatihan Operator dan Perangkat Keselamatan
Selain perangkat keselamatan mekanis dan elektronik, pelatihan operator yang komprehensif sangat penting. Operator harus terbiasa dengan prosedur penanganan yang tepat untuk sendok, dan protokol keselamatan harus diikuti setiap saat.



12. Mode Kontrol

1. Kontrol manual
Operator-Driven: Operator derek secara manual mengontrol gerakan sendok menggunakan joystick atau tombol kontrol.

Gerakan derek: Operator memiliki kendali langsung atas pengangkatan, perjalanan, dan memiringkan sendok untuk memposisikannya dengan benar.

Penggunaan Khas: Digunakan Ketika operator membutuhkan kontrol penuh atas penanganan sendok, biasanya di pengecoran yang lebih kecil atau untuk operasi khusus.

2. Kontrol semi-otomatis
Pengaturan yang diprogram: Derek dapat diprogram dengan posisi dan gerakan yang telah ditentukan sebelumnya untuk penanganan sendok.

Bantuan Operator: Operator masih memiliki kontrol tetapi dapat menggunakan fitur otomatis sistem untuk membantu memposisikan sendok pada titik -titik tertentu.

Penggunaan Khas: Dalam pengecoran yang membutuhkan keseimbangan antara kontrol manual dan otomatisasi untuk penanganan sendok yang lebih efisien.

3. Kontrol otomatis sepenuhnya
Penanganan sendok otomatis: Dalam sistem yang sepenuhnya otomatis, derek dilengkapi dengan sensor, aktuator, dan sistem kontrol yang memungkinkannya melakukan tugas -tugas seperti mengangkat, memiringkan, dan memindahkan sendok tanpa intervensi manual.

Programmable Logic Controller (PLC): Gerakan crane dikendalikan oleh PLC, yang dapat menangani tugas -tugas kompleks seperti gerakan sinkronisasi dan memastikan penentuan posisi yang tepat.

Fitur Keselamatan: Sistem otomatis biasanya memiliki beberapa fitur keselamatan seperti perlindungan kelebihan beban, deteksi tabrakan, dan umpan balik posisi untuk memastikan penanganan sendok yang aman dan akurat.

Penggunaan khas: pengecoran dengan volume produksi tinggi, membutuhkan efisiensi dan konsistensi dalam penanganan sendok.

4. Kontrol jarak jauh
Keselamatan Operator: Derek dapat dikontrol melalui remote control, memungkinkan operator untuk memindahkan sendok dari jarak yang aman, terutama di daerah dengan panas tinggi atau bahan berbahaya.

Kontrol Fleksibilitas: Mode ini dapat menawarkan kontrol manual penuh tetapi dari posisi yang aman, mengurangi risiko cedera pada operator.

Penggunaan Khas: Dalam pengecoran atau lingkungan berisiko tinggi di mana keselamatan operator merupakan prioritas.

5. Sistem pemosisian sendok
Gerakan yang tepat: Beberapa sistem canggih menggunakan sistem penentuan posisi laser atau berbasis kamera untuk memposisikan sendok dalam kaitannya dengan tungku atau cetakan.

Integrasi dengan Kontrol Tungku: Sendok dapat diintegrasikan ke dalam sistem kontrol tungku, memastikan bahwa itu diposisikan dan disejajarkan dengan benar untuk penuang logam atau operasi lainnya.





13. Sketsa









• Penanganan Bahan yang Efisien: Sendok digunakan untuk mengangkut logam cair dari tungku ke area casting. Crane overhead dengan sendok membantu dengan aman dan efisien menggerakkan logam cair dalam jumlah besar tanpa memerlukan tenaga kerja manual, mengurangi risiko kecelakaan.
• Keselamatan: Menangani logam cair berbahaya, tetapi dengan sistem crane overhead, sendok dapat dioperasikan dari jarak jauh, meminimalkan risiko bagi pekerja. Sendok itu diangkat dan diposisikan dengan aman, mengurangi kemungkinan tumpahan atau paparan suhu tinggi.
• Produktivitas yang ditingkatkan: Derek overhead dengan sendok memungkinkan aliran material yang terus menerus dan otomatis di pengecoran, yang meningkatkan efisiensi keseluruhan proses produksi. Ini menghasilkan waktu pemrosesan yang lebih cepat dan membantu memenuhi target produksi.
• Kustomisasi untuk berbagai kapasitas: sendok dapat disesuaikan dalam ukuran dan kapasitas untuk menangani berbagai jumlah logam cair, melayani persyaratan spesifik pengecoran.
• Kontrol yang tepat: Derek overhead yang dilengkapi dengan sendok memberikan kontrol yang tepat untuk mengangkat dan menuangkan logam cair. Operator dapat menyesuaikan kecepatan dan pergerakan crane, memastikan akurasi saat menuangkan logam ke dalam cetakan.
• KEKUATAN DAN KECEATAN: Menggunakan sendok dalam sistem crane overhead mengurangi tenaga kerja manual, meminimalkan kesalahan manusia dan keausan mekanis yang terkait dengan penanganan manual yang sering.
• Peningkatan fleksibilitas: crane overhead dengan sendok dapat diintegrasikan ke dalam berbagai tata letak pengecoran, memungkinkan mereka untuk menangani banyak tugas, seperti menuangkan, mentransfer, dan bahkan membersihkan.





• Transportasi logam cair: Sendok digunakan untuk membawa logam cair dari tungku ke cetakan. Ini membutuhkan sendok untuk menjadi cukup kuat untuk menahan suhu tinggi dan beban berat. Derek overhead menyediakan mobilitas yang diperlukan untuk menggerakkan sendok dengan logam cair dengan aman melintasi pengecoran.
• Penanganan presisi: Derek overhead yang dilengkapi dengan sendok dirancang untuk menangani beban cair yang berat. Operator derek dapat mengontrol gerakan dengan tepat, memastikan bahwa sendok ditempatkan secara akurat di atas cetakan atau area lain yang diperlukan di pengecoran.
• Keamanan: Derek overhead dengan sendok membantu memastikan pengangkutan logam cair yang aman, yang sangat berbahaya. Sendok itu biasanya memiliki fitur pelindung seperti lapisan tahan panas untuk mencegah kecelakaan dan memfasilitasi penuang yang dikendalikan.
• Proses produksi yang efisien: Menggunakan crane dengan sendok memastikan bahwa logam cair ditransfer secara efisien, yang mengurangi waktu henti dan meningkatkan produktivitas keseluruhan pengecoran. Kemampuan crane untuk memindahkan volume besar logam dengan cepat dan aman sangat penting untuk memenuhi tujuan produksi.
• Bobot dan kapasitas beban: Ladle pengecoran dapat membawa ribuan kilogram logam cair, dan crane overhead harus mampu menangani beban berat ini. Derek dirancang khusus untuk mendukung berat seperti itu, dengan kemampuan mengangkat, memiringkan, dan menuangkan sendok sesuai kebutuhan.
• Rotasi sendok dan tuangkan: Beberapa sendok dalam sistem crane overhead dilengkapi dengan mekanisme yang memungkinkan untuk rotasi, memungkinkan penuang yang tepat ke dalam cetakan. Derek memfasilitasi ini dengan memberikan gerakan dan kontrol yang diperlukan.





1. Tahap Desain
Penilaian beban: Desain derek didasarkan pada berat dan ukuran sendok (yang dapat membawa logam cair). Insinyur menghitung kapasitas pengangkatan, rentang, tinggi, dan siklus tugas berdasarkan persyaratan spesifik.

Pertimbangan Keselamatan: Keselamatan adalah yang terpenting dalam pengecoran. Derek harus memiliki fitur seperti sistem yang berlebihan, rem darurat, dan sensor keamanan untuk mencegah kecelakaan di lingkungan suhu tinggi.

Desain Struktural: Ini termasuk merancang jembatan crane, hoist, troli, dan sistem kereta api. Bahan-bahan yang digunakan di derek harus tahan panas dan tahan lama untuk menahan lingkungan pengecoran yang keras.

Sistem Drive: Crane harus memiliki sistem penggerak yang kuat dan andal untuk mengangkat, bepergian, dan gerakan troli. Ini mungkin termasuk motor listrik, gearbox, dan sistem kontrol.

2. Pemilihan material
Bahan suhu tinggi: Komponen yang akan bersentuhan langsung dengan logam cair atau panas ekstrem harus dibuat dari bahan tahan panas seperti baja dengan daya tahan termal tinggi.

Resistensi Korosi: Bagian yang terpapar slag panas dan logam mungkin memerlukan pelapis tahan korosi untuk memperpanjang kehidupan derek.

3. Fabrikasi
Memproduksi bingkai: bingkai derek, termasuk jembatan, troli, dan sistem hoist, dibuat. Komponen biasanya dilas dari bagian baja atau dibuat dalam desain modular untuk kemudahan pemasangan dan pemeliharaan.

Hoist Assembly: Sistem Hoist, termasuk mekanisme pengangkatan, dirakit dengan komponen seperti motor listrik, gearbox, dan sistem drum pengangkat atau katrol.

Integrasi Sistem Kontrol: Sistem kontrol, termasuk panel operasi manual atau jarak jauh, diintegrasikan ke dalam crane untuk operasi yang lancar.

4. Majelis
Berbagai komponen crane, seperti jembatan, hoist, troli, dan sistem listrik, dirakit di pabrik atau di tempat tergantung pada kompleksitasnya.

Mekanisme pengangkatan (lampiran hook atau sendok penanganan) dirancang khusus untuk menangani sendok dan logam cair dengan aman.

5. Pengujian dan Kontrol Kualitas
Pengujian beban: Derek menjalani uji beban untuk memastikan dapat dengan aman mengangkat berat yang diperlukan, termasuk tes pemuatan dinamis untuk mensimulasikan kondisi dunia nyata.

Pengujian Fungsional: Gerakan derek (hoist, troli, jembatan) diuji untuk memastikan kelancaran operasi dan kepatuhan dengan standar keselamatan.

Inspeksi: Inspeksi akhir dilakukan untuk memastikan semua bagian dan sistem bekerja dan memenuhi spesifikasi teknik.

6. Instalasi dan commissioning
Instalasi: Derek dipasang di pengecoran, yang melibatkan penempatan derek pada rel yang ditentukan, menghubungkan catu daya, dan memastikan keselarasan yang tepat.

Commissioning: Derek diuji di tempat untuk memastikan semuanya berfungsi dengan benar, dan sistem kontrol dikalibrasi.

7. Pelatihan dan Serangan
Pelatihan Operator: Operator dilatih tentang penanganan sendok yang aman, terutama yang berkaitan dengan penanganan logam cair, kontrol derek, dan prosedur darurat.

Protokol Keselamatan: Protokol keselamatan didirikan, termasuk penanganan beban yang tepat, pemberhentian darurat, dan jadwal pemeliharaan.

8. Pemeliharaan berkelanjutan
Inspeksi Terjadwal: Pemeliharaan rutin sangat penting dalam lingkungan pengecoran. Inspeksi untuk keausan, air mata, dan stres pada bagian -bagian seperti kabel, kait, dan kerekan dilakukan secara berkala.

Pemeliharaan Pencegahan: Pelumasan, Pembersihan, dan Memeriksa Penyelarasan Bagian yang Pindah dilakukan secara teratur untuk menghindari waktu henti dan memperpanjang umur derek.

9. Peningkatan dan Modifikasi
Ketika standar teknologi dan keselamatan berkembang, crane mungkin memerlukan peningkatan atau modifikasi untuk meningkatkan fitur kinerja atau keselamatan mereka.





Perusahaan telah memasang platform manajemen peralatan cerdas, dan telah memasang 310 set (set) robot penanganan dan pengelasan. Setelah menyelesaikan rencana, akan ada lebih dari 500 set (set), dan tingkat jaringan peralatan akan mencapai 95%. 32 jalur pengelasan telah digunakan, 50 direncanakan untuk dipasang, dan tingkat otomatisasi seluruh lini produk telah mencapai 85%.

Tag populer: Ladle in foundry overhead crane, cina sendok di produsen crane overhead foundry, pemasok, pabrik
