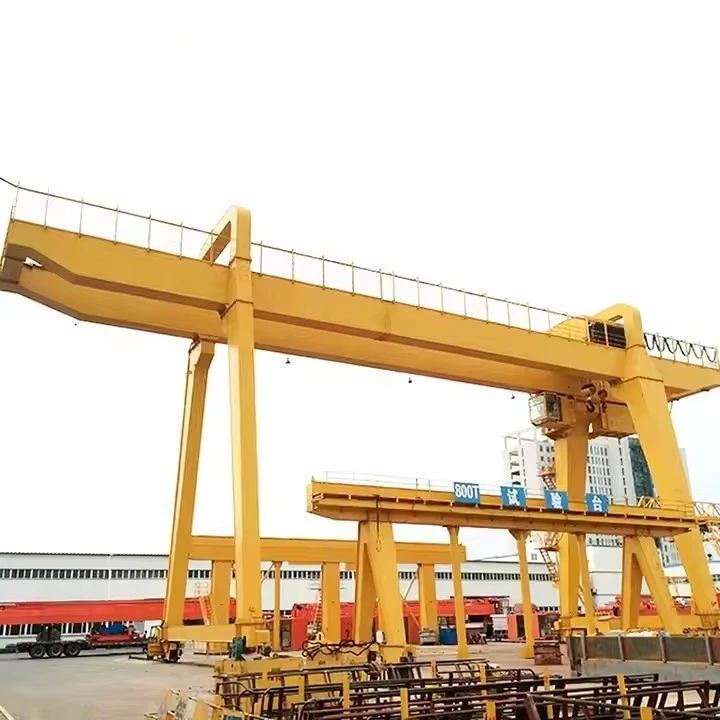

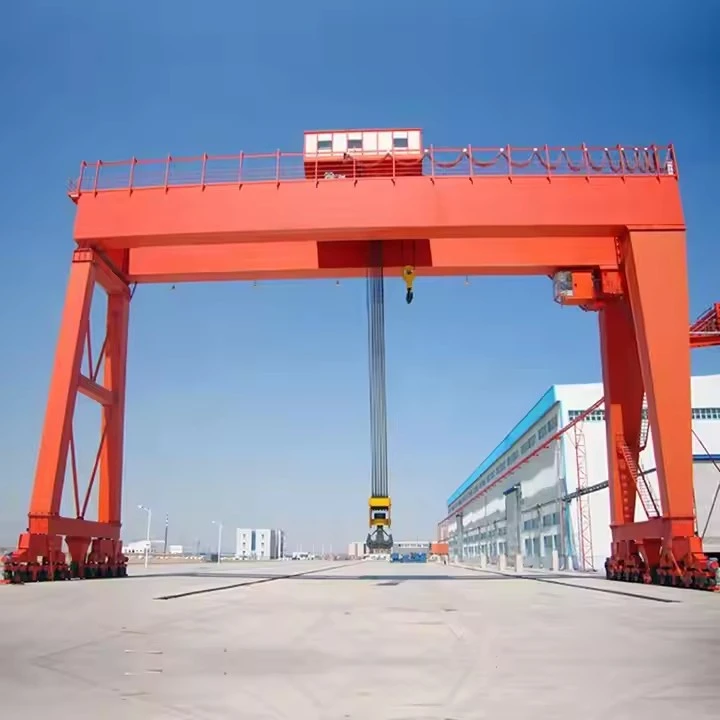

Dengan Kait Gantry Crane

Apa itu Gantry Crane "Dengan Kait"?

A Gantry Crane "Dengan Kait".adalah jenis gantry crane yang paling umum dan serbaguna, ditandai dengan penggunaan pengait yang sederhana dan kuat sebagai alat pengangkat utama. Hal ini membedakannya dari derek dengan efek-akhir khusus seperti magnet, pegangan, atau pengangkat vakum.

Ini adalah derek-mandiri, portabel, atau tetap yang beroperasi pada-rel atau roda di permukaan tanah, dengan sistem kerekan dan troli yang menggerakkan pengait untuk menangani berbagai macam muatan menggunakan sling, rantai, atau tali-temali standar lainnya.



Keuntungan Utama

Fleksibilitas Luar Biasa:Pengait dapat dipadukan dengan sling, belenggu, dan tali-temali lainnya untuk mengangkat berbagai jenis benda yang hampir tak terbatas-mulai dari mesin dan peti hingga balok baja dan balok beton.

Biaya-Efektivitas:Umumnya merupakan jenis gantry crane yang paling ekonomis, baik dalam investasi awal maupun pemeliharaan, karena desainnya yang sederhana dan komponen yang terstandarisasi.

Kemudahan Penggunaan dan Perawatan:Pengoperasian yang sederhana dan suku cadang pengganti yang tersedia (kait, tali kawat) membuatnya mudah dirawat.

Mobilitas dan Fleksibilitas:Derek gantri portabel dapat dengan mudah dipindahkan dan dipasang di mana pun diperlukan, sehingga memberikan kemampuan pengangkatan tanpa pemasangan tetap.

Keandalan Tinggi:Dengan komponen yang lebih rumit dibandingkan derek khusus, derek gantri kait menawarkan kinerja yang kuat dan dapat diandalkan.



Konfigurasi Umum

Derek Gantry Portabel:Ringan, seringkali aluminium atau baja, dengan ketinggian dan bentang yang dapat disesuaikan. Digunakan di bengkel, gudang, dan untuk pemeliharaan. Biasanya kerekan rantai manual atau listrik.

Semi-Derek Gantri:Satu kaki berjalan di atas rel tanah, sedangkan ujung lainnya berjalan di atas landasan pacu yang ditinggikan yang menempel pada kolom bangunan. Menghemat ruang dan biaya.

Derek Gantry Penuh:Kedua kakinya berjalan di-rel permukaan tanah. Ideal untuk pekarangan luar ruangan, area penyimpanan, dan jalur produksi yang memerlukan area luas.

Karet-Derek Gantri Lelah (RTG):Derek besar-bergerak mandiri yang digunakan terutama di pelabuhan pengiriman untuk penanganan kontainer, namun unit pengangkat mendasarnya adalah balok penyebar yang dipasang melalui kait dan kabel.



Kapasitas Angkat 320 ton
Bentang (Lebar) 3 - 12 meter (dapat disesuaikan)
Ketinggian Pengangkatan 3 - 10 meter
Kelas Pekerja A3-A5 (tugas ringan hingga sedang)
Kecepatan Pengangkatan 0.5 - 8 m/mnt (variabel)
Tipe Balok Utama Gelagar tunggal/ganda (tipe-kotak)
Catu Daya 220V/380V 3 fasa atau manual
Mode Kontrol Kontrol liontin/remote nirkabel
Tipe Hoist Hoist rantai listrik/hoist tali kawat
Travel Drive Manual dorong atau bermotor
Perlindungan Korosi Cat kelas-dip galvanis atau kelautan-terang
Tahan Angin Hingga skala Beaufort 6 (untuk penggunaan di luar ruangan)
Suhu Pengoperasian -20 derajat hingga +50 derajat

Berikut adalah rincian rincian komponen aGantry Crane "Dengan Kait"..



1. Sistem Struktural Utama (Kerangka)

Girder Utama:Balok horizontal primer yang merentang area kerja.

Girder Tunggal:Balok tunggal (balok I-atau balok kotak) tempat troli pengangkat berjalan pada flensa bawah. Lebih ekonomis untuk beban yang lebih ringan.

Girder Ganda:Dua balok penopang sejajar tempat troli berjalan di atas balok penopang. Memberikan kapasitas lebih tinggi, tinggi kait lebih baik, dan kekakuan lebih besar untuk-aplikasi tugas berat.



Kaki (Truk Akhir):Penopang vertikal pada setiap ujung gelagar.

Bisa jadiketinggian tetapataudapat disesuaikan(teleskopik atau dengan pengaturan pin).

Tempatkan roda, gandar, dan seringkali motor penggerak untuk perjalanan jauh.

Sistem Landasan Pacu:Jalur yang dilalui derek.

Untuk Rel-Derek yang Dipasang:Terdiri dari rel baja yang dipasang di atas fondasi yang kokoh.

Untuk Karet-Derek yang Lelah:Permukaan yang halus dan keras sudah cukup.

Penguat & Penopang:Penyangga-silang di antara kedua kaki untuk memberikan stabilitas lateral dan mencegah goyangan, terutama penting untuk derek yang lebih tinggi.



2. Sistem Pengangkatan & Perjalanan (Pekerja Keras)

Unit Kerekan:Komponen inti yang melakukan pengangkatan.

Motor:Listrik, hidrolik, atau dioperasikan secara manual.

kotak roda gigi:Mengurangi kecepatan motor untuk meningkatkan torsi pengangkatan.

Drum atau Sproket:Memutar tali kawat atau mengangkat rantai beban.

Rem:Secara otomatis menahan beban ketika hoist tidak aktif mengangkat atau menurunkan.

Perakitan Troli:Unit yang membawa kerekan di sepanjang gelagar jembatan.

Bingkai Troli:Mendukung kerekan.

Roda Troli:Jalankan di sepanjang flensa gelagar.

Penggerak Troli:Motor dan roda gigi yang menggerakkan troli (bisa dorong manual, elektrik, atau hidrolik).





Kait Pengangkat:Kait baja tempa yang menghubungkan ke beban.

Kait Pengaman:Gerbang-pegas yang mencegah sling atau rantai terlepas dari pengait secara tidak sengaja.

Perjalanan Berkendara (Perjalanan Jauh):Sistem yang menggerakkan seluruh crane.

Penggerak Motor:Dipasang di truk ujung.

Roda:Dapat diberi flensa untuk rel atau karet padat untuk penggunaan lantai.

3. Sistem Tenaga & Pengendalian (Saraf)

Sumber Daya:

Listrik:Paling umum untuk derek bertenaga. Bisa melalui gulungan kabel, sistem hiasan, atau batang konduktor untuk derek-yang dipasang di rel, atau baterai-yang terpasang untuk derek portabel.

Hidrolik:Ditenagai oleh unit tenaga hidrolik yang digerakkan oleh listrik atau diesel-.

Petunjuk:Tenaga-manusia untuk kerekan rantai dan perjalanan-gaya dorong.

Antarmuka Kontrol:

Stasiun Liontin:Kotak kontrol gantung dengan tombol untuk semua fungsi derek (atas/bawah, kiri/kanan, maju/mundur).

Kendali Jarak Jauh Radio:Memungkinkan operator mengendalikan derek secara nirkabel dari posisi pandang yang aman dan optimal.

Taksi:Untuk derek gantri yang sangat besar, kabin operator dapat dipasang pada derek.





4. Sistem Keamanan (Garis Hidup)

Perangkat Pembatas Beban:Fitur penting, terutama pada kerekan listrik, yang mencegah kerekan mengangkat beban melebihi kapasitas tetapannya.

Sakelar Batas:

Sakelar Batas Atas/Bawah:Otomatis memutus daya ke motor pengangkat untuk mencegah pengait bergerak-berlebihan dan merusak mekanisme.

Sakelar Batas Perjalanan:Hentikan derek atau troli pada akhir perjalanan yang diizinkan.

Sistem Pengereman:

Rem Kerekan:Aktif secara otomatis saat motor hoist mati.

Rem Perjalanan:Pada motor penggerak untuk memastikan penghentian yang mulus.

Bumper & Pemberhentian Akhir:Penyangga fisik (sering kali terbuat dari karet atau polimer) di ujung perjalanan derek dan troli untuk menyerap energi benturan.

Perangkat Peringatan:Klakson atau bel untuk mengingatkan personel saat derek sedang bergerak.

SKETSA



Teknis utama



Keuntungan dari Gantry Crane "Dengan Kait".

Desain derek ini menawarkan kombinasi kuat antara keserbagunaan, ekonomis, dan keandalan, menjadikannya alat fundamental di berbagai industri.



1. Keserbagunaan yang Tak Tertandingi

Penanganan Beban Universal:Pengait standar dapat digunakan dengan beragam peralatan tali-temali-sling, rantai, belenggu, dan balok penyebar-untuk mengangkat hampir semua benda, apa pun bentuk, ukuran, atau bahannya. Hal ini menjadikannya solusi "satu-derek-yang-paling cocok".

Dapat Beradaptasi dengan Berbagai Lingkungan:Ini dapat digunakan di dalam dan di luar ruangan, di bengkel, gudang, lokasi konstruksi, dan tempat penyimpanan.

2. Biaya-Efektifitas

Investasi Awal Rendah:Umumnya jenis derek gantri ini paling ekonomis untuk dibeli dan dipasang, terutama dibandingkan derek dengan efek{0}}akhir khusus seperti magnet atau penyedot debu.

Mengurangi Biaya Operasional:Perawatannya mudah, dan suku cadang pengganti (kait, tali kawat) terstandarisasi dan mudah didapat, sehingga biaya seumur hidup tetap rendah.

3. Kesederhanaan dan Keandalan

Kemudahan Penggunaan:Pengoperasiannya bersifat intuitif, memerlukan pelatihan khusus minimal untuk lift dasar.

Desain Kuat:Dengan lebih sedikit komponen rumit dibandingkan derek khusus, maka akan lebih sedikit kesalahan yang dapat terjadi. Kesederhanaan ini menghasilkan keandalan yang tinggi dan waktu henti yang lebih sedikit.

Perawatan Mudah:Sistem mekanis mudah diperiksa, diservis, dan diperbaiki.

4. Mobilitas dan Fleksibilitas

Tidak Diperlukan Infrastruktur Tetap:Model portabel dan ban karet{0}}dapat dengan cepat dipindahkan dan dipasang di mana saja yang memiliki permukaan padat, memberikan kemampuan pengangkatan tepat di mana pun dan kapan pun diperlukan.

Ideal untuk Pekerjaan Sementara:Sempurna untuk proyek konstruksi, tugas pemeliharaan, dan bengkel yang tidak memerlukan derek overhead permanen.

5. Efisiensi Tinggi

Kecurangan Cepat:Meskipun sedikit lebih lambat dibandingkan magnet, memasangkan beban dengan pengait dan sling masih merupakan proses yang sangat cepat dan dapat dengan mudah dikuasai.

Kontrol Yang Tepat:Model bertenaga menawarkan penempatan muatan yang mulus dan presisi, sehingga mempercepat tugas produksi dan perakitan.



Penerapan Gantry Crane "Dengan Kait".

Universalitas pengaitnya membuat derek ini dapat diterapkan di hampir setiap sektor yang melibatkan pemindahan benda berat.



1. Manufaktur dan Perakitan

Memindahkan Bahan Baku:Mengangkut baja, aluminium, dan material lainnya ke jalur produksi.

Komponen Penanganan:Mengangkat blok mesin, rangka mesin, dan sub-rakitan berat lainnya.

Memuat Barang Jadi:Menempatkan produk jadi seperti mesin atau peralatan besar ke truk untuk dikirim.

2. Pergudangan dan Logistik

Truk Bongkar / Bongkar:Memindahkan barang-barang dalam palet berat yang melebihi kapasitas forklift secara efisien.

Penumpukan dan Penyimpanan:Menata ulang barang-barang berat di gudang atau tempat penyimpanan.

3. Konstruksi dan Infrastruktur

Penanganan Bahan Konstruksi:Mengangkat tulangan baja, pipa, cetakan beton, dan perancah.

Menempatkan Peralatan:Memposisikan generator, pompa, dan unit HVAC di-lokasi.

Beton Pracetak:Mengangkat dan memindahkan elemen beton menggunakan loop pengangkat yang tertanam.

4. Perkapalan, Pelabuhan, dan Tempat Penyimpanan

Penanganan Kargo Umum:Memuat dan membongkar muatan non-dalam peti kemas dari kapal dan tongkang.

Manajemen Halaman:Memindahkan barang berat, mesin, dan profil baja di tempat penyimpanan luar ruangan.

5. Pemeliharaan, Perbaikan, dan Bengkel

Servis Peralatan:Mengangkat mesin, transmisi, dan turbin keluar dari kendaraan, kapal, atau mesin industri untuk perbaikan.

Pemeliharaan Pabrik:Penggantian peralatan mesin berat, cetakan, dan alat press.



Proses produksi aGantry Crane "Dengan Kait".adalah urutan sistematis rekayasa, fabrikasi, dan perakitan. Meskipun lebih sederhana dibandingkan derek-girder ganda berukuran besar, derek ini tetap memerlukan kontrol kualitas dan presisi untuk memastikan keamanan dan keandalan.

Berikut ini rincian proses produksinya.



Tahap 1: Desain & Rekayasa

Tahap ini menentukan spesifikasi derek dan membuat cetak biru produksi.

Analisis Kebutuhan Pelanggan:Meninjau parameter utama: kapasitas, bentang, tinggi pengangkatan, sumber daya (listrik/hidrolik/manual), dan mobilitas (tetap/portabel/rel-terpasang).

Desain Struktural & Mekanik:

Pemilihan Gelagar:Menghitung ukuran balok yang diperlukan (balok I-, gelagar kotak) dan menentukan apakah diperlukan desain gelagar tunggal atau ganda berdasarkan kapasitas dan bentang.

Analisis Stabilitas:Memastikan desain kaki dan penyangga memberikan stabilitas yang cukup terhadap terguling dan bergoyang.

Pemilihan Komponen:Menentukan hoist, troli, roda, dan komponen mekanis lainnya dari pemasok terpercaya.

Pembuatan Bill of Material (BOM):Mendaftar semua bahan mentah (balok baja, pelat) dan komponen yang dibeli (hoist, roda, motor, peralatan listrik).



Tahap 2: Pengadaan & Persiapan Material

Pengadaan:Mendapatkan balok dan pelat baja bersertifikat, dan membeli komponen-yang telah ditentukan sebelumnya (kerekan, motor, dll.).

Persiapan Bahan:Komponen baja dipotong memanjang menggunakan gergaji atau pemotong plasma CNC. Lubang untuk baut dan sambungan dibor atau dilubangi.



Tahap 3: Fabrikasi & Perakitan Struktural

Di sinilah rangka derek dibangun.

Fabrikasi Kaki:Untuk derek-ketinggian tetap, kakinya sering kali terbuat dari bagian baja yang kokoh (balok I-, baja tabung). Untuk derek yang dapat disesuaikan, bagian teleskopik dibuat dan lubang dibor untuk pin ketinggian.

Persiapan Gelagar:Balok utama sudah disiapkan. Untuk derek yang lebih besar, pengaku dapat dilas pada gelagar untuk mencegah tekuk jaring.

Sub-Perakitan:Komponen seperti truk akhir (yang menampung roda) dirakit.

Pengelasan:Semua sambungan struktural dilas. Pengelasan kritis dilakukan oleh tukang las bersertifikat untuk memastikan kekuatan dan integritas.

Pemesinan (jika diperlukan):Untuk derek{0}}berpresisi tinggi, permukaan yang menyatu dapat dikerjakan dengan mesin untuk memastikan kesesuaiannya.



Tahap 4: Perakitan Mekanis

Rangka struktural dipadukan dengan sistem mekanis.

Perakitan Bingkai:Gelagar utama dihubungkan ke kaki-kaki, membentuk struktur dasar gantry. Bracing dipasang untuk stabilitas.

Pemasangan Roda & Gandar:Roda dipasang ke ujung truk. Untuk perjalanan bertenaga, gandar dan komponen penggerak dipasang.

Perakitan Troli:Rangka troli dibuat dan roda dipasang. Unit hoist kemudian dipasang pada rangka troli.

Lampiran Kait:Blok pengait dipasang pada tali kawat atau rantai kerekan.



Tahap 5: Instalasi Sistem Kelistrikan & Kontrol (Untuk Derek Bertenaga)

Pengkabelan:Kabel listrik dipasang di sepanjang struktur derek ke motor travel, motor hoist, dan titik kontrol.

Instalasi Sistem Kontrol:Stasiun kendali liontin (atau penerima radio) dipasang dan dihubungkan dengan kabel. Panel kontrol dengan kontaktor dan perlindungan beban berlebih dipasang.

Pengaturan Catu Daya:Untuk crane listrik dipasang sistem festoon atau gulungan kabel untuk mengatur kabel listrik.



Tahap 6: Pengujian & Inspeksi Pekerjaan (FAT - Uji Penerimaan Pabrik)

Derek yang dirakit lengkap diuji untuk memastikan memenuhi semua spesifikasi dan standar keselamatan.

Inspeksi Visual:Memeriksa pengerjaan, pengelasan yang benar, dan perakitan yang benar.

Tidak-Uji Beban:Mengoperasikan semua fungsi (pengangkatan, perjalanan troli, perjalanan gantri) tanpa beban untuk memeriksa kelancaran pengoperasian dan kebisingan yang tidak normal.

Pengujian Beban:

Uji Beban Statis:Mengangkat beban uji125% dari kapasitas terukurdan menahannya untuk memverifikasi integritas struktural dan kapasitas penahan rem.

Uji Beban Dinamis:Mengangkat beban uji110% dari kapasitas terukurdan menjalankannya melalui semua gerakan untuk memastikan kinerja dalam kondisi kerja.

Uji Perangkat Keamanan:Memverifikasi pengoperasian semua sakelar batas, penghentian darurat, dan perangkat perlindungan beban berlebih.



Tahap 7: Pembongkaran, Pengecatan & Pengemasan

Pembongkaran:Derek sebagian dibongkar menjadi beberapa bagian logis (balok, kaki, troli) untuk pengiriman.

Lukisan:Semua komponen dicat dengan primer dan lapisan atas untuk perlindungan korosi. Warna-khusus pelanggan diterapkan pada tahap ini.

Kemasan:Komponen dikemas dengan aman, dengan perhatian khusus untuk melindungi permukaan mesin, ulir, dan komponen listrik.



Tahap 8: Instalasi & Komisioning Situs (SAT - Uji Penerimaan Situs)

Ereksi Situs:Derek dipasang kembali di lokasi pelanggan.

Koneksi Akhir:Daya listrik tersambung, dan pemeriksaan akhir dilakukan.

Komisioning Lokasi & SAT:Derek menjalani uji operasional akhir di lingkungan kerja sebenarnya. Operator pelanggan sering kali dilatih tentang penggunaan yang aman dan efisien.

Tampilan bengkel:

Perusahaan telah memasang platform manajemen peralatan cerdas, dan telah memasang 310 set (set) robot penanganan dan pengelasan. Setelah rencana selesai, akan ada lebih dari 500 set (set), dan tingkat jaringan peralatan akan mencapai 95%. 32 jalur pengelasan telah digunakan, 50 direncanakan akan dipasang, dan tingkat otomatisasi seluruh lini produk telah mencapai 85%.
