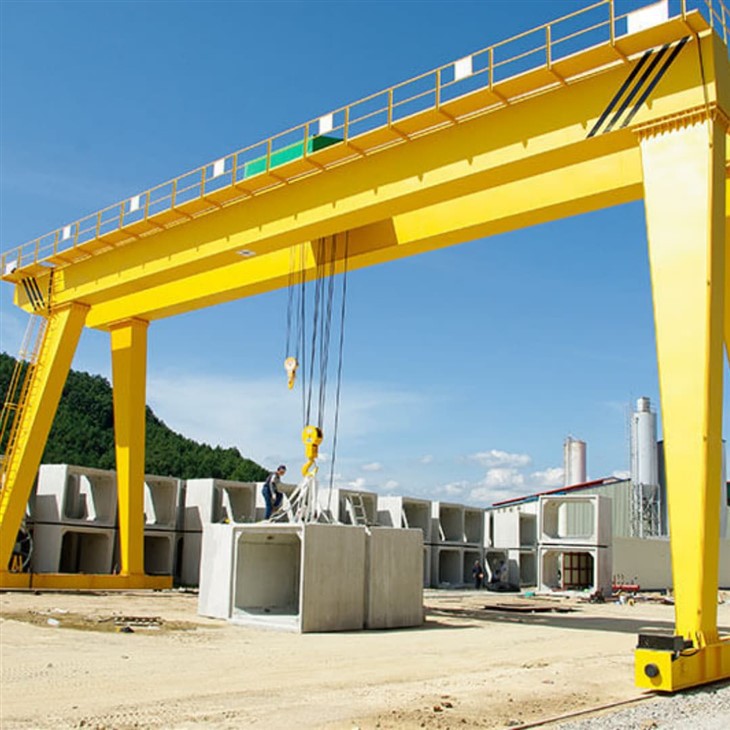

Derek Gantry Marmer Girder Ganda 60 Ton





ItuDerek gantri marmer girder ganda seberat 60 tonadalah{0}}mesin pengangkat tugas berat yang dirancang khusus untuk menangani, memuat, dan membongkar balok marmer besar, lempengan granit, dan material batu lainnya di pabrik pengolahan batu, tempat penyimpanan, dan pusat logistik. Derek jenis ini memberikan stabilitas, presisi, dan efisiensi tinggi selama penanganan material, sehingga ideal untuk industri marmer dan granit.

---

Fitur Utama

Nilai Kapasitas Pengangkatan:60 ton

Tipe Struktur:Derek gantry girder ganda (tipe MG atau sejenisnya)

Mekanisme Pengangkatan:Kerekan troli listrik dengan sistem tali kawat yang tahan lama

Kelas Pekerja:A5–A6 (tugas sedang hingga berat)

Rentang Rentang:18–36 meter (dapat disesuaikan)

Tinggi Angkat:Biasanya 10–18 meter, tergantung aplikasi

Metode Pengendalian:Kontrol kabin atau remote control nirkabel

---

Karakteristik Utama

Struktur Girder Ganda yang Kuat
Desain-balok ganda memberikan kekakuan dan stabilitas luar biasa, memastikan kelancaran pengoperasian bahkan saat mengangkat balok marmer yang berat.

Operasi{0}}Presisi Tinggi
Dilengkapi dengan kontrol kecepatan konversi frekuensi (VFD) untuk mekanisme perjalanan troli dan derek, menawarkan akselerasi yang stabil dan posisi potongan marmer yang akurat.

-Mekanisme Pengangkatan Tugas Berat
Troli pengangkat dilengkapi dengan kerekan listrik yang kuat, roda gigi yang diperkeras, dan sistem drum yang kuat untuk memastikan kinerja pengangkatan yang andal.

Perangkat Keamanan
Termasuk pembatas beban berlebih, sistem penghentian darurat, sakelar batas, perangkat anti-tabrakan, dan perlindungan fase untuk menjamin pengoperasian yang aman.

Perlindungan Korosi dan Debu
Derek ini dirancang untuk penggunaan di luar ruangan dengan-cat tahan cuaca, komponen listrik yang disegel, dan penutup hujan opsional untuk melindungi dari debu marmer dan elemen luar ruangan.

---

Aplikasi Khas

Pabrik pengolahan marmer dan granit

Tempat penyimpanan balok batu

Gudang bahan konstruksi

Situs bongkar muat di luar ruangan

---

Keuntungan

Efisiensi Pengangkatan Tinggi:Mampu mengangkat dan memposisikan balok marmer berukuran besar dengan cepat dan aman.

Performa Stabil:Desain girder ganda memastikan lebih sedikit getaran dan masa pakai lebih lama.

Desain yang Dapat Disesuaikan:Rentang, tinggi angkat, dan kecepatan kerja dapat disesuaikan berdasarkan tata letak halaman batu.

Mengurangi Biaya Tenaga Kerja:Memungkinkan penanganan material batu berat secara mekanis, meminimalkan tenaga kerja manual.



Kapasitas Pemuatan Terukur:5 ton, 10 TON, 100 ton, disesuaikan, 16/3,2 ton, 20/5 ton, 32/5 ton, 50/10 ton

Maks. Tinggi Angkat: 40m, disesuaikan

Rentang: 35m atau permintaan klien

Garansi: 1 Tahun

Berat (KG):20000kg

Komponen Inti:PLC, Mesin, Bantalan, Gearbox, Motor, Bejana Tekanan, Roda Gigi, Pompa

Cara kontrol: Taksi, remote control nirkabel atau disesuaikan







1.Gerder Utama

Struktur:Struktur balok ganda tipe kotak-yang dilas dan terbuat dari-baja berkekuatan tinggi.

Fungsi:Mendukung troli pengangkat dan memindahkan beban secara merata ke kaki derek.

Fitur:Dilengkapi dengan jalan setapak, platform pemeliharaan, dan rel untuk perjalanan troli.

1. Balok utama gantry crane industri adalah balok horizontal yang membentang jarak antara dua jalur atau rel paralel. Biasanya terbuat dari baja dan berfungsi sebagai komponen struktural utama derek, memberikan dukungan untuk mekanisme kerekan, troli, dan beban.



2. Balok utama dirancang untuk menahan beban dan gaya yang dihasilkan oleh pengoperasian derek, termasuk mengangkat, memindahkan, dan menurunkan beban berat. Ia juga bertanggung jawab untuk menjaga stabilitas dan keseimbangan derek selama pengoperasian.



3. Sinar utama dapat diperbaiki atau disesuaikan, tergantung pada kebutuhan spesifik aplikasi. Balok tetap dipasang pada ketinggian tertentu dan tidak dapat disetel, sedangkan balok yang dapat disetel dapat dinaikkan atau diturunkan untuk mengakomodasi ketinggian beban dan persyaratan jarak bebas yang berbeda.



4. Secara keseluruhan, balok utama adalah komponen penting dari gantry crane industri, memberikan kekuatan dan stabilitas yang diperlukan untuk menangani beban berat dengan aman dan efisien.



.



Troli (Mekanisme Pengangkatan)

Struktur:Bingkai kompak berjalan di sepanjang bagian atas balok penopang.

Komponen:Kerekan listrik, drum tali kawat, motor, peredam, dan kait pengangkat.

Fungsi:Melakukan pengangkatan vertikal dan pergerakan horizontal balok marmer.

Fitur:Dilengkapi dengan-motor pengangkat tugas berat dan rem presisi untuk keselamatan.

Sistem pengangkatan gantry crane industri bertanggung jawab untuk menaikkan, menurunkan, dan mengangkut beban berat. Biasanya terdiri dari beberapa komponen yang bekerja sama untuk menghasilkan mekanisme pengangkatan yang andal dan efisien.

Komponen utama sistem pengangkatan meliputi: Motor Hoist: Motor hoist merupakan sumber tenaga untuk sistem pengangkatan. Ini menghasilkan torsi yang dibutuhkan untuk mengangkat dan menurunkan beban. Kapasitas motor ditentukan oleh kapasitas angkat dan siklus kerja derek.

Hoist Drum atau Rakitan Sheave: Drum hoist atau rakitan sheave dihubungkan ke motor hoist melalui gearbox reduksi. Saat motor berputar, ia memutar drum atau menggerakkan berkas gandum, yang pada gilirannya menaikkan atau menurunkan tali kawat atau rantai.

3. Singkatnya, sistem pengangkatan derek gantri industri adalah komponen kompleks namun penting yang memungkinkan derek menjalankan fungsi utamanya: mengangkat dan memindahkan beban berat dengan aman dan efisien.





3. Balok Akhir (End Carriages)

Struktur:Rangka las kaku yang menghubungkan dua balok utama.

Fungsi:Menampung roda dan mekanisme penggerak untuk gerakan perjalanan panjang derek.

Fitur:Disejajarkan secara tepat untuk memastikan pergerakan rel yang mulus dan mencegah keausan roda.

1. Pengangkutan ujung derek gantri industri adalah komponen penting yang menghubungkan derek ke balok landasan pacu atau rel yang dilaluinya.

2.Berikut adalah fitur dan fungsi utama dari gerbong akhir:

Struktur dan Fungsionalitas

Rol atau Roda: Gerbong ujung biasanya memiliki beberapa rol atau roda yang bergerak di sepanjang bagian atas balok atau rel landasan pacu. Ini dirancang untuk meminimalkan gesekan dan memungkinkan pergerakan derek dengan lancar.

Bantalan dan Gandar: Untuk menopang beban dan pergerakan, roller atau roda dipasang pada gandar dengan bantalan yang memastikan dapat berputar bebas tanpa keausan berlebihan.

Mekanisme Penguncian: Beberapa gerbong akhir mungkin dilengkapi mekanisme penguncian yang dapat mengamankan derek pada posisi tetap saat tidak digunakan atau selama pemeliharaan.

Mekanisme Penyesuaian: Mungkin terdapat mekanisme penyesuaian untuk{0}}menyempurnakan kesejajaran dan memastikan derek bergerak lurus di sepanjang landasan pacu tanpa penyimpangan.

3. Pengangkutan ujung sangat penting untuk pengoperasian gantry crane yang stabil dan andal. Hal ini memastikan derek dapat bergerak dengan lancar dan efisien di sepanjang runway beam, menjalankan fungsi pengangkatan dan pengangkutannya dengan presisi. Perawatan dan pemeriksaan yang tepat pada gerbong akhir sangat penting untuk mencegah masalah yang dapat mempengaruhi kinerja derek atau menyebabkan bahaya keselamatan.

4. Mekanisme Perjalanan Derek

Komponen:Motor, gearbox, rakitan roda, dan kopling.

Fungsi:Menggerakan seluruh gantry crane di sepanjang rel tanah.

Kontrol:Biasanya menggunakan kontrol frekuensi (VFD) untuk akselerasi dan deselerasi yang mulus.

1. Mekanisme perjalanan derek pada derek gantri industri bertanggung jawab untuk menggerakkan derek secara horizontal di sepanjang balok atau rel landasan pacu. Mekanisme ini memungkinkan crane untuk mengangkut muatan di area yang lebih luas, sehingga sangat berguna di gudang, galangan kapal, dan lingkungan industri lainnya di mana barang-barang berat perlu dipindahkan ke area yang luas.

2.Berikut adalah komponen dan fitur utama mekanisme perjalanan derek:

Komponen Mekanisme Perjalanan

Unit Penggerak (Unit Traksi): Ini biasanya merupakan motor listrik yang menyediakan tenaga untuk menggerakkan derek. Jumlah unit penggerak dapat bervariasi tergantung pada ukuran dan kapasitas derek; beberapa derek mungkin memiliki beberapa motor di setiap sisinya untuk mendistribusikan beban.

Gearbox: Gearbox digunakan untuk mengurangi kecepatan tinggi motor ke kecepatan lebih rendah yang sesuai untuk perjalanan derek. Mereka juga meningkatkan keluaran torsi, yang diperlukan untuk menggerakkan derek dan bebannya.

Roda atau Rol: Roda atau rol besar dipasang pada gandar dan digerakkan oleh motor melalui gearbox. Roda atau roller ini bergerak di sepanjang bagian atas balok atau rel landasan pacu dan sangat penting untuk pergerakan yang stabil.

3. Mekanisme perjalanan adalah salah satu komponen paling penting dari gantry crane industri, karena menentukan mobilitas dan jangkauan operasi crane. Perawatan yang tepat dan pemeriksaan rutin sangat penting untuk memastikan mekanisme perjalanan beroperasi dengan lancar dan aman. Masalah apa pun pada mekanisme ini dapat berdampak signifikan terhadap kinerja dan keselamatan derek, sehingga masalah apa pun harus segera diatasi.



5. Mekanisme perjalanan troli

1. Mekanisme perjalanan troli dari gantry crane industri bertanggung jawab untuk menggerakkan kerekan atau mekanisme pengangkatan secara horizontal di sepanjang balok atau gantry utama crane. Hal ini memungkinkan crane untuk memposisikan beban secara tepat pada arah melintang.

2. Mekanisme perjalanan troli terdiri dari beberapa komponen utama:

Komponen Mekanisme Perjalanan Troli

Unit Penggerak: Biasanya merupakan motor listrik, unit penggerak menyediakan tenaga untuk menggerakkan troli. Besar kecilnya dan kapasitas motor tergantung pada kapasitas angkat crane dan kecepatan troli yang dibutuhkan.

Gearbox: Gearbox mengurangi kecepatan tinggi keluaran motor ke kecepatan lebih rendah yang sesuai untuk perjalanan troli. Hal ini juga meningkatkan torsi, yang diperlukan untuk menggerakkan mekanisme kerekan dan beban apa pun yang terpasang.

Roda atau Rol: Troli berjalan di atas roda atau rol yang dipasang pada gandar. Roda atau roller ini berjalan di sepanjang flensa atau track pada balok utama, memungkinkan troli bergerak maju mundur.

Sistem Rem: Sistem pengereman diintegrasikan ke dalam troli untuk mengontrol pergerakannya dan menahannya pada posisinya saat diperlukan. Ini bisa berupa rem mekanis, rem elektromekanis, atau sistem pengereman dinamis.

3. Mekanisme perjalanan troli sangat penting untuk memposisikan beban secara tepat dalam arah melintang. Hal ini memungkinkan derek untuk menempatkan muatan secara akurat di berbagai titik di sepanjang gantri. Perawatan yang tepat dan pemeriksaan rutin sangat penting untuk memastikan mekanisme troli beroperasi dengan lancar dan aman. Masalah apa pun pada mekanisme ini dapat berdampak signifikan terhadap efisiensi dan keselamatan operasional crane, sehingga masalah apa pun harus segera diatasi.



6. Roda derek

1. Roda derek pada gantri derek industri adalah komponen penting yang memungkinkan derek bergerak di sepanjang balok atau rel landasan pacu. Roda ini dirancang untuk menopang bobot derek, bebannya, dan gaya dinamis tambahan apa pun yang dihasilkan selama pengoperasian.

2.Berikut adalah fitur utama dan fungsi roda derek:

Fitur Roda Derek

Bahan: Roda derek biasanya terbuat dari-bahan berkekuatan tinggi seperti baja atau besi tuang untuk memastikan roda derek dapat menahan beban berat dan tekanan yang terkait dengan operasi pengangkatan.

Ukuran dan Konfigurasi: Ukuran roda bervariasi tergantung pada kapasitas dan desain derek. Ukurannya bisa lebih besar agar derek yang lebih berat dapat mendistribusikan beban secara lebih merata. Jumlah roda per gandar dan jumlah gandar per derek juga dapat bervariasi berdasarkan kebutuhan desain.

3. Roda derek memainkan peran penting dalam mobilitas dan stabilitas gantry crane industri. Mereka bertanggung jawab untuk memindahkan berat derek dan bebannya ke balok atau rel landasan pacu sambil memungkinkan perjalanan yang lancar. Daya tahan dan efisiensi pergerakan crane sangat bergantung pada kualitas dan kondisi roda tersebut.

4. Perawatan roda derek yang benar, termasuk inspeksi rutin dan penggantian komponen aus secara tepat waktu, sangat penting untuk pengoperasian derek yang aman dan andal. Mengabaikan perawatan roda dapat menyebabkan peningkatan waktu henti, penurunan efisiensi, dan potensi bahaya keselamatan.



7. Kait Derek

1. Kait derek pada gantry crane industri adalah komponen penting yang memungkinkan derek mengangkat dan memindahkan berbagai beban. Pengait adalah titik kontak antara mekanisme pengangkatan derek dan beban, menjadikannya antarmuka yang penting untuk pengoperasian yang aman dan efisien.

2.Berikut adalah fitur utama dan fungsi kait derek:

Fitur Kait Derek

Bahan: Kait derek biasanya terbuat dari-baja berkekuatan tinggi atau baja paduan untuk memastikan kait tersebut dapat menahan beban berat yang terlibat dalam operasi pengangkatan. Bahan ini dipilih karena daya tahan dan ketahanannya terhadap keausan

Desain: Desain pengait dilengkapi bukaan di bagian atas untuk dipasang ke tali pengangkat, rantai, atau alat pengangkat lainnya. Bagian bawah pengait memiliki bentuk melengkung yang memungkinkan pengait terpasang dengan aman pada titik angkat beban.

Kait Pengaman: Banyak pengait yang dilengkapi dengan kait pengaman atau mekanisme pengunci untuk mencegah muatan tergelincir secara tidak sengaja. Kait ini harus dibuka secara manual untuk melepaskan beban pada lokasi yang diinginkan.

Peringkat Beban: Setiap kait diberi peringkat untuk beban maksimum tertentu, dan penting untuk menggunakan kait yang diberi peringkat untuk beban yang dimaksudkan untuk memastikan keselamatan dan kepatuhan terhadap peraturan.



Motor

Motor gantry crane industri merupakan komponen penting yang menyediakan tenaga yang diperlukan untuk mengangkat dan memindahkan beban. Motor pada gantry crane biasanya bertenaga listrik dan dapat dikategorikan menjadi dua tipe utama berdasarkan fungsinya: motor pengangkat dan motor penggerak (atau melintasi).

Motor pengangkat bertanggung jawab untuk mengangkat dan menurunkan pengait atau pegangan yang berhubungan dengan beban. Fungsi utama motor ini adalah untuk mengontrol pergerakan vertikal mekanisme pemuatan crane.

Motor derek adalah pembangkit tenaga derek gantri industri, menyediakan energi yang dibutuhkan untuk operasi pengangkatan dan pemindahan. Kinerja, keandalan, dan keamanan derek sangat bergantung pada efisiensi dan daya tahan motor. Pemilihan, pemeliharaan, dan pemeriksaan berkala yang tepat terhadap motor-motor ini sangat penting untuk memastikan derek beroperasi dengan lancar dan aman. Masalah apa pun pada motor dapat menyebabkan inefisiensi operasional, peningkatan waktu henti, dan potensi risiko keselamatan, sehingga perhatian segera terhadap masalah motor menjadi penting.

.

Sistem alarm suara dan cahaya & saklar batas

1. Derek gantri industri dilengkapi dengan sistem alarm suara dan cahaya serta sakelar batas untuk meningkatkan keselamatan dan efisiensi operasional. Komponen-komponen ini berperan penting dalam mencegah kecelakaan dan memastikan derek beroperasi sesuai parameter yang ditentukan.

2. Sistem Alarm Suara dan Cahaya

Sistem alarm suara dan cahaya dirancang untuk mengingatkan personel di sekitar derek tentang status operasionalnya. Sistem ini sangat penting dalam lingkungan di mana derek beroperasi di dekat pekerja atau di mana jarak pandang terbatas.

3. Sakelar Batas

Sakelar batas adalah perangkat elektronik yang berfungsi sebagai fitur keselamatan penting pada derek gantri industri. Mereka mendeteksi posisi derek atau komponennya dan memutus aliran listrik ketika derek mencapai batas operasionalnya, sehingga mencegah potensi kecelakaan dan kerusakan.

4. Sistem alarm suara dan cahaya serta sakelar batas merupakan bagian integral dari pengoperasian derek gantri industri yang aman. Sistem alarm memastikan personel mengetahui pergerakan dan status operasional derek, sehingga mengurangi risiko tabrakan atau bahaya lainnya. Sebaliknya, sakelar batas mengotomatiskan keselamatan dengan mencegah derek beroperasi secara fisik melampaui batas desainnya. Bersama-sama, sistem ini berkontribusi terhadap tempat kerja yang lebih aman dan melindungi peralatan derek serta personel yang bekerja di sekitarnya. Pemeliharaan yang tepat dan pengujian rutin terhadap sistem ini sangat penting untuk memastikan sistem berfungsi dengan andal dan efektif.

10.Perangkat Keamanan

Perangkat Perlindungan Kelebihan Beban

Perangkat perlindungan kelebihan beban dirancang untuk mencegah derek beroperasi melebihi batas beban kerja amannya. Perangkat ini memantau beban yang diangkat dan akan mengirimkan peringatan atau mematikan derek jika beban melebihi batas yang ditentukan. Hal ini penting untuk mencegah kerusakan struktural pada crane dan menghindari kecelakaan yang dapat terjadi akibat kelebihan beban.

Sakelar Batas

Seperti disebutkan sebelumnya, sakelar batas secara otomatis menghentikan derek ketika mendekati akhir jangkauan perjalanannya atau ketika salah satu komponennya mencapai batas operasionalnya. Sakelar ini penting untuk mencegah derek melampaui batas fisiknya, yang dapat mengakibatkan kerusakan pada struktur atau tabrakan dengan rintangan.

Perangkat Anti-Tabrakan

Perangkat anti-tabrakan sangat penting dalam lingkungan tempat beberapa derek beroperasi dalam jarak dekat atau di mana terdapat lalu lintas darat yang signifikan. Perangkat ini menggunakan sensor, kamera, atau teknologi lain untuk mendeteksi keberadaan benda lain di jalur derek dan memperingatkan operator atau secara otomatis menghentikan pergerakan derek untuk mencegah tabrakan.

Tombol Berhenti Darurat

Tombol berhenti darurat adalah kontrol yang dioperasikan secara manual yang memungkinkan operator derek atau personel resmi mana pun untuk segera menghentikan semua pengoperasian derek jika terjadi keadaan darurat. Tombol-tombol ini ditempatkan secara strategis agar mudah dijangkau oleh operator dan sering kali berwarna merah dan sangat terlihat.

Sistem Rem

Sistem rem pada derek gantri industri dirancang untuk menahan beban dengan aman di tempatnya saat tidak bergerak dan memberikan penghentian terkendali selama pengoperasian. Rem ini dapat berupa rem mekanis, elektrik, atau kombinasi keduanya, dan sangat penting untuk mencegah pergerakan beban yang tidak terduga yang dapat menyebabkan kecelakaan.

Indikator Levelness

Indikator kerataan digunakan untuk memastikan bahwa derek berada pada ketinggian selama pengoperasian, terutama saat mengangkat beban yang presisi atau rumit. Pengangkatan yang tidak merata dapat menyebabkan beban bergeser, yang berpotensi menyebabkan hilangnya kendali dan kecelakaan. Indikator ini membantu operator menjaga keseimbangan dan stabilitas derek.

Indikator Beban Kerja Aman

Indikator beban kerja aman dengan jelas menandai kapasitas beban aman maksimum untuk derek. Informasi ini penting bagi operator untuk memastikan derek tidak kelebihan beban dan beroperasi sesuai spesifikasi desainnya.



11.Mode Kontrol

1.Kontrol Manual

Intervensi Langsung: Operator derek secara langsung mengontrol gerakan mengangkat dan menggerakkan derek menggunakan roda tangan, tuas, atau tombol tekan. Mode ini memerlukan operator terampil yang dapat menyinkronkan gerakan secara manual untuk mencapai posisi beban yang diinginkan.

Mekanisme Sederhana: Sistem kontrol manual umumnya lebih sederhana dalam desain dan kurang rentan terhadap kegagalan yang kompleks.

Presisi Terbatas: Ketepatan gerakan derek terbatas pada keterampilan dan pengalaman operator.

2.Semi-Kontrol Otomatis

Pengoperasian yang Dibantu: Operator derek menggunakan perangkat kontrol seperti joystick atau sakelar dayung untuk memerintahkan derek, namun sistem ini mencakup fitur otomatis yang membantu dalam mengendalikan kecepatan dan sinkronisasi.

Keamanan yang Ditingkatkan: Sistem semi{0}}otomatis sering kali menyertakan fitur keselamatan seperti berhenti otomatis pada batas muatan atau batas perjalanan.

Peningkatan Efisiensi: Sistem ini dapat meningkatkan efisiensi operasional dengan mengurangi kebutuhan akan operator yang sangat terampil.

3. Kontrol Sepenuhnya Otomatis

Pengontrol Logika yang Dapat Diprogram (PLC): Pengoperasian derek diatur oleh PLC, yang dapat diprogram untuk melakukan rangkaian operasi tertentu secara otomatis.

Kontrol yang Tepat: Sistem yang sepenuhnya otomatis menawarkan kontrol yang presisi terhadap pergerakan derek, sehingga memungkinkan manuver rumit dilakukan secara konsisten.

Mengurangi Kesalahan Manusia: Sistem otomatis mengurangi potensi kesalahan manusia, meningkatkan keselamatan dan keandalan.

Pengoperasian Jarak Jauh: Dalam beberapa kasus, derek otomatis dapat dioperasikan dari jarak jauh, sehingga operator tidak perlu berada di lingkungan yang berpotensi berbahaya.

4. Kontrol Radio

Pengoperasian Nirkabel: Operator derek menggunakan pemancar radio untuk mengendalikan derek dari jarak jauh, yang khususnya berguna di lingkungan di mana kontak visual dengan derek terbatas.

Peningkatan Fleksibilitas: Kontrol radio memungkinkan operator bergerak bebas di sekitar area kerja sambil mempertahankan kendali derek.

Pertimbangan Keselamatan: Manajemen frekuensi dan langkah-langkah keamanan yang tepat harus diterapkan untuk mencegah gangguan atau pengoperasian derek tanpa izin.

5. Kontrol Komputer

Sistem Tingkat Lanjut: Beberapa gantry crane mungkin menggunakan sistem komputer yang mengintegrasikan fitur-fitur canggih seperti visi mesin, kecerdasan buatan, dan analisis data untuk mengoptimalkan pengoperasian.

Pengumpulan Data: Derek{0}}yang dikendalikan komputer dapat mengumpulkan data operasional, yang dapat digunakan untuk perencanaan pemeliharaan dan optimalisasi operasional.

Opsi Antarmuka: Operator dapat berinteraksi dengan derek melalui layar sentuh atau antarmuka canggih lainnya, memberikan umpan balik terperinci dan opsi kontrol.



12. Sketsa









1. Kapasitas dan Stabilitas Pengangkatan Tinggi

Struktur balok ganda memberikan kekakuan dan kekuatan yang unggul, memungkinkan pengangkatan balok marmer dan granit berat hingga 60 ton dengan aman.

Distribusi beban yang seimbang meminimalkan deformasi dan memastikan-stabilitas struktur jangka panjang.

---

2. Pengoperasian yang Tepat dan Lancar

Dilengkapi denganpenggerak frekuensi variabel (VFD)sistem untuk perjalanan troli dan derek, memungkinkan akselerasi yang mulus dan penentuan posisi yang tepat.

Mengurangi ayunan dan getaran saat menangani material batu yang rapuh.

---

3. Konstruksi yang Handal dan Tahan Lama

Balok dan kaki utama terbuat daribaja-kekuatan tinggi Q345B atau Q355B, memberikan ketahanan lelah yang sangat baik dan masa pakai yang lama.

Semua pengelasan telah-diuji non-destruktif (NDT) untuk menjamin keamanan dan kualitas.

---

4. Peningkatan Perlindungan Keamanan

Perangkat keselamatan yang komprehensif meliputipembatas beban berlebih, penghentian darurat, sistem-anti tabrakan, klem-tahan angin, dan sakelar batas.

Memastikan pengoperasian yang aman di pekarangan marmer luar ruangan dan pabrik batu.

---

5. Tahan Cuaca dan Debu

Dirancang untuklingkungan luar ruangan, dengan cat anti-korosi, penutup listrik tahan air, dan penutup tahan hujan opsional.

Cocok untuk kondisi berdebu dan lembab yang biasa ditemukan di pabrik pengolahan batu.

---

6. Opsi Daya dan Kontrol yang Fleksibel

Dapat dioperasikan melaluikendali kabin, kontrol liontin, ataukendali jarak jauh nirkabel, tergantung pada tata letak lokasi dan preferensi operator.

Catu daya tersedia melaluigulungan kabelataujalur kontak geser (busbar)sistem.

---

7. Efisiensi dan Produktivitas Tinggi

Mampu mengangkat lempengan marmer besar atau balok batu dalam satu kali pengoperasian, mengurangi penanganan manual dan meningkatkan efisiensi kerja.

Kecepatan perjalanan dan pengangkatan yang cepat memperpendek siklus penanganan material.

---

8. Perawatan dan Pengoperasian yang Mudah

Desain modular memungkinkan pemeriksaan dan penggantian komponen utama dengan mudah.

Sistem kontrol dan komponen kelistrikan mudah dirawat, dengan indikator kesalahan yang jelas dan biaya perawatan yang rendah.

---

9. Desain yang Dapat Disesuaikan

Rentang, tinggi angkat, kelas pekerja, dan sistem tenaga dapat disesuaikan untuk memenuhi persyaratan halaman marmer tertentu.

Lampiran opsional sepertibalok pengangkat, klem, atau penyebardapat ditambahkan untuk berbagai jenis bahan batu.

---

10. Biaya-Efektif dan Umur Panjang

Struktur yang kuat dan komponen yang tahan lama mengurangi waktu henti dan biaya perbaikan.

Memberikan kinerja-jangka panjang dan laba atas investasi yang luar biasa untuk industri penanganan marmer dan granit.





1. Pabrik Pengolahan Marmer dan Granit

Digunakan untukmengangkat, memutar, dan memposisikan balok marmer atau granit besarselama pemotongan, pemolesan, dan pemrosesan.

Memastikan pergerakan material yang lancar dan efisien antara mesin gergaji, jalur pemoles, dan zona penyimpanan.

---

2. Tempat Penyimpanan Batu

Ideal untukbongkar muat blok marmer dan granitdari kendaraan pengangkut.

Membantu mengatur dan menumpuk material batu berat dengan aman dan efisien di tempat penyimpanan.

---

3. Gudang Bahan Konstruksi

Menanganibatu pracetak berat, lempengan beton, dan panel marmerdigunakan dalam proyek arsitektur.

Meningkatkan kecepatan penanganan dan mengurangi kebutuhan akan beberapa mesin pengangkat.

---

4. Pusat Logistik dan Distribusi

Digunakan untukmemindahkan balok batu besar atau bahan bangunan beratantara truk, trailer, dan area penyimpanan.

Meningkatkan efisiensi logistik di fasilitas industri dan pelabuhan.

---

5. Tempat Kerja Luar Ruangan dan Terminal Pemuatan

Dirancang untukoperasi luar ruangan, cocok untuk terminal pengiriman batu atau bidang konstruksi terbuka.

Desain-penjepit tahan angin dan-tahan cuaca memastikan kinerja yang aman dalam segala kondisi cuaca.

---

6. Pabrik Prefabrikasi dan Industri

Mendukungpengangkatan berat cetakan batu, struktur baja, atau bahan prefabrikasiselama proses manufaktur.

Menawarkan kapasitas pengangkatan dan keandalan yang tinggi untuk-produksi skala industri.

---

7. Pusat Pameran dan Distribusi Batu

Berguna untukmemindahkan dan memajang balok atau lempengan marmer besardi area pameran dan perdagangan.

Memungkinkan pengangkatan yang tepat dan mulus tanpa merusak permukaan batu.

---

Ringkasan Area Aplikasi

Area Aplikasi	Fungsi
Pabrik Marmer & Granit	Mengangkat dan menangani balok batu
Tempat Penyimpanan Batu	Memuat, membongkar, menumpuk
Gudang Bahan Konstruksi	Menangani pelat dan panel yang berat
Pusat Logistik	Pemindahan dan pendistribusian material
Terminal Pemuatan Luar Ruangan	Pengangkatan-tugas berat dalam-segala cuaca
Pabrik Pracetak	Mengangkat cetakan dan komponen
Pameran Batu	Memindahkan dan menampilkan balok marmer





1. Desain dan Rekayasa

Rekayasa Terperinci: Mengembangkan gambar dan spesifikasi teknik terperinci, termasuk balok utama, kerekan, troli, gerbong ujung, dan komponen lainnya.

Simulasi dan Pemodelan: Gunakan-desain berbantuan komputer (CAD) dan alat simulasi untuk memodelkan kinerja derek dan mengoptimalkan desainnya.

2. Pemilihan Bahan

Spesifikasi Bahan: Pilih bahan-berkualitas tinggi yang memenuhi persyaratan kekuatan, daya tahan, dan tahan panas. Bahan umum meliputi-baja berkekuatan tinggi, paduan, dan pelapis khusus.

Pengadaan: Sumber bahan dari pemasok yang disetujui, memastikan bahan tersebut memenuhi standar kualitas dan sertifikasi yang diperlukan.

3. Fabrikasi Komponen

Pemotongan dan Pembentukan: Memotong dan membentuk bahan mentah menjadi komponen yang diperlukan, seperti balok, kolom, dan braket. Ini mungkin melibatkan proses seperti pemotongan plasma, pemotongan laser, dan permesinan. Pengelasan dan Perakitan: Mengelas komponen bersama-sama untuk membentuk elemen struktural derek. Hal ini mencakup pengelasan balok utama, gerbong ujung, dan bagian-yang menahan beban lainnya.

4. Majelis

Sub-Perakitan: Merakit masing-masing komponen, seperti sistem pengangkat, troli, dan gerbong akhir, menjadi sub-rakitan. Hal ini melibatkan pemasangan bagian-bagian bersama-sama dan memastikan keselarasan yang tepat. Rakitan Utama: Gabungkan sub-rakitan untuk membangun struktur derek yang lengkap. Ini termasuk pemasangan kerekan dan troli pada balok utama, pemasangan gerbong ujung, dan pemasangan sistem kontrol.

5. Integrasi Sistem

Sistem Kelistrikan: Pasang komponen kelistrikan, termasuk motor, panel kontrol, kabel, dan sensor. Pastikan sistem kelistrikan derek terintegrasi dan diuji dengan benar.

Sistem Kontrol: Menerapkan dan mengonfigurasi sistem kontrol, seperti pengontrol logika yang dapat diprogram (PLC), kendali jarak jauh, dan perangkat keselamatan. Verifikasi bahwa sistem kontrol berfungsi dengan benar dan dikalibrasi.

6. Pengujian dan Penjaminan Mutu

Pengujian Pra-Operasional: Melakukan pengujian pra-operasional untuk memeriksa fungsi derek, termasuk pengujian beban, pengujian operasional mekanisme pengangkatan dan perjalanan, serta pemeriksaan sistem kontrol.

Pengujian Keamanan: Verifikasi bahwa fitur keselamatan, seperti sakelar batas, alarm, dan penghentian darurat, berfungsi dengan benar dan memenuhi standar keselamatan.

Inspeksi: Lakukan inspeksi mendetail terhadap struktur dan komponen derek untuk memastikan kepatuhan terhadap spesifikasi desain dan standar kualitas.

7. Penyesuaian dan Kalibrasi Akhir

Penyempurnaan-Penyesuaian: Lakukan penyesuaian yang diperlukan untuk mengoptimalkan kinerja derek dan memastikan kelancaran pengoperasian. Hal ini mungkin termasuk mengkalibrasi sensor, menyesuaikan kontrol, dan-menyempurnakan sistem pengangkatan.

Dokumentasi: Menyiapkan dan meninjau dokumentasi, termasuk manual pengoperasian, panduan pemeliharaan, dan instruksi keselamatan.

8. Pengiriman dan Pemasangan

Pengangkutan: Atur pengangkutan derek ke lokasi pemasangan, pastikan derek ditangani dan dikirim dengan aman untuk mencegah kerusakan.

Instalasi: Mengawasi pemasangan crane di fasilitas pelanggan, termasuk perakitan, penyelarasan, dan koneksi ke sumber listrik dan sistem kontrol.

Pelatihan: Memberikan pelatihan bagi operator dan personel pemeliharaan untuk memastikan mereka memahami prosedur pengoperasian dan keselamatan derek.

9. Komisioning dan Serah Terima

Komisioning: Lakukan uji komisioning akhir untuk memverifikasi bahwa derek beroperasi dengan benar dalam kondisi{0}dunia nyata dan memenuhi spesifikasi kinerja.

Serah terima: Menyerahkan derek secara resmi kepada pelanggan, dengan menyediakan semua dokumentasi yang diperlukan, termasuk sertifikat kepatuhan, informasi garansi, dan jadwal pemeliharaan.







Inspeksi Bahan

Pemeriksaan Kualitas: Pemeriksaan kualitas yang ketat dilakukan pada bahan baku yang dibeli untuk memastikan bahwa bahan tersebut memenuhi persyaratan desain dan standar nasional.

Penyimpanan Bahan: Bahan yang memenuhi syarat disimpan sesuai klasifikasi untuk mencegah korosi atau kerusakan.

Memotong dan Membentuk

Pemotongan Baja: Gunakan pemotongan plasma, pemotongan laser atau pemotongan api dan teknologi lainnya untuk memotong baja sesuai dengan ukuran gambar desain.

Pemrosesan Pembentukan: Bentuk pelat baja melalui proses pembengkokan, penggulungan, pengelasan, dan proses lainnya untuk membuat balok utama, balok ujung, dan bagian struktural lainnya.

Pengelasan

Pengelasan Komponen: Bagian baja yang dipotong dan dibentuk dilas ke dalam struktur utama seperti balok utama, balok ujung, dan troli. Proses pengelasan perlu dikontrol secara ketat untuk memastikan kekuatan struktural dan kualitas pengelasan.

Inspeksi Las: Gunakan-teknologi pengujian non-destruktif (seperti pengujian ultrasonik, pengujian radiografi) untuk memeriksa lasan guna memastikan tidak ada retakan atau cacat lainnya.

permesinan

Pemesinan Presisi: Pemesinan presisi dilakukan pada komponen utama derek, seperti set roda, dudukan bantalan, katrol, dll., untuk memastikan keakuratan dimensi dan kualitas permukaannya.

Perakitan seluruh mesin

Perakitan umum: Berdasarkan pra-perakitan, perakitan derek secara keseluruhan dilakukan, termasuk pemasangan akhir balok utama, balok ujung, mekanisme pengangkatan, mekanisme berjalan, dll.

Komisioning dan pengujian

Dalam kondisi dinamis, kinerja pengoperasian derek diuji, termasuk pengujian pengangkatan, berjalan, kemudi, dan fungsi lainnya. Ukuran keseluruhan derek jembatan yang dirakit diperiksa untuk memastikan bahwa semua dimensi memenuhi persyaratan desain.

Penyemprotan dan perawatan-korosi

Perawatan permukaan Penghapusan karat: Penghapusan karat pada permukaan derek, metode umum termasuk sandblasting, pengawetan, dll. Penyemprotan primer: Semprotkan primer anti-korosi pada permukaan yang dirawat untuk mencegah oksidasi dan korosi logam. Penyemprotan lapisan atas Penyemprotan warna: Semprotkan lapisan atas sesuai dengan kebutuhan pelanggan atau standar industri untuk memberikan efek perlindungan dan dekoratif pada derek. Penandaan: Setelah penyemprotan, tandai informasi identifikasi derek sesuai dengan spesifikasi, seperti model, beban pengenal, dll.

Pabrik dan instalasi

Pengemasan dan transportasi

Perlindungan pengemasan: Kemas komponen utama derek secara protektif untuk mencegah kerusakan selama pengangkutan. Pengaturan transportasi: Sesuai dengan ukuran peralatan dan kondisi transportasi, pilih metode transportasi yang sesuai untuk mengangkut derek ke lokasi pelanggan.

Penerimaan dan pengiriman

Penerimaan pelanggan

Penerimaan-di lokasi: Pelanggan melakukan-penerimaan derek di lokasi sesuai dengan persyaratan kontrak dan spesifikasi teknis untuk memeriksa kinerja dan kualitas peralatan.

Perbaikan masalah: Jika ditemukan masalah, pabrikan perlu memperbaikinya tepat waktu untuk memastikan bahwa peralatan sepenuhnya memenuhi persyaratan pelanggan. Pengiriman dan penggunaan Pelatihan pengoperasian: Pabrikan biasanya melatih operator pelanggan untuk memastikan bahwa mereka dapat mengoperasikan derek dengan benar dan aman.

Tag populer: 60 ton gantry crane marmer girder ganda, Cina 60 ton gantry crane marmer girder ganda produsen, pemasok, pabrik
