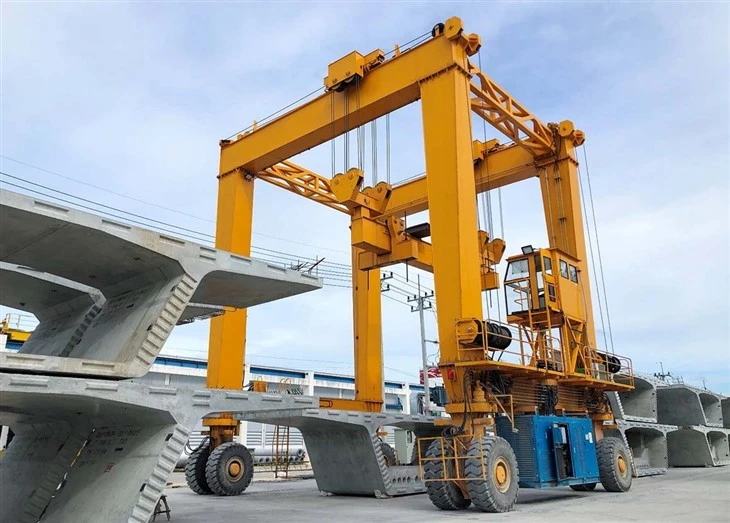

Pracetak balok mengangkat crane gantry

Balok pracetak angkat gantry crane adalah peralatan pengangkat khusus yang digunakan dalam proyek konstruksi dan teknik sipil untuk menangani dan memasang balok beton pracetak, seperti yang digunakan dalam jembatan, jembatan, dan struktur bangunan. Derek ini memberikan kapasitas pengangkat tinggi, stabilitas, dan presisi untuk mengangkut dan memposisikan elemen pracetak berat.

Fitur utama dari balok pracetak mengangkat crane gantry:

Kapasitas beban tinggi - dirancang untuk mengangkat balok pracetak berat (mulai dari puluhan hingga ratusan ton).

Rentang yang Dapat Disesuaikan - Gantry dapat disesuaikan dengan rentang yang berbeda untuk memenuhi persyaratan lokasi konstruksi.

Struktur yang kokoh-terbuat dari baja berkekuatan tinggi untuk daya tahan dan stabilitas selama operasi pengangkatan.

POSISI TEPAT - Dilengkapi dengan kerekan listrik atau hidrolik untuk penempatan balok yang akurat.

Opsi Mobilitas:

Memperbaiki crane gantry - stasioner, digunakan di yard pracetak.

Mobile Gantry Cranes - Dilengkapi dengan roda atau rel untuk bergerak di sepanjang lokasi konstruksi.

Sistem Keselamatan-Termasuk perlindungan kelebihan beban, mekanisme anti-jalan, dan rem darurat.

Jenis Crane Gantry Lifting Gantry:

CRANE GANTRY Single-Girder-Kapasitas pengangkatan ringan hingga menengah, hemat biaya.

Double-Girder Gantry Crane-Kapasitas pengangkatan yang lebih tinggi, lebih stabil untuk balok berat.

CRANE GANTRY (RTG) TERBAIK-Bergerak pada ban karet untuk posisi yang fleksibel.

Gantry Crane yang dipasang di rel-berjalan di jalur untuk pergerakan yang tepat di yard pracetak atau konstruksi jembatan.

Komponen inti: mesin, bantalan, gearbox, motor, gigi

Tempat Asal: Henan, Cina

Garansi: 2 tahun

Berat (kg): 50000 kg

Inspeksi keluar video: disediakan

Laporan Tes Mesin: Disediakan

Aplikasi: Luar Ruang

Kata kunci: Gantry Crane

Kapasitas Pemuatan Nilai: 50ton

Kecepatan perjalanan silang: 44.6m\/mnt

Kecepatan perjalanan panjang: 47.1m\/mnt

Cara Kontrol: Kabin

Catu Daya: Gulungan Kabel

Lintasan Baja: Qu80

Power: 3- fase AC 50Hz 380V

Balok pracetak angkat gantry crane terdiri dari beberapa komponen kunci yang bekerja bersama untuk memastikan pengangkatan, transportasi, dan pemasangan balok beton pracetak yang berat dan efisien. Di bawah ini adalah rincian terperinci dari komponen utamanya:

1. Struktur gantry utama (jembatan girder & kaki)

Jembatan Girder (balok utama)

Balok horizontal yang mencakup area kerja, mendukung hoist dan troli.

Dapat berupa girder tunggal (beban yang lebih ringan) atau gundukan ganda (pengangkatan tugas berat).

Dukungan Kaki (Kolom)

Struktur vertikal yang menyediakan stabilitas dan transfer beban ke tanah atau rel.

Dapat diperbaiki atau disesuaikan untuk kondisi kerja yang berbeda.

2. Mekanisme pengangkat

Hoist listrik atau hidrolik

Perangkat pengangkat (kawat tali hoist atau rantai hoist) yang meningkatkan dan menurunkan balok pracetak.

Pengangkat kait & balok penyebar

Kait menempel pada titik pengangkat balok, sementara balok penyebar memastikan bahkan distribusi beban untuk mencegah kerusakan.

3. Troli & Sistem Perjalanan

Majelis Troli

Bergerak secara horizontal di sepanjang gelombang jembatan untuk memposisikan balok secara akurat.

Travel Motors & Wheels

Didukung oleh motor listrik atau hidrolik untuk gerakan halus.

4. Sistem gerbong & mobilitas akhir

Roda atau perayap

Derek gantry yang dipasang di rel berjalan di jalur untuk pergerakan yang tepat.

Crane gantry-large karet (RTG) Gunakan roda pneumatik untuk fleksibilitas.

Mengemudi Motor & Rem

Pastikan pergerakan yang dikendalikan dan mencegah pergeseran yang tidak diinginkan.

5. Sistem Catu Daya

Gulungan kabel atau generator diesel

Derek gantry listrik dapat menggunakan sistem gulungan kabel atau catu daya busbar.

Gantri seluler mungkin memiliki mesin diesel untuk situs jarak jauh.

.

6. Sistem Kontrol

Kabin operator atau remote control

Dapat dioperasikan dari kabin yang dipasang di derek atau melalui remote control nirkabel.

Inverter frekuensi (untuk gerakan halus)

Mengurangi brengsek selama pengangkatan dan bepergian.

7. Komponen Keselamatan & Bantu

Batasi sakelar-mencegah perjalanan berlebihan dari hoist dan troli.

Perlindungan Kelebihan beban - Potong daya jika beban melebihi kapasitas.

Sensor anti-tabrakan-digunakan ketika beberapa crane bekerja di area yang sama.

Outriggers \/ Stabilizer - Berikan dukungan ekstra selama operasi pengangkatan.

Perangkat tahan angin-penting untuk penggunaan di luar ruangan (misalnya, konstruksi jembatan).

SKETSA

Teknis utama

Crane gantry pengangkat balok pracetak banyak digunakan dalam konstruksi karena efisiensi, keamanan, dan kemampuan beradaptasi. Inilah keunggulan utama mereka:

1. Kapasitas & Stabilitas Beban Tinggi

Dirancang untuk mengangkat balok pracetak berat (hingga ratusan ton) dengan stabilitas.

Desain ganda ganda memberikan kekuatan ekstra untuk proyek skala besar.

2. Posisi & Kontrol yang Tepat

Dilengkapi dengan pergerakan pengangkat dan troli yang halus untuk penempatan balok yang akurat.

Opsi Kontrol Jarak Jauh & Otomasi Mengurangi Kesalahan Manusia.

3. Waktu & Efisiensi Tenaga Kerja

Mempercepat konstruksi dengan mengangkut dan memasang balok dengan cepat.

Mengurangi ketergantungan pada crane seluler besar, menghemat waktu pengaturan.

4. Fleksibilitas dalam Gerakan

Derek gantry yang dipasang di rel menawarkan gerakan yang tepat di sepanjang rel.

Crane gantry-large karet (RTG) menyediakan mobilitas tanpa rel.

5. Solusi hemat biaya

Biaya operasional yang lebih rendah dibandingkan dengan crawler atau crane menara.

Dapat dipindahkan dan digunakan kembali untuk beberapa proyek.

6. Fitur Keselamatan yang Ditingkatkan

Perlindungan kelebihan beban, sistem anti-jalan, dan rem darurat mencegah kecelakaan.

Mengurangi risiko penanganan manual untuk pekerja.

7. kemampuan beradaptasi dengan kondisi lokasi

Bekerja dengan baik di ruang terbatas di mana crane besar tidak dapat beroperasi.

Dapat disesuaikan untuk panjang dan bobot balok yang berbeda.

Derek ini sangat penting dalam berbagai skenario konstruksi, termasuk:

1. Konstruksi jembatan

Mengangkat dan menempatkan balok beton pracetak untuk jembatan jalan raya dan kereta api.

Digunakan dalam konstruksi jembatan segmental untuk penyelarasan yang tepat.

2. Pabrik beton pracetak

Menangani dan mengangkut balok pracetak, kolom, dan lempengan di dalam pabrik.

Memuat\/membongkar balok ke truk untuk transportasi.

3. Proyek Jalan Raya & Kereta Api

Memasang balok-U pracetak, balok-T, dan balok kotak untuk jembatan.

Digunakan dalam konstruksi Flyover dan Metro Rail.

4. Konstruksi Industri & Bangunan

Menetapkan balok atap pracetak, lempengan lantai, dan panel dinding.

Berguna di gudang, pabrik, dan struktur rentang besar.

5. Aplikasi Port & Shipyard

Menangani struktur laut pracetak yang berat seperti dermaga dan elemen dermaga.

1. Desain & Teknik
Analisis Persyaratan: Tentukan spesifikasi, termasuk rentang, tinggi, siklus tugas, dan kondisi lingkungan.
Gambar CAD & Perhitungan Beban: Insinyur merancang struktur derek, memastikan kepatuhan dengan standar keselamatan internasional seperti FEM, CMAA, atau ISO.
Pemilihan komponen utama: Termasuk girder ganda, gerbong akhir, mekanisme troli, sistem pengangkat, dan kontrol listrik.
2. Pengadaan materi
Baja Struktural: Pelat baja berkekuatan tinggi dan balok untuk balok, kaki, dan struktur pendukung.
Mekanisme pengangkat: motor, gearbox, tali kawat, dan drum bersumber.
Komponen Listrik & Kontrol: Inverter, Sakelar Batas, PLC, dan Panel Kontrol.
3. Fabrikasi Komponen Struktural
Manufaktur girder ganda
Pemotongan: Pelat baja dipotong menjadi bentuk yang tepat.
Pengelasan: Girder dilas menggunakan pengelasan busur terendam (SAW) untuk memastikan kekuatan.
Pemesinan: Pemesinan presisi untuk penyelarasan rel dan troli yang tepat.
Kaki & Gerbong Akhir
Dilas dan mesin untuk pergerakan roda dan rel yang halus.
Pemasangan rel kereta api untuk gerakan troli.
4. Perakitan komponen mekanik & pengangkat
Sistem troli & hoist
Gearbox, motor, drum, panduan tali, dan rem pengaman dirakit.
Tali kawat terluka pada drum.
Instalasi Mekanisme Drive
Motor dan peredam dipasang di gerbong akhir.
Roda dirakit dengan penyelarasan yang tepat untuk memastikan pergerakan yang halus.
5. Instalasi Sistem Listrik
Perakitan Panel Kontrol: Termasuk VFD, kontaktor, dan relay pengaman.
Pengkabelan & Koneksi: Pengkabelan motor, sakelar batas, dan sistem berhenti darurat.
Remote Control & Instalasi Kabin: Bergantung pada persyaratan klien, baik Radio Remote Control atau Operator Cabin dipasang.
6. Pengujian & Kontrol Kualitas
Pengujian Mekanis:
Pengujian beban dengan 1,25 kali kapasitas pengenal.
Memeriksa gerakan troli dan kinerja pengangkat.
Pengujian Listrik:
Verifikasi kecepatan motor, sakelar batas, dan operasi panel kontrol.
Tes fungsi rem darurat.
Inspeksi Keselamatan:
Memastikan kepatuhan dengan OSHA, ISO, atau peraturan keselamatan lokal.
7. Perawatan & Lukisan Permukaan
Sandblasting: Menghapus karat dan menyiapkan permukaan logam.
Priming & Lukisan: Epoxy Primer yang resistan terhadap korosi diikuti oleh cat kelas industri.
8. Kemasan & Transportasi
Pengemasan Komponen: Setiap bagian dikemas dengan aman untuk transportasi.
Memuat & Pengiriman: Dimuat ke truk atau kontainer untuk pengiriman.
9. Instalasi & Commissioning
Perakitan di tempat: Komponen utama dibaut dan dilas ke tempatnya.
Pengujian Akhir: Muat pengujian di situs instalasi untuk memastikan fungsionalitas penuh.
Handover & Training: Pelatihan operator dan persetujuan akhir dari klien.
10.Final Lawable
Sistem crane gantry lengkap dengan manual operasional.
Dukungan garansi & purna jual untuk pemeliharaan jangka panjang.

Tampilan lokakarya:

Perusahaan telah memasang platform manajemen peralatan cerdas, dan telah memasang 310 set (set) robot penanganan dan pengelasan. Setelah menyelesaikan rencana, akan ada lebih dari 500 set (set), dan tingkat jaringan peralatan akan mencapai 95%. 32 jalur pengelasan telah digunakan, 50 direncanakan untuk dipasang, dan tingkat otomatisasi seluruh lini produk telah mencapai 85%.
