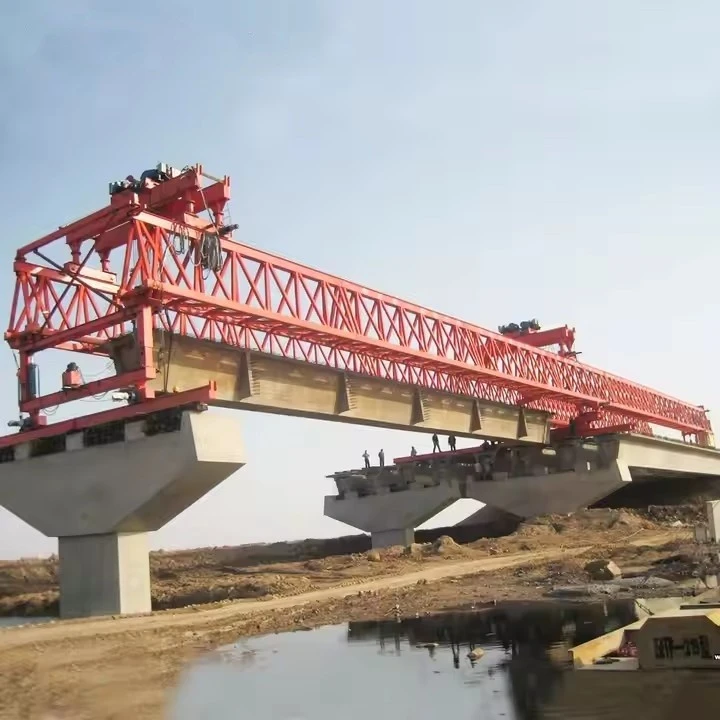

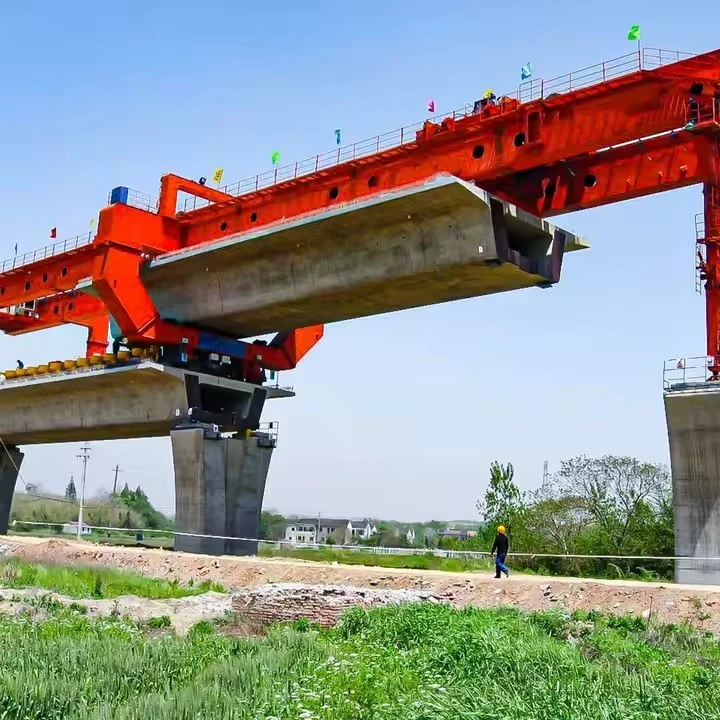

Peluncur Girder Jembatan 650t

Peluncur Girder Jembatan 650T adalah mesin tugas berat yang digunakan dalam pembangunan jembatan untuk mengangkat, mengangkut, dan tepatnya menempatkan beton pracetak besar atau balok baja, biasanya beratnya hingga 650 metrik ton. Mesin-mesin ini sangat penting untuk membangun jembatan, jalan layang jalan raya, dan jembatan kereta api, terutama di daerah yang ditinggikan atau sulit diakses.

Fitur Utama dari Peluncur Girder Jembatan 650T:
Kapasitas beban tinggi-Dirancang untuk menangani balok hingga 650 ton, membuatnya cocok untuk konstruksi jembatan rentang besar.

Self-propelled & Modular-Bergerak di sepanjang geladak jembatan atau dukungan sementara, sering menggunakan rel atau crawler.

Rentang & Tinggi yang Dapat Disesuaikan - Dapat dikonfigurasi untuk panjang girder yang berbeda dan ketinggian jembatan.

Penempatan Presisi - Dilengkapi dengan sistem hidrolik atau winch untuk penentuan posisi girder yang akurat.

Sistem Stabilitas & Keselamatan - Termasuk cadik, penyeimbang, dan sensor untuk mencegah tip atau kelebihan beban.

Operasi Remote Control - Sering dioperasikan melalui remote untuk keselamatan dan presisi.

Peluncur Girder Jembatan 650T adalah mesin tugas berat yang digunakan untuk mengangkat dan menempatkan balok jembatan besar selama konstruksi. Berikut adalah komponen utamanya:

1. Hidung Girder\/Peluncuran Utama
Struktur bantalan beban utama yang mendukung girder selama peluncuran.

Seringkali teleskopik atau modular untuk panjang yang dapat disesuaikan.

2. Sistem pengangkat (mekanisme pengangkat)
Termasuk winch, kabel, dan jack hidrolik untuk mengangkat dan memposisikan girder.

Mungkin memiliki beberapa kerekan (misalnya, 2 × 325t atau 4 × 162.5t untuk pengangkatan seimbang).

3. Menara pendukung\/dermaga
Dukungan sementara atau permanen yang menstabilkan peluncur selama penempatan girder.

Dapat disesuaikan untuk berbagai ketinggian jembatan.

4. Meluncurkan Gantry (Jenis Propelled atau Crawler)
Menggerakkan peluncur di sepanjang geladak jembatan atau trek sementara.

Menggunakan domba atau roda hidrolik untuk penggerak.

5. Sistem Hidrolik
Mekanisme pengangkatan, peluncuran, dan penyesuaian kekuatan.

Termasuk pompa, silinder, dan katup kontrol.

6. Kabin Kontrol & Sistem Listrik
Kabin operator dengan kontrol PLC untuk penempatan girder yang tepat.

Sensor untuk pemantauan dan penyelarasan beban.

7. Sistem Counterweights & Stability
Memastikan keseimbangan selama operasi pengangkatan.

Mungkin termasuk outrigger atau bobot pemberat.

8. Peralatan tambahan
Panduan Rol untuk Gerakan Girder Smooth.

Kunci pengaman untuk mencegah penurunan yang tidak disengaja.

Sistem penahan untuk mengamankan peluncur selama operasi.

9. Sistem Transportasi (jika Mobile)
Trek crawler atau transporter modular untuk relokasi.

Peluncur Girder Jembatan 650T adalah mesin tugas berat yang digunakan dalam konstruksi jembatan untuk mengangkat, mengangkut, dan tepatnya menempatkan balok jembatan besar. Berikut adalah keuntungan utamanya:

1. Kapasitas beban tinggi (650 ton)
Dapat menangani balok-balok yang sangat berat dan rentang panjang, mengurangi kebutuhan untuk beberapa crane yang lebih kecil.

Cocok untuk proyek infrastruktur skala besar seperti jalan raya, kereta api, dan jembatan.

2. Penempatan presisi
Memastikan posisi girder yang akurat, penting untuk penyelarasan dan integritas struktural.

Mengurangi penyesuaian manual, menghemat waktu dan biaya tenaga kerja.

3. Keselamatan yang lebih baik
Meminimalkan risiko yang terkait dengan pengangkatan manual dan instalasi girder.

Operasi yang stabil dan terkontrol mengurangi kecelakaan di tempat.

4. Efisiensi Waktu dan Biaya
Mempercepat konstruksi dengan cepat mengangkut dan memasang balok.

Mengurangi ketergantungan pada beberapa crane atau dukungan sementara, menurunkan biaya proyek.

5. kemampuan beradaptasi dengan berbagai jenis jembatan
Bekerja dengan tipe girder yang berbeda (beton pracetak, baja, atau girder komposit).

Dapat disesuaikan untuk berbagai ketinggian dan rentang jembatan.

6. Mengurangi Gangguan Tanah
Beroperasi di sepanjang perataan jembatan, meminimalkan persiapan tanah dibandingkan dengan crane tradisional.

Ideal untuk area yang padat atau sensitif lingkungan.

7. Otomasi & Kontrol Jarak Jauh
Peluncur modern menampilkan kontrol otomatis untuk operasi yang lebih halus.

Pemantauan jarak jauh meningkatkan presisi dan mengurangi kelelahan operator.

8. Kemampuan Rentang Panjang
Dapat memasang girder di atas sungai, lembah, atau jalan raya tanpa dukungan perantara.

9. Dampak lingkungan yang lebih rendah
Mengurangi kebutuhan akan struktur sementara yang luas, mengurangi limbah material.

10. Penjadwalan Proyek yang Ditingkatkan
Mengaktifkan pemasangan girder yang lebih cepat, menjaga proyek -proyek besar di jalurnya.
Peluncur Girder Jembatan 650T meningkatkan efisiensi, keamanan, dan ketepatan dalam konstruksi jembatan skala besar, menjadikannya penting untuk proyek infrastruktur modern.

Peluncur Girder Jembatan 650t adalah mesin tugas berat yang digunakan dalam konstruksi jembatan besar, terutama untuk menempatkan beton pracetak atau balok baja. Ini dirancang untuk menangani girder dengan berat hingga 650 metrik ton, membuatnya cocok untuk jembatan rentang panjang, jembatan, dan proyek jalan raya yang ditinggikan.

Aplikasi utama peluncur girder jembatan 650T:
Jembatan kereta api & kereta api berkecepatan tinggi

Digunakan untuk memasang girder pracetak berat untuk rel kereta api berkecepatan tinggi dan jembatan kereta api konvensional.

Memastikan penyelarasan dan penempatan yang tepat untuk operasi kereta api yang lancar.

Viaducts Highway & Expressway

Menyebarkan balok rentang besar untuk jalan raya dan flyover yang ditinggikan.

Mengurangi waktu konstruksi dibandingkan dengan metode tradisional.

Proyek jembatan mega

Cocok untuk penyeberangan Sungai Rentang Panjang atau Lembah di mana balok melebihi 500t.

Sering digunakan bersama dengan meluncurkan gantri untuk peluncuran tambahan.

Jalan layang & pertukaran perkotaan

Memfasilitasi pemasangan gelagar cepat di daerah perkotaan yang padat dengan gangguan minimal.

Jenis Jembatan Khusus

Digunakan untuk jembatan segmental, jembatan girder kotak, dan jembatan rangka baja.

Dapat menangani konfigurasi rentang yang didukung dan kontinu.

Prosedur produksi untuk peluncur girder jembatan 650T melibatkan beberapa tahap kritis, dari desain dan fabrikasi hingga perakitan dan pengujian. Di bawah ini adalah garis terstruktur dari proses produksi yang khas:

1. Desain & Teknik
Analisis Persyaratan: Tentukan Kapasitas Beban (650T), Panjang SPAN, Mobilitas, dan Kondisi Situs.

Pemodelan CAD: Buat model 3D (menggunakan perangkat lunak seperti AutoCAD, SolidWorks, atau Tekla) untuk komponen struktural.

Analisis stres: Lakukan FEA (analisis elemen hingga) untuk memvalidasi kekuatan, stabilitas, dan resistensi kelelahan.

Kepatuhan Pengaturan: Pastikan kepatuhan terhadap standar (misalnya, EN 1993, AASHTO, atau kode jembatan lokal).

2. Pengadaan materi
Pilihan baja: baja bermutu tinggi (misalnya, S355, Q345B) untuk balok utama, boom, dan dukungan.

Sistem hidrolik\/pneumatik: Pengadaan silinder, pompa, dan katup kontrol dari pemasok bersertifikat.

Komponen Listrik: Motor, Sensor, PLC untuk Otomatisasi dan Sistem Keselamatan.

3. Fabrikasi Komponen
A. Girder utama
Pemotongan: Pemotongan plasma\/laser pelat baja ke dimensi yang diperlukan.

Pengelasan: Pengelasan busur terendam (SAW) untuk sendi longitudinal\/transversal; Ultrasonic Testing (UT) untuk integritas las.

Pemesinan: Lubang bor untuk baut, pin, dan koneksi dengan presisi CNC.

B. Dukungan Kaki & Outriggers
Fabrikasi kaki teleskopik dengan mekanisme penguncian hidrolik.

Memperkuat sambungan kritis dengan pelat GUSSET.

C. Meluncurkan Hidung & Suku Cadang Bantu
Merakit hidung penuntun depan (seringkali lebih ringan untuk mengurangi stres kantilever).

Fabrikasi troli, winch, dan sistem penyeimbang.

4. Majelis & Integrasi
Rakitan bingkai: mendirikan girder utama pada dukungan; Baut\/las balok silang.

Sistem Mekanik: Pasang jack hidrolik, winch, dan sistem traksi.

Sistem Listrik: Panel kontrol kawat, sakelar batas, dan sensor untuk gerakan yang disinkronkan.

Fitur Keselamatan: Tambahkan platform anti-selip, pagar pembatas, dan rem darurat.

5. Kontrol & Pengujian Kualitas
Pemeriksaan Dimensi: Verifikasi toleransi (± 2mm per rentang 10m).

Pengujian non-destruktif (NDT): Radiografi (RT) atau inspeksi partikel magnetik (MPI) untuk lasan.

Pengujian Muat:

Tes Statis: Terapkan 1,25 × beban desain (812.5T) selama 24 jam.

Tes Dinamis: Simulasi peluncuran dengan beban tambahan untuk memeriksa stabilitas.

6. Perawatan & Lukisan Permukaan
Blasting: Baja bidikan bidikan ke standar SA 2.5.

Priming\/Lukisan: Oleskan epoksi seng primer + poliuretan untuk resistensi korosi.

7. Tes Penerimaan Pabrik (Lemak)
Tunjukkan fungsionalitas penuh: meluncurkan, menarik, dan kemudi.

Verifikasi sinkronisasi yang dikendalikan PLC dari sistem hidrolik.

8. Pembongkaran & Pengemasan
Membongkar modul yang dapat diangkut (ditandai untuk pemasangan kembali situs yang mudah).

Lindungi komponen sensitif (misalnya, hidrolika) dengan penutup tahan air.

9. Instalasi & Commissioning di tempat
Dipasang kembali di tempat menggunakan crane dan alat penyelarasan.

Lakukan tes beban akhir dan pelatihan operator.

Perusahaan telah memasang platform manajemen peralatan cerdas, dan telah memasang 310 set (set) robot penanganan dan pengelasan. Setelah menyelesaikan rencana, akan ada lebih dari 500 set (set), dan tingkat jaringan peralatan akan mencapai 95%. 32 jalur pengelasan telah digunakan, 50 direncanakan untuk dipasang, dan tingkat otomatisasi seluruh lini produk telah mencapai 85%.
