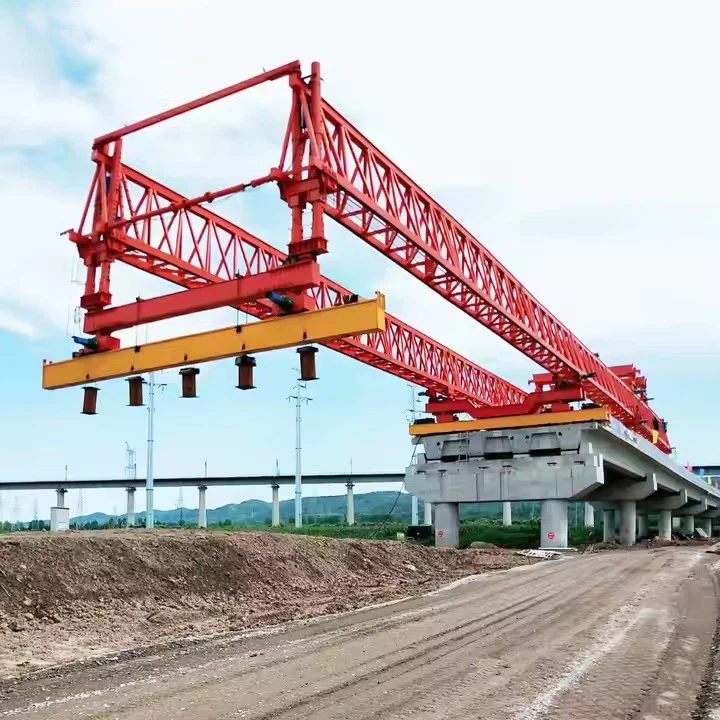

Peralatan peluncuran girder

Girder Launching Equipment adalah mesin khusus yang digunakan dalam konstruksi jembatan untuk mengangkat, transportasi, dan posisi balok (balok horizontal besar) pada tempatnya. Peralatan ini memastikan pemasangan yang aman dan efisien, terutama di lingkungan yang menantang seperti jalan raya, sungai, atau lembah dalam.





Peralatan peluncuran girder sangat penting dalam konstruksi jembatan untuk penempatan balok yang aman dan efisien. Berikut adalah fitur utama dari peralatan peluncuran girder modern:

1. Kapasitas beban tinggi
Dirancang untuk menangani balok tebal (beton pracetak, baja, atau komposit) dengan kapasitas mulai dari 100 hingga 1000+ ton.

Desain struktural yang kuat untuk memastikan stabilitas selama pengangkatan dan peluncuran.

2. Desain Modular & Disesuaikan
Komponen modular memungkinkan kustomisasi untuk berbagai rentang jembatan dan tipe girder.

Boom, penyangga, dan troli yang dapat disesuaikan untuk mengakomodasi panjang dan bobot girder yang bervariasi.

3. Mekanisme peluncuran diri & self-propelled
Beberapa sistem menampilkan kemampuan peluncuran diri, mengurangi kebutuhan akan crane tambahan.

Propulsi hidrolik atau listrik untuk gerakan terkontrol di sepanjang dek jembatan atau dermaga.

4. Posisi & Kontrol Presisi
Sistem hidrolik untuk penempatan girder yang halus dan tepat.

Operasi yang dikendalikan dari jarak jauh untuk keselamatan dan akurasi.

Penyelarasan laser atau GPS yang dipandu untuk penentuan posisi yang tepat.

5. Sistem Keselamatan
Sensor perlindungan kelebihan beban untuk mencegah melebihi batas berat.

Mekanisme anti-selip dan anti-tip untuk stabilitas.

Pengereman darurat dan sistem penguncian yang gagal-aman.

6. Keserbagunaan untuk berbagai jenis jembatan
Cocok untuk jembatan yang didukung, kontinu, dan kantilever.

Dapat digunakan untuk peluncuran segmental dalam konstruksi jembatan tambahan.

7. Efisiensi ereksi cepat & waktu
Mengurangi waktu konstruksi dibandingkan dengan metode berbasis crane tradisional.

Mengaktifkan penempatan girder kontinu tanpa sering reposisi.

8. Jejak Tanah Rendah
Dukungan tanah minimal diperlukan, ideal untuk lokasi kerja yang dibatasi atau ditinggikan.

Beberapa sistem beroperasi dari balok-balok yang ditempatkan sebelumnya, menghilangkan kebutuhan akan crane berbasis darat.

9. Kompatibilitas dengan meluncurkan gantri & pengangkat
Seringkali terintegrasi dengan meluncurkan gantri, rangka angkat, atau transporter untuk operasi yang mulus.

10. Daya Tahan & Perlawanan Cuaca
Dibangun dengan baja berkekuatan tinggi dan pelapis tahan korosi.

Beroperasi secara efektif dalam kondisi cuaca yang keras.















Peralatan peluncuran girder digunakan dalam konstruksi jembatan untuk mengangkat, mengangkut, dan menempatkan balok (balok beton pracetak atau baja) ke posisi akhir mereka. Komponen bervariasi tergantung pada jenis metode peluncuran (misalnya, meluncurkan gantry, peluncur balok, atau bingkai pengangkat), tetapi umumnya mencakup elemen kunci berikut:

1. Gemuk gantry\/peluncuran utama
Kerangka struktural utama yang mencakup dermaga atau mendukung jembatan.

Biasanya terbuat dari rangka baja berkekuatan tinggi atau balok kotak untuk kekakuan.

Bergerak di sepanjang perataan jembatan menggunakan sistem propulsi.

2. Dukung kaki\/outrigger
Berikan stabilitas selama penempatan girder.

Kaki yang dapat disesuaikan yang beristirahat di dermaga jembatan atau dukungan sementara.

Beberapa sistem memiliki dukungan depan dan belakang untuk distribusi berat seimbang.

3. Sistem pengangkat (kerekan\/winch)
Winch hidrolik atau listrik dengan tali kawat\/rantai untuk mengangkat balok.

Mungkin termasuk balok penyebar untuk memastikan distribusi beban yang bahkan.

Beberapa sistem menggunakan jack hidrolik untuk posisi yang tepat.

4. Meluncurkan Hidung (Opsional)
Ekstensi sementara yang melekat pada bagian depan girder selama peluncuran tambahan.

Mengurangi tekanan kantilever dengan memberikan dukungan sementara.

5. Sistem Propulsi (Mekanisme Perjalanan)
Roda, trek, atau bantalan geser untuk menggerakkan gantry di sepanjang jembatan.

Didukung oleh domba jantan hidrolik, motor listrik, atau winch.

6. Paket Hidraulik\/Daya
Memberikan tekanan hidrolik untuk pengangkatan, propulsi, dan penyesuaian.

Termasuk pompa, katup kontrol, dan selang.

7. Sistem Kontrol
Kabin operator atau kendali jarak jauh untuk penempatan girder yang tepat.

Sensor dan sistem pemantauan untuk beban, penyelarasan, dan stabilitas.

8. Bantalan & Panduan sementara
Mendukung girder selama penempatan sampai bantalan permanen dipasang.

Panduan Alignment memastikan penentuan posisi yang akurat.

9. Komponen Keselamatan
Perangkat anti-selip, perlindungan kelebihan beban, dan rem darurat.

Angin menguatkan stabilitas dalam cuaca buruk.









Peralatan peluncuran girder banyak digunakan dalam konstruksi jembatan untuk pemasangan girder yang efisien (balok beton pracetak atau baja). Berikut adalah beberapa keuntungan utama menggunakan peralatan peluncuran girder:

1. Efisiensi & Kecepatan Tinggi
Instalasi Cepat: Memungkinkan penempatan cepat girder beberapa dalam satu operasi, mengurangi waktu konstruksi.

Alur kerja kontinu: meminimalkan gangguan dibandingkan dengan metode berbasis crane tradisional.

2. Keselamatan yang ditingkatkan
Pengurangan tenaga kerja manual: Membatasi paparan pekerja dengan ketinggian dan kondisi berbahaya.

Operasi yang stabil: Peralatan dirancang untuk menangani beban berat dengan presisi, mengurangi risiko kecelakaan.

3. Hemat biaya
Biaya tenaga kerja yang lebih rendah: membutuhkan lebih sedikit pekerja dibandingkan dengan metode konvensional.

Mengurangi kebutuhan untuk beberapa crane: menghilangkan biaya memobilisasi crane besar untuk setiap penempatan girder.

4. Keserbagunaan
Beradaptasi dengan jenis jembatan yang berbeda: Cocok untuk berbagai jenis girder (balok-i, balok kotak, balok-U).

Bekerja di medan yang menantang: efektif di daerah dengan akses terbatas (di atas sungai, jalan raya, atau tanah yang tidak rata).

5. Presisi & Kontrol
Posisi yang akurat: Memastikan girder ditempatkan dengan benar dengan penyesuaian minimal.

Proses Peluncuran Terkendali: Mengurangi risiko misalignment atau kerusakan selama instalasi.

6. Gangguan situs minimal
Mengurangi gangguan lalu lintas: Ideal untuk daerah perkotaan atau jalan raya\/kereta api aktif.

Dampak lingkungan yang lebih rendah: lebih sedikit gangguan kebisingan dan tanah dibandingkan dengan crane berat.

7. Kapasitas beban tinggi
Menangani Girder Berat & Panjang: Mampu meluncurkan balok rentang besar yang mungkin terjadi dengan crane konvensional.

8. Desain modular & dapat digunakan kembali
Majelis & Pembongkaran Mudah: Dapat diangkut dan digunakan kembali untuk beberapa proyek.

SCalable untuk rentang yang berbeda: Disesuaikan untuk berbagai panjang dan ketinggian jembatan.





Peralatan peluncuran girder sangat penting dalam konstruksi jembatan, terutama untuk menempatkan pracetak atau balok baja secara efisien dan aman. Di bawah ini adalah aplikasi dan pertimbangan utama:

1. Aplikasi
Girder beton pracetak: Digunakan untuk jalan raya, kereta api, dan jembatan pejalan kaki.

Girders baja: Umum di jembatan rentang panjang, seperti balok kotak atau balok-I.

Konstruksi jembatan segmental: Untuk peluncuran bertahap geladak jembatan.

Meluncurkan rintangan: Berguna ketika crane tidak dapat mengakses situs (misalnya, sungai, jalan raya, atau lembah).

2. Jenis peralatan peluncuran girder
Meluncurkan Sistem Gantry:

Gantri modular dengan kemampuan self-propelled.

Digunakan untuk konstruksi kantilever seimbang atau span-by-span.

Transporter modular propelled mandiri (SPMT):

Trailer hidrolik untuk menggerakkan balok berat.

Meluncurkan Balok & Sistem Winch:

Balok sementara dengan winch untuk menggeser balok ke tempatnya.

Peralatan Metode Peluncuran Tambung (ILM):

Jack hidrolik dan bantalan geser untuk mendorong girder secara berurutan.





Prosedur produksi untuk peralatan peluncuran girder (digunakan dalam konstruksi jembatan untuk mengangkat dan memposisikan girder) melibatkan beberapa tahapan kritis untuk memastikan keamanan, presisi, dan keandalan. Di bawah ini adalah garis terstruktur dari proses pembuatan khas:

1. Desain & Teknik
Desain Konseptual: Berdasarkan persyaratan proyek (panjang rentang, berat girder, kondisi situs).

Teknik terperinci:

Analisis struktural (kapasitas beban, distribusi tegangan).

Desain sistem hidrolik\/pneumatik (untuk mekanisme peluncuran).

Pemodelan & Simulasi CAD (Analisis Elemen Hingga untuk Komponen Kritis).

Kepatuhan Pengaturan: Pastikan kepatuhan terhadap standar (AASHTO, EN, ISO, dll.).

2. Pengadaan materi
Bahan utama:

Baja berkekuatan tinggi (untuk balok, boom, dan penyangga).

Silinder hidrolik, motor, dan sistem kontrol.

Paduan tahan aus (untuk bagian geser).

Pemeriksaan Kualitas: Sertifikasi Bahan (ASTM\/EN), Pengujian UT\/MT untuk Cacat.

3. Fabrikasi Komponen
A. Komponen Struktural
Pemotongan: Plasma\/oxy-bahan bakar atau pemotongan laser pelat baja.

Pengelasan:

Pengelasan busur terendam (SAW) untuk bagian tebal.

Pengelasan busur logam terlindung (SMAW) untuk sambungan.

NDT pasca-weld (X-ray, pengujian ultrasonik).

Pemesinan: Milling\/Pengeboran CNC untuk lubang dan koneksi presisi.

B. Sistem Mekanik
Majelis Hidrolik:

Pompa, katup, silinder, dan selang.

Pengujian tekanan (pemeriksaan kebocoran).

Mekanisme Lacak\/Peluncuran:

Fabrikasi rel atau meluncurkan hidung.

Sistem perlengkapan\/winch untuk pergerakan.

C. Sistem Listrik & Kontrol
Sensor (beban, penyelarasan).

Panel kontrol berbasis PLC untuk otomatisasi.

4. Majelis & Integrasi
Sub-rakitan: Bergabung dengan komponen yang lebih kecil (misalnya, bagian boom).

Perakitan Penuh:

Mendirikan bingkai utama.

Memasang sistem mekanik\/hidrolik.

Sistem kontrol kabel.

Pemeriksaan Alignment: Pastikan semua bagian yang bergerak beroperasi dengan lancar.

5. Pengujian & Kontrol Kualitas
Pengujian Muat:

Tes statis (110% dari beban desain maks).

Tes dinamis (peluncuran girder simulasi).

Tes fungsional:

Kinerja sistem hidrolik.

Rem darurat\/interlock keselamatan.

Inspeksi akhir: akurasi dimensi, integritas las, lapisan cat.

6. Perawatan & Lukisan Permukaan
Blasting: Tembakan peledakan untuk menghilangkan karat\/kotoran.

Priming\/Coating:

Primer kaya seng untuk resistensi korosi.

Mantel poliuretan (tahan cuaca).

7. Kemasan & Pengiriman
Pembongkaran (jika diperlukan untuk transportasi).

Pengemasan: Perawatan anti-rust untuk pengiriman laut.

Dokumentasi: Manual, Laporan Uji, Sertifikasi.

8. Instalasi & Commissioning di tempat
Penyatuan kembali di lokasi konstruksi.

Percobaan berjalan dengan balok yang sebenarnya.

Pelatihan operator.





Perusahaan telah memasang platform manajemen peralatan cerdas, dan telah memasang 310 set (set) robot penanganan dan pengelasan. Setelah menyelesaikan rencana, akan ada lebih dari 500 set (set), dan tingkat jaringan peralatan akan mencapai 95%. 32 jalur pengelasan telah digunakan, 50 direncanakan untuk dipasang, dan tingkat otomatisasi seluruh lini produk telah mencapai 85%.
