Derek Gantri Ganda





A derek gantri ganda, juga dikenal sebagai aderek gantry girder ganda, adalah{0}}mesin pengangkat tugas berat yang banyak digunakan untuk penanganan material luar ruangan. Ini fiturdua balok paralelditopang oleh kaki-kaki yang bergerak sepanjang rel yang dipasang di tanah. Desain ini memungkinkan derek untuk membawabeban besar pada bentang lebardengan stabilitas dan{0}}kapasitas menahan beban yang sangat baik.

---

Karakteristik Utama:

Struktur: Terdiri dari dua balok utama, kaki berbentuk A- atau U-, sistem kerekan troli, gerbong ujung, dan sistem listrik/kontrol.

Kapasitas: Biasanya berkisar dari5 ton hingga 500+ ton, tergantung pada konfigurasi.

Menjangkau: Dapat dirancang khusus-untuk bentang lebar, cocok untuk pekarangan luas atau pabrik.

Pergerakan: Beroperasi padarel-di permukaan tanah, memberikan gerakan horizontal yang fleksibel dan luas.

---

Keuntungan:

Kapasitas Beban Tinggi: Balok ganda menopang beban lebih besar dibandingkan desain balok tunggal.

Stabilitas dan Keamanan: Peningkatan integritas struktural, sehingga ideal untuk beban berat atau besar.

Keserbagunaan: Cocok untuk berbagai tugas pengangkatankonstruksi, galangan kapal, halaman rel, Danpabrik baja.

Dapat disesuaikan: Dapat dilengkapi dengan jalan setapak, kantilever, dan kerekan khusus untuk memenuhi kebutuhan spesifik.

---

Aplikasi:

Halaman beton pracetak

Area fabrikasi dan perakitan baja

Pembuatan kapal dan perbaikan kapal

Penanganan kontainer di pelabuhan

Tempat perakitan turbin angin







1. Balok Utama Ganda (Girder)

Fungsi: Berfungsi sebagai-struktur penahan beban utama.

Fitur: Dua balok penopang tipe kotak-atau rangka-paralel memberikan kekuatan dan kekakuan tinggi untuk pengangkatan berat.



.



Troli dengan Hoist

Fungsi: Bergerak di sepanjang balok utama dan melakukan operasi pengangkatan.

Komponen:

Mekanisme pengangkatan: Kerekan atau winch tali kawat dengan motor dan rem

Bingkai troli: Menampung kerekan dan memberikan gerakan lateral

Mekanisme perjalanan: Roda dan motor bertenaga untuk pergerakan melintasi balok penopang





3. Gerbong Akhir / Balok Akhir

Fungsi: Terletak di kedua ujung gantry, menghubungkan kaki dan roda pendukung untuk pergerakan crane.

Fitur: Dilengkapi dengan roda penggerak dan mekanisme pemandu untuk penyelarasan rel

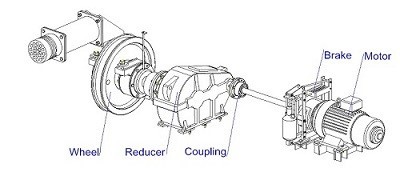

4. Mekanisme Perjalanan Derek

Fungsi: Memindahkan seluruh gantry crane di sepanjang rel tanah.

Komponen:

Motor listrik

Gearbox

Roda (roda baja)dengan flensa

Kontrol: Biasanya dioperasikan melalui kabin atau remote control



5. Mekanisme perjalanan troli

1. Mekanisme perjalanan troli dari gantry crane industri bertanggung jawab untuk menggerakkan kerekan atau mekanisme pengangkatan secara horizontal di sepanjang balok atau gantry utama crane. Hal ini memungkinkan crane untuk memposisikan beban secara tepat pada arah melintang.

2. Mekanisme perjalanan troli terdiri dari beberapa komponen utama:

Komponen Mekanisme Perjalanan Troli

Unit Penggerak: Biasanya merupakan motor listrik, unit penggerak menyediakan tenaga untuk menggerakkan troli. Besar kecilnya dan kapasitas motor tergantung pada kapasitas angkat crane dan kecepatan troli yang dibutuhkan.

Gearbox: Gearbox mengurangi kecepatan tinggi keluaran motor ke kecepatan lebih rendah yang sesuai untuk perjalanan troli. Hal ini juga meningkatkan torsi, yang diperlukan untuk menggerakkan mekanisme kerekan dan beban apa pun yang terpasang.

Roda atau Rol: Troli berjalan di atas roda atau rol yang dipasang pada gandar. Roda atau roller ini berjalan di sepanjang flensa atau track pada balok utama, memungkinkan troli bergerak maju mundur.

Sistem Rem: Sistem pengereman diintegrasikan ke dalam troli untuk mengontrol pergerakannya dan menahannya pada posisinya saat diperlukan. Ini bisa berupa rem mekanis, rem elektromekanis, atau sistem pengereman dinamis.

3. Mekanisme perjalanan troli sangat penting untuk memposisikan beban secara tepat dalam arah melintang. Hal ini memungkinkan derek untuk menempatkan muatan secara akurat di berbagai titik di sepanjang gantri. Perawatan yang tepat dan pemeriksaan rutin sangat penting untuk memastikan mekanisme troli beroperasi dengan lancar dan aman. Masalah apa pun pada mekanisme ini dapat berdampak signifikan terhadap efisiensi dan keselamatan operasional crane, sehingga masalah apa pun harus segera diatasi.



6. Roda derek

1. Roda derek pada gantri derek industri adalah komponen penting yang memungkinkan derek bergerak di sepanjang balok atau rel landasan pacu. Roda ini dirancang untuk menopang bobot derek, bebannya, dan gaya dinamis tambahan apa pun yang dihasilkan selama pengoperasian.

2.Berikut adalah fitur utama dan fungsi roda derek:

Fitur Roda Derek

Bahan: Roda derek biasanya terbuat dari-bahan berkekuatan tinggi seperti baja atau besi tuang untuk memastikan roda derek dapat menahan beban berat dan tekanan yang terkait dengan operasi pengangkatan.

Ukuran dan Konfigurasi: Ukuran roda bervariasi tergantung pada kapasitas dan desain derek. Ukurannya bisa lebih besar agar derek yang lebih berat dapat mendistribusikan beban secara lebih merata. Jumlah roda per gandar dan jumlah gandar per derek juga dapat bervariasi berdasarkan kebutuhan desain.

3. Roda derek memainkan peran penting dalam mobilitas dan stabilitas gantry crane industri. Mereka bertanggung jawab untuk memindahkan berat derek dan bebannya ke balok atau rel landasan pacu sambil memungkinkan perjalanan yang lancar. Daya tahan dan efisiensi pergerakan crane sangat bergantung pada kualitas dan kondisi roda tersebut.

4. Perawatan roda derek yang benar, termasuk inspeksi rutin dan penggantian komponen aus secara tepat waktu, sangat penting untuk pengoperasian derek yang aman dan andal. Mengabaikan perawatan roda dapat menyebabkan peningkatan waktu henti, penurunan efisiensi, dan potensi bahaya keselamatan.



7. Kait Derek

1. Kait derek pada gantry crane industri adalah komponen penting yang memungkinkan derek mengangkat dan memindahkan berbagai beban. Pengait adalah titik kontak antara mekanisme pengangkatan derek dan beban, menjadikannya antarmuka yang penting untuk pengoperasian yang aman dan efisien.

2.Berikut adalah fitur utama dan fungsi kait derek:

Fitur Kait Derek

Bahan: Kait derek biasanya terbuat dari-baja berkekuatan tinggi atau baja paduan untuk memastikan kait tersebut dapat menahan beban berat yang terlibat dalam operasi pengangkatan. Bahan ini dipilih karena daya tahan dan ketahanannya terhadap keausan

Desain: Desain pengait dilengkapi bukaan di bagian atas untuk dipasang ke tali pengangkat, rantai, atau alat pengangkat lainnya. Bagian bawah pengait memiliki bentuk melengkung yang memungkinkan pengait terpasang dengan aman pada titik angkat beban.

Kait Pengaman: Banyak pengait yang dilengkapi dengan kait pengaman atau mekanisme pengunci untuk mencegah muatan tergelincir secara tidak sengaja. Kait ini harus dibuka secara manual untuk melepaskan beban pada lokasi yang diinginkan.

Peringkat Beban: Setiap kait diberi peringkat untuk beban maksimum tertentu, dan penting untuk menggunakan kait yang diberi peringkat untuk beban yang dimaksudkan untuk memastikan keselamatan dan kepatuhan terhadap peraturan.

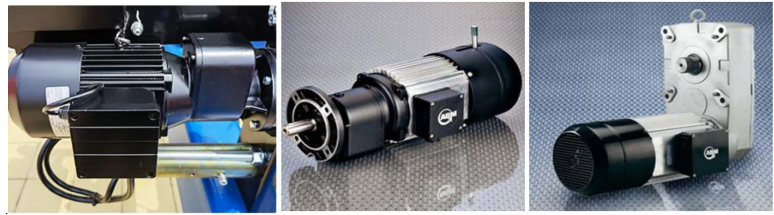

Motor

Motor gantry crane industri merupakan komponen penting yang menyediakan tenaga yang diperlukan untuk mengangkat dan memindahkan beban. Motor pada gantry crane biasanya bertenaga listrik dan dapat dikategorikan menjadi dua tipe utama berdasarkan fungsinya: motor pengangkat dan motor penggerak (atau melintasi).

Motor pengangkat bertanggung jawab untuk mengangkat dan menurunkan pengait atau pegangan yang berhubungan dengan beban. Fungsi utama motor ini adalah untuk mengontrol pergerakan vertikal mekanisme pemuatan crane.

Motor derek adalah pembangkit tenaga derek gantri industri, menyediakan energi yang dibutuhkan untuk operasi pengangkatan dan pemindahan. Kinerja, keandalan, dan keamanan derek sangat bergantung pada efisiensi dan daya tahan motor. Pemilihan, pemeliharaan, dan pemeriksaan berkala yang tepat terhadap motor-motor ini sangat penting untuk memastikan derek beroperasi dengan lancar dan aman. Masalah apa pun pada motor dapat menyebabkan inefisiensi operasional, peningkatan waktu henti, dan potensi risiko keselamatan, sehingga perhatian segera terhadap masalah motor menjadi penting.

.

Sistem alarm suara dan cahaya & saklar batas

1. Derek gantri industri dilengkapi dengan sistem alarm suara dan cahaya serta sakelar batas untuk meningkatkan keselamatan dan efisiensi operasional. Komponen-komponen ini berperan penting dalam mencegah kecelakaan dan memastikan derek beroperasi sesuai parameter yang ditentukan.

2. Sistem Alarm Suara dan Cahaya

Sistem alarm suara dan cahaya dirancang untuk mengingatkan personel di sekitar derek tentang status operasionalnya. Sistem ini sangat penting dalam lingkungan di mana derek beroperasi di dekat pekerja atau di mana jarak pandang terbatas.

3. Sakelar Batas

Sakelar batas adalah perangkat elektronik yang berfungsi sebagai fitur keselamatan penting pada derek gantri industri. Mereka mendeteksi posisi derek atau komponennya dan memutus aliran listrik ketika derek mencapai batas operasionalnya, sehingga mencegah potensi kecelakaan dan kerusakan.

4. Sistem alarm suara dan cahaya serta sakelar batas merupakan bagian integral dari pengoperasian derek gantri industri yang aman. Sistem alarm memastikan personel mengetahui pergerakan dan status operasional derek, sehingga mengurangi risiko tabrakan atau bahaya lainnya. Sebaliknya, sakelar batas mengotomatiskan keselamatan dengan mencegah derek beroperasi secara fisik melampaui batas desainnya. Bersama-sama, sistem ini berkontribusi terhadap tempat kerja yang lebih aman dan melindungi peralatan derek serta personel yang bekerja di sekitarnya. Pemeliharaan yang tepat dan pengujian rutin terhadap sistem ini sangat penting untuk memastikan sistem berfungsi dengan andal dan efektif.

10.Perangkat Keamanan

Perangkat Perlindungan Kelebihan Beban

Perangkat perlindungan kelebihan beban dirancang untuk mencegah derek beroperasi melebihi batas beban kerja amannya. Perangkat ini memantau beban yang diangkat dan akan mengirimkan peringatan atau mematikan derek jika beban melebihi batas yang ditentukan. Hal ini penting untuk mencegah kerusakan struktural pada crane dan menghindari kecelakaan yang dapat terjadi akibat kelebihan beban.

Sakelar Batas

Seperti disebutkan sebelumnya, sakelar batas secara otomatis menghentikan derek ketika mendekati akhir jangkauan perjalanannya atau ketika salah satu komponennya mencapai batas operasionalnya. Sakelar ini penting untuk mencegah derek melampaui batas fisiknya, yang dapat mengakibatkan kerusakan pada struktur atau tabrakan dengan rintangan.

Perangkat Anti-Tabrakan

Perangkat anti-tabrakan sangat penting dalam lingkungan tempat beberapa derek beroperasi dalam jarak dekat atau di mana terdapat lalu lintas darat yang signifikan. Perangkat ini menggunakan sensor, kamera, atau teknologi lain untuk mendeteksi keberadaan benda lain di jalur derek dan memperingatkan operator atau secara otomatis menghentikan pergerakan derek untuk mencegah tabrakan.

Tombol Berhenti Darurat

Tombol berhenti darurat adalah kontrol yang dioperasikan secara manual yang memungkinkan operator derek atau personel resmi mana pun untuk segera menghentikan semua pengoperasian derek jika terjadi keadaan darurat. Tombol-tombol ini ditempatkan secara strategis agar mudah dijangkau oleh operator dan sering kali berwarna merah dan sangat terlihat.

Sistem Rem

Sistem rem pada derek gantri industri dirancang untuk menahan beban dengan aman di tempatnya saat tidak bergerak dan memberikan penghentian terkendali selama pengoperasian. Rem ini dapat berupa rem mekanis, elektrik, atau kombinasi keduanya, dan sangat penting untuk mencegah pergerakan beban yang tidak terduga yang dapat menyebabkan kecelakaan.

Indikator Levelness

Indikator kerataan digunakan untuk memastikan bahwa derek berada pada ketinggian selama pengoperasian, terutama saat mengangkat beban yang presisi atau rumit. Pengangkatan yang tidak merata dapat menyebabkan beban bergeser, yang berpotensi menyebabkan hilangnya kendali dan kecelakaan. Indikator ini membantu operator menjaga keseimbangan dan stabilitas derek.

Indikator Beban Kerja Aman

Indikator beban kerja aman dengan jelas menandai kapasitas beban aman maksimum untuk derek. Informasi ini penting bagi operator untuk memastikan derek tidak kelebihan beban dan beroperasi sesuai spesifikasi desainnya.



11.Mode Kontrol

1.Kontrol Manual

Intervensi Langsung: Operator derek secara langsung mengontrol gerakan mengangkat dan menggerakkan derek menggunakan roda tangan, tuas, atau tombol tekan. Mode ini memerlukan operator terampil yang dapat menyinkronkan gerakan secara manual untuk mencapai posisi beban yang diinginkan.

Mekanisme Sederhana: Sistem kontrol manual umumnya lebih sederhana dalam desain dan kurang rentan terhadap kegagalan yang kompleks.

Presisi Terbatas: Ketepatan gerakan derek terbatas pada keterampilan dan pengalaman operator.

2.Semi-Kontrol Otomatis

Pengoperasian yang Dibantu: Operator derek menggunakan perangkat kontrol seperti joystick atau sakelar dayung untuk memerintahkan derek, namun sistem ini mencakup fitur otomatis yang membantu dalam mengendalikan kecepatan dan sinkronisasi.

Keamanan yang Ditingkatkan: Sistem semi{0}}otomatis sering kali menyertakan fitur keselamatan seperti berhenti otomatis pada batas muatan atau batas perjalanan.

Peningkatan Efisiensi: Sistem ini dapat meningkatkan efisiensi operasional dengan mengurangi kebutuhan akan operator yang sangat terampil.

3. Kontrol Sepenuhnya Otomatis

Pengontrol Logika yang Dapat Diprogram (PLC): Pengoperasian derek diatur oleh PLC, yang dapat diprogram untuk melakukan rangkaian operasi tertentu secara otomatis.

Kontrol yang Tepat: Sistem yang sepenuhnya otomatis menawarkan kontrol yang presisi terhadap pergerakan derek, sehingga memungkinkan manuver rumit dilakukan secara konsisten.

Mengurangi Kesalahan Manusia: Sistem otomatis mengurangi potensi kesalahan manusia, meningkatkan keselamatan dan keandalan.

Pengoperasian Jarak Jauh: Dalam beberapa kasus, derek otomatis dapat dioperasikan dari jarak jauh, sehingga operator tidak perlu berada di lingkungan yang berpotensi berbahaya.

4. Kontrol Radio

Pengoperasian Nirkabel: Operator derek menggunakan pemancar radio untuk mengendalikan derek dari jarak jauh, yang khususnya berguna di lingkungan di mana kontak visual dengan derek terbatas.

Peningkatan Fleksibilitas: Kontrol radio memungkinkan operator bergerak bebas di sekitar area kerja sambil mempertahankan kendali derek.

Pertimbangan Keselamatan: Manajemen frekuensi dan langkah-langkah keamanan yang tepat harus diterapkan untuk mencegah gangguan atau pengoperasian derek tanpa izin.

5. Kontrol Komputer

Sistem Tingkat Lanjut: Beberapa gantry crane mungkin menggunakan sistem komputer yang mengintegrasikan fitur-fitur canggih seperti visi mesin, kecerdasan buatan, dan analisis data untuk mengoptimalkan pengoperasian.

Pengumpulan Data: Derek{0}}yang dikendalikan komputer dapat mengumpulkan data operasional, yang dapat digunakan untuk perencanaan pemeliharaan dan optimalisasi operasional.

Opsi Antarmuka: Operator dapat berinteraksi dengan derek melalui layar sentuh atau antarmuka canggih lainnya, memberikan umpan balik terperinci dan opsi kontrol.



12. Sketsa









Keuntungan dari Derek Gantry Ganda

A derek gantri ganda(derek gantri girder ganda) menawarkan berbagai keunggulan, khususnya dalam tugas-tugas berat dan-penanganan material skala besar. Berikut manfaat utamanya:

---

1. Kapasitas Pengangkatan Tinggi

Desain girder ganda memungkinkannyakekuatan menahan beban-yang lebih besar, sehingga cocok untuk diangkatbeban beratmulai dari5 ton sampai dengan 500+ ton.

Ideal untuk industri yang memerlukan-pengangkatan berkapasitas tinggipabrik baja, galangan kapal, Danpekarangan pracetak.

---

2. Rentang Luas dan Cakupan Besar

Dapat menampungrentang yang lebih panjangdaripada derek girder tunggal, penutupwilayah kerja yang luastanpa memerlukan banyak derek.

Sangat baik untuk aplikasi luar ruangan seperti pekarangan kontainer, depo kereta api, dan zona perakitan.

---

3. Stabilitas dan Kekakuan Unggul

Struktur-balok ganda menyediakanpeningkatan kekuatan mekanik, memastikan pengoperasian yang lebih aman selama pengangkatan yang berat atau canggung.

Meminimalkan defleksi dan goyangan, mempertahankanpenyelarasan bebandan mengurangi tekanan struktural.

---

4. Kustomisasi Fleksibel

Memungkinkan penyesuaian dengan:

Lengan kantileveruntuk pengangkatan yang menjorok

Jalan setapakuntuk akses pemeliharaan

Berbagai sistem hoist dan trolitergantung kebutuhan operasional

---

5. Penanganan Material yang Efisien

Dilengkapi dengan troli yang berjalan di antara dua balok penopang, semakin ditingkatkanketinggian mengangkatDanjangkauan perjalanan kait.

Gerakan simultanderek, troli, dan kerekan meningkatkan produktivitas.

---

6. Dapat Beradaptasi dengan Lingkungan yang Keras

Dirancang untukpenggunaan di luar ruangan, dengan opsi untuktahan cuaca, ketahanan terhadap korosi, Dansistem penahan tahan angin.

Berkinerja baik di industri seperti pembuatan kapal, pertambangan, dan konstruksi berat.

---

7. Sistem Keamanan dan Kontrol Tingkat Lanjut

Terintegrasi denganKontrol PLC, penggerak frekuensi variabel (VFD), Danpengoperasian jarak jauh atau kabin.

Perangkat keselamatan seperti perlindungan beban berlebih, sakelar batas, dan rem darurat memastikannyaoperasi yang andal.

---

8. Mengurangi Pekerjaan Sipil Dibandingkan dengan Overhead Cranes

Karena gantry crane tidak memerlukan landasan pacu yang ditinggikan atau kolom pendukung,pemasangannya lebih sederhana dan-lebih hemat biaya, terutama di lokasi luar ruangan atau sementara.





1. Halaman Beton Pracetak

Mengangkat dan mengangkut barang beratsegmen pracetak, balok, Danlempengan

Memungkinkan penanganan simultan beberapa komponen besar

2. Pabrik Fabrikasi Baja dan Logam

Bergerakpelat baja, kumparan, balok penopang, Danrakitan buatan

Digunakan untuk pengelasan, permesinan, dan dukungan jalur perakitan

3. Tempat Pembuatan dan Perbaikan Kapal

Pengangkatanbagian lambung kapal, bagian-bagian mesin, Danmodul berat

Sangat baik untukrakitan dok terbukadan proyek kelautan{0}}berskala besar

4. Halaman Kereta Api dan Pemeliharaan Lokomotif

Penanganankomponen kereta api, as, casis, Dangerbong

Digunakan untuk peletakan lintasan dan operasi pemeliharaan

5. Lokasi Konstruksi

Bergerakbundel tulangan, sistem bekisting, Dankomponen yang telah-dirakit sebelumnya

Cocok untuk ukuran besarproyek infrastrukturseperti jembatan dan jalan raya

6. Tempat Penampungan Kontainer / Terminal Pengangkutan

Memuat dan membongkarwadah ISO, terutama dengan balok penyebar kontainer

Berguna di pusat logistik,terminal antarmoda, Danpelabuhan kereta api

7. Sektor Tenaga dan Energi

Pengangkatantransformator, bagian turbin, Dankomponen tenaga angin

Digunakan dipembangunan pembangkit listrik, pembangkit listrik tenaga air, Danladang angin

8. Manufaktur Pertambangan dan Alat Berat

Penanganannya besarmesin, bagian peralatan, Dankerangka struktural

Berguna di bengkel perakitan penghancur, bor, atau peralatan besar lainnya





1. Desain dan Rekayasa

Rekayasa Terperinci: Mengembangkan gambar dan spesifikasi teknik terperinci, termasuk balok utama, kerekan, troli, gerbong ujung, dan komponen lainnya.

Simulasi dan Pemodelan: Gunakan-desain berbantuan komputer (CAD) dan alat simulasi untuk memodelkan kinerja derek dan mengoptimalkan desainnya.

2. Pemilihan Bahan

Spesifikasi Bahan: Pilih bahan-berkualitas tinggi yang memenuhi persyaratan kekuatan, daya tahan, dan tahan panas. Bahan umum meliputi-baja berkekuatan tinggi, paduan, dan pelapis khusus.

Pengadaan: Sumber bahan dari pemasok yang disetujui, memastikan bahan tersebut memenuhi standar kualitas dan sertifikasi yang diperlukan.

3. Fabrikasi Komponen

Pemotongan dan Pembentukan: Memotong dan membentuk bahan mentah menjadi komponen yang diperlukan, seperti balok, kolom, dan braket. Ini mungkin melibatkan proses seperti pemotongan plasma, pemotongan laser, dan permesinan. Pengelasan dan Perakitan: Mengelas komponen bersama-sama untuk membentuk elemen struktural derek. Hal ini mencakup pengelasan balok utama, gerbong ujung, dan bagian-yang menahan beban lainnya.

4. Majelis

Sub-Perakitan: Merakit masing-masing komponen, seperti sistem pengangkat, troli, dan gerbong akhir, menjadi sub-rakitan. Hal ini melibatkan pemasangan bagian-bagian bersama-sama dan memastikan keselarasan yang tepat. Rakitan Utama: Gabungkan sub-rakitan untuk membangun struktur derek yang lengkap. Ini termasuk pemasangan kerekan dan troli pada balok utama, pemasangan gerbong ujung, dan pemasangan sistem kontrol.

5. Integrasi Sistem

Sistem Kelistrikan: Pasang komponen kelistrikan, termasuk motor, panel kontrol, kabel, dan sensor. Pastikan sistem kelistrikan derek terintegrasi dan diuji dengan benar.

Sistem Kontrol: Menerapkan dan mengonfigurasi sistem kontrol, seperti pengontrol logika yang dapat diprogram (PLC), kendali jarak jauh, dan perangkat keselamatan. Verifikasi bahwa sistem kontrol berfungsi dengan benar dan dikalibrasi.

6. Pengujian dan Penjaminan Mutu

Pengujian Pra-Operasional: Melakukan pengujian pra-operasional untuk memeriksa fungsi derek, termasuk pengujian beban, pengujian operasional mekanisme pengangkatan dan perjalanan, serta pemeriksaan sistem kontrol.

Pengujian Keamanan: Verifikasi bahwa fitur keselamatan, seperti sakelar batas, alarm, dan penghentian darurat, berfungsi dengan benar dan memenuhi standar keselamatan.

Inspeksi: Lakukan inspeksi mendetail terhadap struktur dan komponen derek untuk memastikan kepatuhan terhadap spesifikasi desain dan standar kualitas.

7. Penyesuaian dan Kalibrasi Akhir

Penyempurnaan-Penyesuaian: Lakukan penyesuaian yang diperlukan untuk mengoptimalkan kinerja derek dan memastikan kelancaran pengoperasian. Hal ini mungkin termasuk mengkalibrasi sensor, menyesuaikan kontrol, dan-menyempurnakan sistem pengangkatan.

Dokumentasi: Menyiapkan dan meninjau dokumentasi, termasuk manual pengoperasian, panduan pemeliharaan, dan instruksi keselamatan.

8. Pengiriman dan Pemasangan

Pengangkutan: Atur pengangkutan derek ke lokasi pemasangan, pastikan derek ditangani dan dikirim dengan aman untuk mencegah kerusakan.

Instalasi: Mengawasi pemasangan crane di fasilitas pelanggan, termasuk perakitan, penyelarasan, dan koneksi ke sumber listrik dan sistem kontrol.

Pelatihan: Memberikan pelatihan bagi operator dan personel pemeliharaan untuk memastikan mereka memahami prosedur pengoperasian dan keselamatan derek.

9. Komisioning dan Serah Terima

Komisioning: Lakukan uji komisioning akhir untuk memverifikasi bahwa derek beroperasi dengan benar dalam kondisi{0}dunia nyata dan memenuhi spesifikasi kinerja.

Serah terima: Menyerahkan derek secara resmi kepada pelanggan, dengan menyediakan semua dokumentasi yang diperlukan, termasuk sertifikat kepatuhan, informasi garansi, dan jadwal pemeliharaan.







Inspeksi Bahan

Pemeriksaan Kualitas: Pemeriksaan kualitas yang ketat dilakukan pada bahan baku yang dibeli untuk memastikan bahwa bahan tersebut memenuhi persyaratan desain dan standar nasional.

Penyimpanan Bahan: Bahan yang memenuhi syarat disimpan sesuai klasifikasi untuk mencegah korosi atau kerusakan.

Memotong dan Membentuk

Pemotongan Baja: Gunakan pemotongan plasma, pemotongan laser atau pemotongan api dan teknologi lainnya untuk memotong baja sesuai dengan ukuran gambar desain.

Pemrosesan Pembentukan: Bentuk pelat baja melalui proses pembengkokan, penggulungan, pengelasan, dan proses lainnya untuk membuat balok utama, balok ujung, dan bagian struktural lainnya.

Pengelasan

Pengelasan Komponen: Bagian baja yang dipotong dan dibentuk dilas ke dalam struktur utama seperti balok utama, balok ujung, dan troli. Proses pengelasan perlu dikontrol secara ketat untuk memastikan kekuatan struktural dan kualitas pengelasan.

Inspeksi Las: Gunakan-teknologi pengujian non-destruktif (seperti pengujian ultrasonik, pengujian radiografi) untuk memeriksa lasan guna memastikan tidak ada retakan atau cacat lainnya.

permesinan

Pemesinan Presisi: Pemesinan presisi dilakukan pada komponen utama derek, seperti set roda, dudukan bantalan, katrol, dll., untuk memastikan keakuratan dimensi dan kualitas permukaannya.

Perakitan seluruh mesin

Perakitan umum: Berdasarkan pra-perakitan, perakitan derek secara keseluruhan dilakukan, termasuk pemasangan akhir balok utama, balok ujung, mekanisme pengangkatan, mekanisme berjalan, dll.

Komisioning dan pengujian

Dalam kondisi dinamis, kinerja pengoperasian derek diuji, termasuk pengujian pengangkatan, berjalan, kemudi, dan fungsi lainnya. Ukuran keseluruhan derek jembatan yang dirakit diperiksa untuk memastikan bahwa semua dimensi memenuhi persyaratan desain.

Penyemprotan dan perawatan-korosi

Perawatan permukaan Penghapusan karat: Penghapusan karat pada permukaan derek, metode umum termasuk sandblasting, pengawetan, dll. Penyemprotan primer: Semprotkan primer anti-korosi pada permukaan yang dirawat untuk mencegah oksidasi dan korosi logam. Penyemprotan lapisan atas Penyemprotan warna: Semprotkan lapisan atas sesuai dengan kebutuhan pelanggan atau standar industri untuk memberikan efek perlindungan dan dekoratif pada derek. Penandaan: Setelah penyemprotan, tandai informasi identifikasi derek sesuai dengan spesifikasi, seperti model, beban pengenal, dll.

Pabrik dan instalasi

Pengemasan dan transportasi

Perlindungan pengemasan: Kemas komponen utama derek secara protektif untuk mencegah kerusakan selama pengangkutan. Pengaturan transportasi: Sesuai dengan ukuran peralatan dan kondisi transportasi, pilih metode transportasi yang sesuai untuk mengangkut derek ke lokasi pelanggan.

Penerimaan dan pengiriman

Penerimaan pelanggan

Penerimaan-di lokasi: Pelanggan melakukan-penerimaan derek di lokasi sesuai dengan persyaratan kontrak dan spesifikasi teknis untuk memeriksa kinerja dan kualitas peralatan.

Perbaikan masalah: Jika ditemukan masalah, pabrikan perlu memperbaikinya tepat waktu untuk memastikan bahwa peralatan sepenuhnya memenuhi persyaratan pelanggan. Pengiriman dan penggunaan Pelatihan pengoperasian: Pabrikan biasanya melatih operator pelanggan untuk memastikan bahwa mereka dapat mengoperasikan derek dengan benar dan aman.

Tag populer: derek gantri ganda, produsen, pemasok, pabrik derek gantri ganda Cina
