Konstruksi Derek Di Atas Kepala

1. Konstruksi overhead crane adalah jenis alat pengangkat yang digunakan untuk memasang, memperbaiki, dan melepas balok overhead crane. Ini terdiri dari balok utama, balok ujung, rel silang, roda berjalan, kerekan listrik, sistem penggerak listrik, sistem kontrol listrik, dll. Balok utama mengadopsi struktur pelat las tipe kotak, dan balok ujung adalah struktur tipe kotak dibentuk oleh pelat baja, yang dihubungkan dengan balok utama melalui baut. Rel silang adalah struktur balok-I, yang tingginya dapat disesuaikan untuk memenuhi kebutuhan jarak lintasan yang berbeda. Roda berjalan terbuat dari baja 45# dan diberi perlakuan panas untuk meningkatkan kekerasan dan ketahanan ausnya.

2. Kerekan listrik adalah komponen kunci dari konstruksi derek di atas kepala, terutama terdiri dari motor, rem, peredam, perangkat rolling sheave, perangkat pengangkat sheave, dan komponen lainnya. Sistem penggerak listrik meliputi sistem penggerak kerekan listrik dan sistem penggerak roda berjalan. Sistem penggerak kerekan listrik biasanya terdiri dari motor, rem, dan girboks, sedangkan sistem penggerak roda berjalan biasanya terdiri dari motor, rem, girboks, dan roda penggerak. Sistem kendali kelistrikan terutama bertanggung jawab untuk mengendalikan pengoperasian kerekan listrik dan mekanisme berjalan, termasuk fungsi memulai, menghentikan, pengaturan kecepatan, dan kendali arah.

3. Selain itu, konstruksi overhead crane juga memiliki alat pelindung keselamatan, yang secara efektif dapat mencegah terjadinya kecelakaan pada saat digunakan. Misalnya, pembatas beban berlebih dapat melindungi derek dari kerusakan akibat beban berlebih; saklar batas dapat memastikan bahwa derek beroperasi dalam jangkauan yang aman; buffer stopper dapat mencegah crane menabrak rel saat mencapai ujung lintasan.

4. Singkatnya, konstruksi derek di atas kepala adalah alat pengangkat kompleks yang terdiri dari beberapa bagian dan sistem. Desain dan pembuatannya harus benar-benar mengikuti standar dan peraturan yang relevan untuk memastikan keamanan dan keandalan penggunaannya.

Maks. Tinggi Angkat: 20M

Garansi komponen inti: 1 Tahun

Garansi: 1 Tahun

Berat (KG):2000kg

Momen Pengangkatan Terukur:50KN-3000KN

Maks. Beban Angkat: 500ton

Rentang:10-80m

Kapasitas:1-20t

MOQ:1 Set

Tugas Kerja:A3-A4

1. Balok utama

1Balok utama konstruksi derek di atas kepala adalah komponen inti yang memikul gaya angkat dan memindahkannya ke balok ujung, membentuk struktur penahan beban utama derek. Pemilihan desain dan material balok utama secara langsung mempengaruhi kinerja, stabilitas, dan keselamatan derek secara keseluruhan.

2. Balok utama konstruksi derek di atas kepala biasanya terbuat dari bahan baja karbon atau baja paduan berkualitas tinggi. Bahan-bahan ini tidak hanya memiliki sifat mekanik yang baik tetapi juga kemampuan las dan ketangguhan benturan yang sangat baik, memastikan balok utama dapat menahan gaya dan torsi besar selama pengoperasian. Untuk aplikasi khusus, seperti lingkungan korosif, baja tahan karat atau bahan anti korosi lainnya dapat digunakan.

3. Secara keseluruhan, balok utama adalah jiwa dari konstruksi derek di atas kepala, yang menopang beban derek dan menentukan kinerjanya secara keseluruhan. Balok utama yang dirancang dan diproduksi dengan baik dapat sangat meningkatkan efisiensi dan keandalan derek, memastikan keamanan dan stabilitas seluruh sistem derek.

Sistem Pengangkatan

1. Sistem pengangkatan konstruksi derek di atas kepala adalah perangkat mekanis kompleks yang terdiri dari beberapa bagian, yang bertanggung jawab untuk mengangkat dan menurunkan beban berat. Ini adalah salah satu komponen inti derek, yang secara langsung memengaruhi kinerja dan keselamatannya.

2.Berikut ini adalah pengenalan rinci tentang komponen utama sistem pengangkatan derek di atas kepala:

Kerekan Listrik

Kerekan listrik adalah sumber tenaga sistem pengangkatan, terutama terdiri dari motor, rem, kotak roda gigi, rolling sheave, dan lift sheave. Motor menyediakan tenaga, menggerakkan sheave untuk berputar melalui gearbox, sehingga mengangkat atau menurunkan beban. Rem memastikan penghentian beban tepat waktu jika terjadi keadaan darurat atau saat berhenti.

Berkas dan Tali

Berkas gandum adalah bagian tak terpisahkan dari sistem pengangkatan, dibagi menjadi berkas gandum bergulir dan berkas gandum pengangkat. Berkas bergulir dipasang pada balok derek, sedangkan berkas pengangkat dihubungkan ke beban. Tali dililitkan pada berkas-berkas ini, membentuk lingkaran tertutup untuk mentransfer gaya. Ketepatan material dan pembuatan berkas gandum dan tali secara langsung mempengaruhi stabilitas dan keamanan proses pengangkatan.

Kait dan Penjepit

Pengait dan penjepit merupakan titik penghubung langsung antara sistem pengangkatan dan beban. Pengait cocok untuk mengangkat material dengan吊titik, seperti pelat baja dan mesin besar; penjepit ini cocok untuk mengangkat material tanpa titik atau memerlukan penanganan khusus. Keduanya harus terhubung dengan aman ke tali untuk memastikan pengangkatan beban yang aman.

Mekanisme Pengangkatan

Mekanisme pengangkatan mencakup semua perangkat mekanis yang membentuk aksi pengangkatan. Selain kerekan listrik, juga mencakup berbagai poros, bantalan, dan batang penghubung yang menopang dan mentransfer gaya. Keakuratan desain dan pemasangan perangkat mekanis ini memastikan pengoperasian yang lancar

tion sistem pengangkatan dan mencegah keausan atau kegagalan yang tidak normal.

3. Singkatnya, sistem pengangkatan konstruksi derek di atas kepala adalah sistem mekanis kompleks yang terdiri dari beberapa bagian yang bekerja bersama. Setiap komponen memegang peranan penting, mulai dari keluaran daya kerekan listrik hingga pengendalian sistem kendali dan perlindungan perangkat keselamatan. Hanya dengan desain yang masuk akal, pembuatan yang tepat, dan penggunaan yang benar, sistem pengangkatan dapat beroperasi secara efisien dan aman.

3.Akhirpengangkutan

1. Pengangkutan ujung konstruksi derek di atas kepala merupakan komponen penting yang menghubungkan balok utama ke lintasan atau struktur pendukung. Ini memastikan kelancaran pergerakan dan dukungan stabil pada derek, memainkan peran penting dalam keseluruhan sistem derek.

2.Berikut ini adalah pengenalan rinci tentang pengangkutan ujung derek di atas kepala:

Komposisi Struktur

Pengangkut ujung umumnya terdiri dari balok, roda berjalan (atau roller), bantalan, dan komponen aksesori. Balok dihubungkan ke balok utama, memindahkan beban ke roda berjalan; roda berjalan berjalan pada jalur derek, mendukung pergerakan derek; bantalan memastikan kelancaran putaran roda berjalan; komponen aksesori termasuk pengencang, pelumas, dll., memastikan pengoperasian normal pengangkutan akhir.

Fungsi

Beban Penopang dan Pemindahan: Gerbong ujung memikul berat balok utama dan beban, memindahkan gaya-gaya ini ke lintasan melalui roda yang sedang berjalan.

Pastikan Gerakan Halus: Roda penggerak gerbong ujung menggelinding di lintasan, memastikan kelancaran pergerakan derek. Desain roda dan track lari juga mempengaruhi stabilitas pengoperasian crane dan tingkat kebisingan.

3. Singkatnya, pengangkutan akhir konstruksi derek di atas kepala adalah bagian penting yang menghubungkan derek ke lintasan, berperan dalam penyangga, pemindahan, penyesuaian, dan perlindungan keselamatan. Desain yang masuk akal, pembuatan yang tepat, serta penggunaan dan pemeliharaan yang benar adalah kunci untuk memastikan pengoperasian derek secara normal dan keselamatan pribadi.

4. Mekanisme perjalanan derek

1. Mekanisme perjalanan konstruksi derek di atas kepala adalah komponen kunci yang memungkinkan derek bergerak secara horizontal sepanjang arah memanjang atau melintang pabrik, sehingga mengangkut barang ke area yang ditentukan. Mekanisme ini secara langsung mempengaruhi efisiensi dan keselamatan operasional crane.

2. Prinsip Kerja

Ketika derek perlu dipindahkan, sistem kendali mengirimkan sinyal ke perangkat penggerak, menghidupkan motor listrik. Tenaga motor disalurkan ke gearbox melalui kopling, mengurangi kecepatan dan meningkatkan torsi. Kemudian, gearbox mentransfer torsi yang diperkuat ke roda yang sedang berjalan, menggerakkan derek untuk bergerak di sepanjang lintasan. Untuk menghentikan atau memperlambat, sistem kendali menggerakkan rem, menggunakan gesekan untuk mengurangi kecepatan roda yang sedang berjalan hingga berhenti.

3.Jenis

Mekanisme perjalanan dapat diklasifikasikan menjadi didorong dengan tangan, rantai tangan, listrik, dll., sesuai dengan mode penggeraknya:

Didorong dengan tangan: Cocok untuk derek tugas ringan, dipindahkan secara manual oleh operator.

Rantai tangan: Dioperasikan dengan rantai manual, cocok untuk pergerakan jarak kecil pada derek tugas sedang.

Listrik: Digunakan untuk derek tugas besar, yang mampu mengontrol kecepatan dan arah pergerakan secara presisi melalui sistem kontrol.

Singkatnya, mekanisme perjalanan derek di atas kepala adalah sistem mekanis kompleks yang bertanggung jawab atas pergerakan horizontal derek, yang secara langsung memengaruhi kinerja dan keselamatan derek. Desain yang masuk akal, pembuatan yang tepat, serta penggunaan dan pemeliharaan yang benar adalah kunci untuk memastikan pengoperasian derek secara normal dan keselamatan pribadi.

4. Singkatnya, mekanisme perjalanan konstruksi derek di atas kepala adalah sistem mekanis kompleks yang bertanggung jawab atas pergerakan horizontal derek, yang secara langsung memengaruhi kinerja dan keselamatan derek. Desain yang masuk akal, pembuatan yang tepat, serta penggunaan dan pemeliharaan yang benar adalah kunci untuk memastikan pengoperasian derek secara normal dan keselamatan pribadi.

5. Mekanisme perjalanan troli

1. Mekanisme perjalanan troli pada konstruksi derek di atas kepala merupakan komponen penting yang memungkinkan troli bergerak secara horizontal di sepanjang balok, sehingga memungkinkan derek mengangkut barang secara melintang. Mekanisme ini secara langsung mempengaruhi efisiensi dan keselamatan operasional crane pada arah melintang.

2. Mekanisme perjalanan troli biasanya mencakup komponen berikut:

Running Wheel (atau Roller): Dipasang di troli, berjalan di sepanjang balok.

Perangkat Penggerak: Biasanya motor listrik, menyediakan tenaga untuk pergerakan troli.

Gearbox: Mengirimkan tenaga motor ke roda yang sedang berjalan, mengendalikan kecepatan dan arah pergerakan troli.

Rem: Memastikan troli dapat segera berhenti jika terjadi keadaan darurat atau saat berhenti.

Kopling: Menghubungkan perangkat penggerak dan gearbox, mentransfer daya.

Prinsip Kerja

Ketika derek perlu bergerak secara melintang, sistem kendali mengirimkan sinyal ke perangkat penggerak, menghidupkan motor listrik. Tenaga motor disalurkan ke gearbox melalui kopling, mengurangi kecepatan dan meningkatkan torsi. Kemudian, gearbox mentransfer torsi yang diperkuat ke roda yang sedang berjalan, menggerakkan troli untuk bergerak di sepanjang balok. Untuk menghentikan atau memperlambat, sistem kendali menggerakkan rem, menggunakan gesekan untuk mengurangi kecepatan roda yang sedang berjalan hingga berhenti.

3. Singkatnya, mekanisme perjalanan troli pada konstruksi derek di atas kepala adalah sistem mekanis kompleks yang bertanggung jawab atas pergerakan melintang derek, yang secara langsung memengaruhi kinerja dan keselamatan derek dalam arah melintang. Desain yang masuk akal, pembuatan yang tepat, serta penggunaan dan pemeliharaan yang benar adalah kunci untuk memastikan pengoperasian derek secara normal dan keselamatan pribadi.

6. Roda derek

1. Roda konstruksi derek di atas kepala merupakan komponen penting yang termasuk dalam bagian pengangkutan ujung derek. Fungsi utamanya adalah untuk menopang berat dan beban derek itu sendiri, mentransfer gaya-gaya ini ke lintasan, memastikan pergerakan derek yang stabil.

2. Roda derek di atas kepala biasanya mencakup roda, bantalan, gandar, dan pelat atau dudukan pemasangan. Roda dipasang pada poros melalui bantalan, yang pada gilirannya dipasang pada balok derek dengan pelat pemasangan atau dudukan. Struktur ini memastikan roda berputar bebas dan memindahkan beban ke lintasan. Roda derek dapat dibuat dari berbagai bahan seperti baja karbon, baja paduan, baja tahan karat, dll. Bahan yang berbeda dipilih sesuai dengan lingkungan kerja derek dan persyaratan beban untuk memastikan kekuatan dan daya tahan roda. Untuk lingkungan khusus (seperti korosi tinggi), baja tahan karat atau bahan anti korosi lainnya dapat digunakan.

3. Ringkasnya, roda konstruksi derek di atas kepala merupakan komponen kunci yang mendukung pergerakan derek dan memindahkan beban, berperan dalam penopang, pemindahan, penyetelan, dan perlindungan keselamatan. Desain yang masuk akal, pembuatan yang tepat, serta penggunaan dan pemeliharaan yang benar adalah kunci untuk memastikan pengoperasian derek secara normal dan keselamatan pribadi.

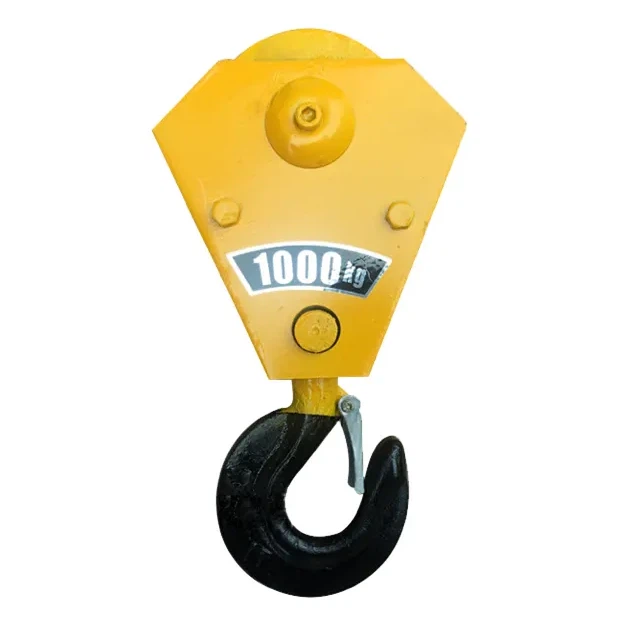

7. Kait Derek

1. Pengait konstruksi overhead crane merupakan komponen kunci yang digunakan untuk menyambung langsung ke beban, mengangkat atau menurunkan barang sesuai kebutuhan. Desain, bahan, dan kualitas pembuatan pengait secara langsung memengaruhi kapasitas angkat derek, keselamatan operasional, dan efisiensi.

2.Saat menggunakan kait derek, operator mengontrol pegangan untuk membuka atau menutup perangkat pengunci, menempatkan atau melepas beban. Selama pengangkatan, pengait berputar bebas pada porosnya karena adanya gaya, menjaga beban tetap stabil. Setelah mencapai posisi yang ditentukan, operator mengontrol pegangan untuk melepaskan perangkat pengunci, menempatkan beban secara akurat.

3. Singkatnya, pengait pada konstruksi derek di atas kepala merupakan komponen kunci yang bersentuhan langsung dengan beban, berperan dalam menghubungkan, memindahkan, menopang, dan melindungi keselamatan. Desain yang masuk akal, pembuatan yang tepat, serta penggunaan dan pemeliharaan yang benar adalah kunci untuk memastikan pengoperasian derek secara normal dan keselamatan pribadi.

Motor

1. Motor konstruksi derek di atas kepala adalah sumber tenaga yang menggerakkan pergerakan dan operasi pengangkatan derek. Ini mengubah energi listrik menjadi energi mekanik, sehingga mewujudkan berbagai tindakan derek. Kinerja motor secara langsung mempengaruhi efisiensi dan keselamatan operasional derek.

2. Motor yang digunakan dalam konstruksi derek di atas kepala terutama meliputi:

Motor Induksi AC: Biasa digunakan pada crane, dengan struktur sederhana, biaya rendah, dan perawatan mudah. Namun, torsi awalnya kecil dan kinerja pengaturan kecepatannya buruk.

Motor DC: Menampilkan kinerja pengaturan kecepatan yang baik dan torsi awal yang besar, cocok untuk derek tugas berat yang memerlukan presisi kontrol tinggi. Namun, strukturnya rumit dan pemeliharaannya sulit.

Motor Inverter: Menggunakan teknologi konversi frekuensi untuk mencapai pengaturan kecepatan yang efisien, menghemat energi dan cocok untuk crane dengan persyaratan kecepatan dan posisi tinggi. Investasi awalnya relatif tinggi namun penggunaan jangka panjang dapat menghemat lebih banyak energi.

3.Ketika derek perlu beroperasi, sistem kontrol mengirimkan sinyal, menghidupkan motor. Motor mengubah energi listrik menjadi energi mekanik, menggerakkan mekanisme pengangkatan derek, mekanisme perjalanan troli, dan mekanisme perjalanan jembatan melalui sistem transmisi (seperti gearbox, kopling, dll). Untuk menghentikan atau memperlambat, sistem kendali mengirimkan sinyal yang sesuai untuk mengurangi keluaran tenaga motor atau rem.

4. Singkatnya, motor konstruksi derek di atas kepala merupakan komponen kunci yang menyediakan tenaga untuk pergerakan dan operasi pengangkatan derek. Desain yang masuk akal, pembuatan yang tepat, serta penggunaan dan pemeliharaan yang benar adalah kunci untuk memastikan pengoperasian derek secara normal dan keselamatan pribadi.

Sistem alarm suara dan cahaya & saklar batas

1. Sistem alarm suara dan cahaya serta sakelar batas pada konstruksi derek di atas kepala merupakan perangkat keselamatan yang penting, memastikan derek beroperasi dengan aman dan stabil di berbagai lingkungan. Perangkat ini berperan penting dalam memperingatkan operator dan personel di sekitarnya, serta mengendalikan jangkauan pergerakan crane.Suara dan

2. Sistem Alarm Ringan

Sistem alarm suara dan cahaya pada konstruksi derek di atas kepala terutama mencakup indikator sinyal, bel alarm, dan perangkat lain, yang digunakan untuk memperingatkan operator dan personel di sekitarnya tentang potensi bahaya keselamatan. Sistem ini biasanya berisi bagian-bagian berikut:

Indikator Sinyal: Dipasang di lokasi yang terlihat pada derek, seperti di jembatan atau di kedua ujung balok derek. Ia mengirimkan sinyal melalui warna berbeda dan frekuensi berkedip untuk menunjukkan status pengoperasian derek dan informasi peringatan.

Alarm Bell: Digunakan untuk mengingatkan personel di area kerja crane. Saat derek mulai atau mendekati area berbahaya, bel alarm berbunyi untuk mengingatkan personel agar memperhatikan.

Lampu Peringatan: Memancarkan cahaya yang kuat, berfungsi sebagai perangkat peringatan tambahan untuk bel alarm, terutama efektif di lingkungan yang bising atau di malam hari.

3. Sakelar Batas

Sakelar batas konstruksi derek di atas kepala merupakan sensor posisi yang digunakan untuk mendeteksi posisi mekanis derek untuk mengontrol jangkauan pergerakannya. Ketika derek mencapai posisi yang telah ditentukan, sakelar batas akan terpicu, mengirimkan sinyal ke sistem kontrol untuk menghentikan atau membalikkan pergerakan derek, mencegah kecelakaan yang disebabkan oleh perjalanan berlebih. Sakelar batas meliputi:

Sakelar Batas Perjalanan: Mengontrol rentang pergerakan horizontal derek, memastikannya tidak melebihi batas lintasan.

Sakelar Batas Pengangkatan: Mengontrol rentang pengangkatan vertikal derek, mencegah kait terangkat terlalu tinggi atau jatuh terlalu rendah.

Sakelar Batas Operasi: Mengontrol rotasi dan perpanjangan/retraksi mekanisme tertentu (seperti platform berputar, balok teleskopik, dll.) dalam rentang aman.

Singkatnya, sistem alarm suara dan cahaya serta saklar batas pada konstruksi derek di atas kepala merupakan perangkat keselamatan utama yang memastikan derek beroperasi dengan aman dan stabil. Mereka berperan dalam peringatan, pengendalian, perlindungan, dan otomatisasi, yang penting untuk desain dan pengoperasian derek. Perawatan dan pemeriksaan berkala terhadap perangkat ini diperlukan untuk memastikan pengoperasian normal dan penggantian suku cadang yang rusak tepat waktu untuk mencegah kecelakaan.

10.Perangkat Keamanan

1. Sakelar Batas

Sakelar batas digunakan untuk mengontrol jangkauan pergerakan derek, mencegahnya beroperasi melebihi batas desainnya. Ini mencakup sakelar batas perjalanan, sakelar batas pengangkatan, sakelar batas pengoperasian, dll. Ketika bagian mana pun dari derek mendekati posisi batasnya, sakelar batas akan terpicu, mengirimkan sinyal ke sistem kontrol untuk menghentikan atau membalikkan pergerakan derek.

2. Perangkat Anti-Ayunan

Selama pengoperasian derek, terutama saat mengangkat beban, beban dapat berayun sehingga membahayakan keselamatan. Perangkat anti-ayunan dapat secara efektif mengurangi atau menghilangkan ayunan beban, meningkatkan stabilitas dan keselamatan pengoperasian.

3. Pengukur Beban

Pengukur beban menampilkan berat beban yang diangkat secara real-time, membantu operator mengontrol beban dalam batas aman untuk mencegah kelebihan beban.

4. Tombol Berhenti Darurat

Tombol berhenti darurat adalah sakelar yang dioperasikan secara manual yang dapat segera memutus aliran listrik ke derek, sehingga menghentikan semua pengoperasian. Biasanya terletak di lokasi yang nyaman untuk digunakan operator dalam keadaan darurat.

5. Sistem Alarm Suara dan Cahaya

Sistem alarm suara dan cahaya mencakup indikator sinyal, bel alarm, lampu peringatan, dll., yang digunakan untuk memperingatkan operator dan personel di sekitar tentang potensi bahaya keselamatan. Saat derek mulai atau mendekati area berbahaya, bel alarm berbunyi atau lampu peringatan berkedip untuk mengingatkan personel agar memperhatikan.

6. Alat Pengunci Mekanisme Perjalanan

Perangkat pengunci mekanisme perjalanan dapat mengunci roda perjalanan derek bila diperlukan, mencegah derek bergerak secara tidak terduga karena kekuatan eksternal (seperti angin).

7. Perangkat Perlindungan Kelebihan Beban

Perangkat pelindung kelebihan beban secara otomatis menghentikan pengangkatan derek ketika beban melebihi batas yang ditentukan, mencegah kerusakan pada komponen derek akibat kelebihan beban.

8. Alat Pelindung Kebocoran Bumi

Perangkat perlindungan kebocoran bumi memantau sistem kelistrikan derek secara real-time, memutus aliran listrik jika terjadi kebocoran listrik untuk melindungi derek dan operator dari sengatan listrik.

11.Mode Kontrol

1. Kontrol Manual

Kontrol manual adalah metode kontrol derek yang paling tradisional. Operator mengontrol pergerakan derek dengan mengoperasikan perangkat mekanis secara manual (seperti tuas, roda tangan) melalui hubungan mekanis. Metode ini sederhana dan dapat diandalkan namun memerlukan upaya fisik yang besar dari operator dan memiliki presisi pengendalian yang terbatas.

2. Kontrol Listrik

Kontrol listrik menggunakan tombol, sakelar, atau joystick untuk mengirimkan sinyal listrik ke motor derek, yang menggerakkan berbagai tindakan. Dibandingkan dengan kontrol manual, kontrol listrik secara signifikan mengurangi intensitas tenaga kerja operator dan meningkatkan presisi dan kenyamanan kontrol. Saat ini merupakan metode kontrol yang paling banyak digunakan untuk derek di atas kepala.

3. Kendali Jarak Jauh Nirkabel

Kendali jarak jauh nirkabel menggunakan gelombang radio untuk mengirimkan perintah dari pengendali jarak jauh ke penerima di derek, mengendalikan pergerakan derek tanpa koneksi fisik antara operator dan derek. Metode ini meningkatkan fleksibilitas dan keselamatan operasional, terutama cocok untuk lingkungan berbahaya.

4. Kontrol Otomatis

Kontrol otomatis menggunakan berbagai sensor dan sistem komputer untuk menyelesaikan pemuatan, pengangkutan, pembongkaran, dan operasi lainnya secara otomatis sesuai dengan prosedur yang telah ditentukan sebelumnya. Metode ini sangat meningkatkan efisiensi dan keselamatan operasional namun memerlukan konten teknis dan biaya peralatan yang tinggi.

5. Kontrol Joystick

Pengendalian joystick merupakan metode pengendalian semi otomatis yang menggunakan joystick multi-sumbu untuk mengontrol pergerakan derek. Operator hanya perlu menggerakkan joystick ke arah yang sesuai untuk mengontrol tindakan kompleks derek, menyederhanakan proses pengoperasian, serta meningkatkan presisi dan efisiensi.

6. Kontrol Jaringan

Kontrol jaringan menggunakan teknologi komunikasi modern dan teknologi jaringan untuk mencapai pemantauan jarak jauh dan pengendalian derek. Operator dapat mengendalikan derek dari lokasi terpencil, cocok untuk pabrik dan gudang cerdas modern.

7. Kontrol Simulator

Kontrol simulator menggunakan sistem simulasi untuk mensimulasikan pengoperasian derek, membantu operator melatih dan membiasakan diri dengan pengoperasian sebelum penggunaan sebenarnya. Metode ini meningkatkan keselamatan dan efisiensi operasional tetapi memerlukan dukungan perangkat lunak dan perangkat keras simulasi tambahan.

12. Sketsa

1. Menghemat Ruang

Salah satu keuntungan paling signifikan dari derek di atas kepala adalah desainnya yang hemat ruang. Derek beroperasi dengan cara digantung pada balok atau lintasan yang dipasang pada langit-langit pabrik atau gudang, yang berarti tidak menempati ruang lantai yang berharga. Dibandingkan dengan alat pengangkat di darat seperti forklift, derek di atas kepala menyediakan lebih banyak ruang untuk penggunaan lain, sehingga meningkatkan efisiensi spasial secara keseluruhan.

2. Kapasitas Angkat Tinggi

Derek di atas kepala biasanya memiliki kapasitas angkat yang tinggi, mampu mengangkat barang berat mulai dari beberapa ratus kilogram hingga ratusan ton. Hal ini membuatnya sangat cocok untuk digunakan dalam industri berat seperti baja, konstruksi, dan pembuatan kapal.

3. Gerakan Fleksibel

Derek di atas kepala dapat bergerak sepanjang lintasan atau balok tetap, sehingga memberikan fleksibilitas dalam memindahkan beban dalam area tertentu. Mereka dapat mengangkut barang dari satu tempat ke tempat lain dengan cepat dan efisien, terutama di jalur produksi di mana material perlu dipindahkan antar stasiun pemrosesan yang berbeda.

4. Peningkatan Efisiensi Kerja

Menggunakan derek di atas kepala dapat meningkatkan efisiensi kerja secara signifikan. Setelah dipasang, operator dapat mengontrol derek dengan cepat dan efisien memindahkan material ke lokasi yang diinginkan, sehingga mengurangi penanganan manual dan waktu tunggu.

5. Mengurangi Intensitas Tenaga Kerja

Dengan derek di atas kepala, pekerja tidak perlu lagi mengangkat benda berat secara manual, sehingga mengurangi kerja fisik dan risiko cedera yang terkait. Hal ini tidak hanya melindungi kesehatan pekerja tetapi juga mengurangi potensi insiden keselamatan.

6. Biaya Perawatan Rendah

Dibandingkan dengan alat pengangkat lainnya, overhead crane memiliki struktur yang relatif sederhana dan biaya perawatan yang rendah. Inspeksi rutin dan penggantian suku cadang yang aus secara tepat waktu dapat memastikan pengoperasian derek yang stabil dalam jangka panjang.

7. Keamanan Tinggi

Derek di atas kepala biasanya dilengkapi dengan berbagai perangkat keselamatan, seperti pelindung beban berlebih, sakelar batas, dll. Perangkat ini menjamin keselamatan operasional, mencegah kecelakaan akibat beban berlebih atau pergerakan di luar jangkauan.

1. Industri Manufaktur

Dalam lingkungan manufaktur industri, terutama di industri berat seperti baja, permesinan, dan pembuatan kapal, derek di atas kepala digunakan untuk menangani material besar atau berat. Mereka memainkan peran penting dalam proses produksi, seperti mengangkut produk setengah jadi antar stasiun pemrosesan.

2. Logistik Gudang

Di gudang dan pusat distribusi, overhead crane biasanya digunakan untuk memuat, membongkar, menumpuk, dan mengangkut barang. Mereka meningkatkan efisiensi operasional dengan memindahkan barang dalam gudang dengan cepat ke lokasi yang ditentukan.

3. Lokasi Konstruksi

Di lokasi konstruksi, terutama yang memiliki kebutuhan struktural tinggi seperti jembatan dan gedung tinggi, derek di atas kepala sangat penting untuk mengangkat material berat seperti batang baja, beton, dan komponen prefabrikasi.

4. Lapangan Kereta Api

Di pekarangan kereta api, overhead crane digunakan untuk bongkar muat barang dari kereta api, serta menyortir barang di peron kereta api.

5. Pelabuhan dan Dermaga

Di pelabuhan dan dermaga, derek di atas kepala yang besar sering digunakan untuk memuat dan membongkar kontainer dan kargo curah. Derek ini secara signifikan meningkatkan efisiensi operasi pelabuhan.

6. Pembangkit Listrik

Di pembangkit listrik tenaga panas, tempat penyimpanan batu bara, dan lokasi pembuangan abu, derek di atas kepala digunakan untuk mengangkat, mengangkut, dan mendistribusikan material.

7. Jalur Perakitan

Di jalur perakitan pabrik, terutama di bidang manufaktur mobil dan pesawat terbang, derek di atas kepala digunakan untuk penentuan posisi dan pemasangan komponen besar secara akurat.

8. Pekerjaan Pemeliharaan

Overhead crane juga dapat digunakan untuk pekerjaan pemeliharaan di berbagai industri, seperti mengangkat mesin, gearbox, dan komponen besar lainnya keluar dari posisi pemasangannya untuk pemeliharaan atau penggantian.

9. Industri Pertambangan

Dalam industri pertambangan, overhead crane digunakan untuk bongkar muat peralatan pertambangan dan pengangkutan mineral.

• 1. Desain dan Rekayasa

  Rekayasa Terperinci: Mengembangkan gambar dan spesifikasi teknik terperinci, termasuk balok utama, kerekan, troli, gerbong ujung, dan komponen lainnya.

  Simulasi dan Pemodelan: Gunakan desain berbantuan komputer (CAD) dan alat simulasi untuk memodelkan kinerja derek dan mengoptimalkan desainnya.



• 2. Pemilihan Bahan

  Spesifikasi Bahan: Pilih bahan berkualitas tinggi yang memenuhi persyaratan kekuatan, daya tahan, dan tahan panas. Bahan umum termasuk baja berkekuatan tinggi, paduan, dan pelapis khusus.

  Pengadaan: Sumber bahan dari pemasok yang disetujui, memastikan bahan tersebut memenuhi standar kualitas dan sertifikasi yang diperlukan.



• 3. Fabrikasi Komponen

  Pemotongan dan Pembentukan: Memotong dan membentuk bahan mentah menjadi komponen yang diperlukan, seperti balok, kolom, dan braket. Ini mungkin melibatkan proses seperti pemotongan plasma, pemotongan laser, dan permesinan. Pengelasan dan Perakitan: Mengelas komponen bersama-sama untuk membentuk elemen struktural derek. Ini termasuk pengelasan balok utama, gerbong ujung, dan bagian penahan beban lainnya.



• 4. Majelis

  Sub-Perakitan: Merakit masing-masing komponen, seperti sistem pengangkat, troli, dan gerbong akhir, menjadi sub-perakitan. Hal ini melibatkan pemasangan bagian-bagian bersama-sama dan memastikan keselarasan yang tepat. Perakitan Utama: Gabungkan sub-rakitan untuk membangun struktur derek yang lengkap. Ini termasuk pemasangan kerekan dan troli pada balok utama, pemasangan gerbong ujung, dan pemasangan sistem kontrol.



• 5. Integrasi Sistem

  Sistem Kelistrikan: Pasang komponen kelistrikan, termasuk motor, panel kontrol, kabel, dan sensor. Pastikan sistem kelistrikan derek terintegrasi dan diuji dengan benar.

  Sistem Kontrol: Menerapkan dan mengonfigurasi sistem kontrol, seperti pengontrol logika yang dapat diprogram (PLC), kendali jarak jauh, dan perangkat keselamatan. Verifikasi bahwa sistem kontrol berfungsi dengan benar dan dikalibrasi.



• 6. Pengujian dan Penjaminan Mutu

  Pengujian Pra-Operasional: Melakukan pengujian pra-operasional untuk memeriksa fungsionalitas crane, termasuk pengujian beban, pengujian operasional mekanisme pengangkatan dan perjalanan, dan pemeriksaan sistem kontrol.

  Pengujian Keamanan: Verifikasi bahwa fitur keselamatan, seperti sakelar batas, alarm, dan penghentian darurat, berfungsi dengan benar dan memenuhi standar keselamatan.

  Inspeksi: Lakukan inspeksi mendetail terhadap struktur dan komponen derek untuk memastikan kepatuhan terhadap spesifikasi desain dan standar kualitas.



• 7. Penyesuaian dan Kalibrasi Akhir

  Penyempurnaan: Lakukan penyesuaian yang diperlukan untuk mengoptimalkan kinerja derek dan memastikan kelancaran pengoperasian. Ini mungkin termasuk mengkalibrasi sensor, menyesuaikan kontrol, dan menyempurnakan sistem pengangkatan.

  Dokumentasi: Menyiapkan dan meninjau dokumentasi, termasuk manual pengoperasian, panduan pemeliharaan, dan instruksi keselamatan.



• 8. Pengiriman dan Pemasangan

  Pengangkutan: Atur pengangkutan derek ke lokasi pemasangan, pastikan derek ditangani dan dikirim dengan aman untuk mencegah kerusakan.

  Instalasi: Mengawasi pemasangan crane di fasilitas pelanggan, termasuk perakitan, penyelarasan, dan koneksi ke sumber listrik dan sistem kontrol.

  Pelatihan: Memberikan pelatihan bagi operator dan personel pemeliharaan untuk memastikan mereka memahami prosedur pengoperasian dan keselamatan derek.



• 9. Komisioning dan Serah Terima

  Komisioning: Melakukan uji komisioning akhir untuk memverifikasi bahwa derek beroperasi dengan benar dalam kondisi dunia nyata dan memenuhi spesifikasi kinerja.

  Serah terima: Menyerahkan derek secara resmi kepada pelanggan, dengan menyediakan semua dokumentasi yang diperlukan, termasuk sertifikat kepatuhan, informasi garansi, dan jadwal pemeliharaan.

Perusahaan telah memasang platform manajemen peralatan cerdas, dan telah memasang 310 set (set) robot penanganan dan pengelasan. Setelah rencana selesai, akan ada lebih dari 500 set (set), dan tingkat jaringan peralatan akan mencapai 95%. 32 jalur pengelasan telah digunakan, 50 direncanakan akan dipasang, dan tingkat otomatisasi seluruh lini produk telah tercapai.
