Derek Gantri Monorel





Derek gantri balok tunggal terutama terdiri dari gantri, troli pengangkat, mekanisme pengoperasian troli, kabin pengemudi, dan sistem kontrol kelistrikan. Gantry adalah struktur balok utama tunggal berbentuk kotak, dan balok utama mengadopsi bentuk lintasan miring, yang memiliki kekakuan dan stabilitas yang baik serta cocok untuk mengangkat beban di bawah 20 ton. Troli pengangkat mengadopsi tipe roller terbalik vertikal atau desain tipe roller terbalik horizontal sesuai dengan bobot angkat yang berbeda untuk memastikan stabilitas dan keamanan pengoperasian. Kabin pengemudi dilengkapi dengan kursi yang dapat disesuaikan, bantalan insulasi diletakkan di pelat bawah, jendela kaca tempered, dll., dan dapat dilengkapi dengan AC dingin dan hangat, sounder, interkom, dan item lainnya sesuai kebutuhan untuk menyediakan lingkungan pengoperasian yang nyaman. Mode catu daya memiliki dua bentuk: drum kabel dan garis geser ketinggian tinggi untuk memenuhi kebutuhan catu daya dalam kondisi kerja yang berbeda.

Derek gantri balok tunggal memiliki struktur sederhana, mudah dibuat dan dipasang, ringan, memiliki ketahanan angin yang baik, dan cocok untuk pemasangan dan penggunaan cepat. Dibandingkan dengan derek gantri balok ganda, derek gantri balok tunggal memiliki biaya lebih rendah dan cocok untuk acara dengan anggaran terbatas. Karena fleksibilitas strukturalnya, derek gantri balok tunggal dapat beradaptasi dengan lingkungan dan persyaratan kerja yang berbeda.

3. Dengan perkembangan teknologi, derek gantry girder tunggal secara bertahap beralih ke kecerdasan, dan dengan memperkenalkan fungsi yang lebih cerdas, mereka dapat meningkatkan efisiensi dan keselamatan pengoperasian. Untuk memenuhi kebutuhan pengguna yang berbeda-beda, derek gantri girder tunggal di masa depan akan menyediakan opsi yang lebih disesuaikan, termasuk fungsi, ukuran, dan konfigurasi. Peningkatan kesadaran lingkungan akan mendorong gantry crane girder tunggal untuk lebih memperhatikan konservasi energi, pengurangan emisi, dan pembangunan berkelanjutan selama proses desain dan manufaktur.

Komponen Inti: PLC, Bantalan, Gearbox, Motor, Gear

Kondisi: Baru

Garansi: 1 Tahun

Berat (KG):500kg

Fitur: Gantry Crane

Warna: Disesuaikan

Kapasitas:1-20t

Jenis: Girder Tunggal

Catu daya: 110V/220V/230V/380V/440V

Metode Kontrol: Kontrol Tanah + Remote Control (disesuaikan)

Mekanisme pengangkatan: Hoist Listrik

Tugas Kerja:A3-A4

Gambar & Komponen

1. Balok utama

1. Balok utama gantry crane balok tunggal biasanya mengadopsi struktur rangka berbentuk kotak miring, yang mudah dibuat dan dipasang, serta memiliki massa yang kecil. Pemilihan material balok utama berdampak langsung pada kinerjanya. Bahan yang umum digunakan termasuk baja struktural karbon berkualitas tinggi, dll., yang dapat memastikan bahwa balok utama memiliki kekuatan dan kekakuan yang cukup.

2. Balok utama adalah komponen penahan beban utama derek, dan harus memikul beban angkat serta beratnya sendiri. Oleh karena itu, desain balok utama harus mempertimbangkan faktor keamanan yang memadai untuk memastikan bahwa balok tersebut tidak pecah atau berubah bentuk secara plastis bahkan dalam kondisi kerja yang paling tidak menguntungkan. Stabilitas balok utama sangat penting untuk memastikan pengoperasian normal derek. Jika stabilitas balok utama tidak mencukupi, hal ini dapat menyebabkan derek berguncang atau miring saat digunakan, sehingga mempengaruhi keakuratan dan keselamatan pengoperasian.

3. Dengan pemodelan parametrik dan analisis elemen hingga pada balok utama, dapat dioptimalkan untuk meningkatkan kinerjanya dan mengurangi biaya. Analisis karakteristik statis balok utama dapat memahami distribusi tegangan dan deformasi akibat beban kerja, sedangkan analisis karakteristik dinamis membantu memahami respons balok utama terhadap eksitasi eksternal, yang sangat penting untuk meningkatkan kinerja. efisiensi dan keamanan derek.

Sistem Pengangkatan

1. Prinsip kerja

Transmisi daya: Motor dihubungkan ke poros peredam berkecepatan tinggi melalui kopling, dan poros peredam berkecepatan rendah menggerakkan drum untuk berputar. Tali kawat dililitkan pada drum dan dihubungkan ke alat sling melalui blok katrol.

Operasi pengangkatan: Ketika motor berputar maju atau mundur, drum berputar sesuai, dan tali kawat dililitkan ke dalam atau ke luar, sehingga mewujudkan gerakan mengangkat dan menurunkan sling dan beban.

Batas keamanan: Perangkat pembatas mencegah pengait mengenai bagian atas, memastikan bahwa pengait hanya dapat turun dan tidak naik setelah mencapai ketinggian tertentu, sehingga menjamin keamanan pengoperasian.

2. Fitur teknis

Efisiensi tinggi: Mekanisme pengangkatan dapat dengan cepat dan akurat menyelesaikan operasi pengangkatan dan penurunan barang, sehingga meningkatkan efisiensi kerja.

Keamanan: Dilengkapi dengan berbagai perangkat keselamatan, seperti rem, pembatas beban berlebih, dll., untuk menjamin keselamatan selama pengoperasian.

Kemampuan beradaptasi: Sesuai dengan persyaratan pengoperasian yang berbeda, berbagai jenis perangkat pemetik dapat dipilih untuk beradaptasi dengan berbagai jenis dan bentuk bahan.

3.Akhirpengangkutan

1. Struktur dasar

Bahan: Balok ujung biasanya terbuat dari baja berkekuatan tinggi untuk memastikan kekuatan dan stabilitas yang cukup.

Bentuk struktural: Desain balok ujung beragam, dan dapat berupa struktur tipe kotak atau rangka, tergantung pada persyaratan penahan beban dan lingkungan kerja derek.

2. Fungsi utama

Fungsi pendukung: Balok ujung merupakan penopang dasar derek, menahan beban derek dan beban benda yang diangkat.

Fungsi penghubung: Balok ujung dihubungkan ke balok utama, cadik, dan komponen lainnya untuk membentuk struktur rangka portal lengkap untuk memastikan stabilitas derek secara keseluruhan.

3. Fitur desain

Desain jarak sumbu roda: Desain jarak sumbu roda pada balok ujung harus memenuhi persyaratan stabilitas gantry di sepanjang arah jalur derek, dengan tetap mempertimbangkan dimensi eksternal dan kemampuan lintas muatan.

Panjang kantilever: Untuk memperluas jangkauan pengoperasian, balok ujung dapat dirancang dengan kantilever cadik untuk meningkatkan fleksibilitas derek.



4. Mekanisme perjalanan derek

1. Prinsip kerja

Transmisi daya: Motor dihubungkan ke poros peredam kecepatan tinggi melalui kopling, dan poros peredam kecepatan rendah menggerakkan roda untuk berputar.

Gerakan horizontal: Roda berputar di lintasan, mendorong seluruh derek untuk bergerak secara horizontal sepanjang arah lintasan.

2. Fitur teknis

Efisiensi tinggi: Mekanisme pengoperasian derek dapat dengan cepat dan akurat menyelesaikan gerakan horizontal derek, meningkatkan efisiensi kerja.

Stabilitas: Melalui desain dan pemilihan material yang wajar, stabilitas dan keamanan derek selama pergerakan horizontal terjamin.

Kemampuan beradaptasi: Sesuai dengan kebutuhan pengoperasian yang berbeda, berbagai jenis perangkat penggerak dan perangkat transmisi dapat dipilih untuk beradaptasi dengan lingkungan kerja yang berbeda.



5. Mekanisme perjalanan troli

1. Komposisi dasar

Perangkat penggerak: Biasanya motor listrik digunakan sebagai sumber tenaga, yang dihubungkan ke poros peredam berkecepatan tinggi melalui kopling.

Perangkat transmisi: Ini mencakup peredam, kopling dan poros transmisi, dll., yang digunakan untuk menyalurkan tenaga motor ke roda.

Roda dan lintasan: Roda dipasang di bagian bawah rangka troli dan bekerja sama dengan lintasan yang diletakkan di jembatan untuk mencapai pergerakan horizontal troli.

2. Fitur

Efisiensi tinggi: Mekanisme pengoperasian troli dapat dengan cepat dan akurat menyelesaikan pergerakan barang atau sling secara horizontal, sehingga meningkatkan efisiensi kerja.

Stabilitas: Melalui desain dan pemilihan material yang wajar, stabilitas dan keamanan troli selama pergerakan horizontal terjamin.

Kemampuan beradaptasi: Sesuai dengan persyaratan pengoperasian yang berbeda, berbagai jenis perangkat penggerak dan perangkat transmisi dapat dipilih untuk beradaptasi dengan lingkungan kerja yang berbeda.



6. Roda derek

1. Komponen

Gandar: Sebagai bagian inti roda, poros dan roda dipasangkan secara erat untuk memastikan roda dapat berputar dengan lancar.

Bantalan: Dipasang pada poros, mengurangi gesekan antara poros dan roda dan meningkatkan efisiensi putaran.

Pelek: Komponen melingkar di sekitar poros, bersentuhan langsung dengan lintasan, menahan beban berat dan pergerakan derek.

Ban: Komponen opsional yang digunakan untuk meningkatkan gesekan antara roda dan lintasan serta meningkatkan stabilitas dan keamanan derek.

2. Prinsip kerja

Fungsi pendukung: Roda bersentuhan dengan lintasan melalui pelek dan ban untuk menopang beban derek.

Fungsi pergerakan: Digerakkan oleh mekanisme pengoperasian troli, roda berputar di lintasan, menggerakkan seluruh derek untuk bergerak sepanjang arah lintasan.

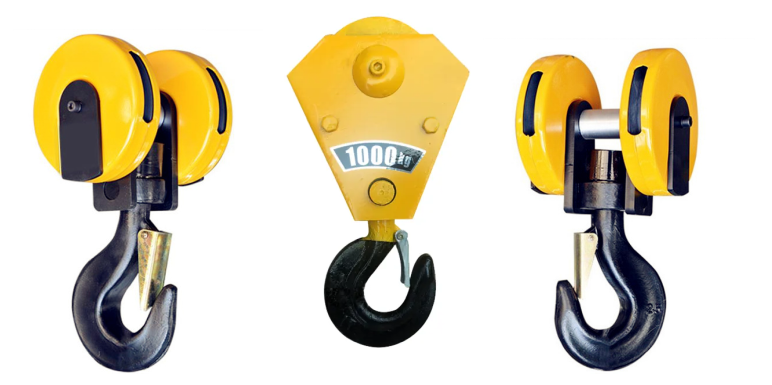

7. Kait Derek

1. Badan pengait, sebagai bagian utama pengait, biasanya terbuat dari baja atau bahan paduan berkekuatan tinggi, dengan daya dukung beban yang baik dan ketahanan aus. Blok katrol dipasang pada bagian atas badan pengait dan dihubungkan ke mekanisme drum melalui tali kawat untuk mengubah arah gaya tali kawat dan mengurangi tegangan. Alat pengaman tersebut meliputi pelat kartu pengaman, peniti dan komponen lainnya untuk mencegah pengait terjatuh atau rusak secara tidak sengaja selama proses pengangkatan.

2. Pengait dihubungkan ke benda yang diangkat melalui badan pengait untuk mewujudkan pengangkatan dan penanganan barang. Didorong oleh mekanisme pengoperasian troli dan mekanisme pengoperasian troli, pengait bergerak sepanjang jalur bersama derek, mendorong barang untuk bergerak secara horizontal. Di bawah aksi mekanisme pengangkatan, kait bergerak ke atas dan ke bawah dengan penarikan dan pelepasan tali kawat untuk mewujudkan pengangkatan barang secara vertikal.

3. Pengait terbuat dari bahan berkekuatan tinggi, memiliki kapasitas menahan beban yang baik, dan dapat menahan beban angkat yang besar. Permukaan badan pengait telah dirawat secara khusus dan memiliki ketahanan aus yang baik, sehingga dapat digunakan dalam jangka waktu lama tanpa mudah aus. Dilengkapi dengan alat pengaman untuk memastikan pengait tidak terjatuh atau rusak secara tidak sengaja selama proses pengangkatan, sehingga meningkatkan keselamatan pengoperasian.

Motor

1. Ketika belitan stator diberi energi, medan magnet berputar dihasilkan, menyebabkan rotor berputar di bawah aksi medan magnet. Motor mengubah energi listrik menjadi energi mekanik dan menggerakkan berbagai mekanisme derek untuk bekerja.

2. Motor memiliki efisiensi tinggi dan dapat mengubah sebagian besar energi listrik masukan menjadi energi mekanik. Diproduksi dengan bahan berkualitas tinggi dan teknologi canggih, serta memiliki daya tahan dan keandalan yang baik. Berbagai jenis dan kekuatan motor dapat dipilih sesuai dengan lingkungan kerja dan kebutuhan yang berbeda.

3. Motor derek gantri balok tunggal memainkan peran penting di banyak bidang dengan efisiensi, keandalan, dan kemampuan beradaptasi yang tinggi. Dengan kemajuan teknologi yang berkelanjutan dan perubahan permintaan pasar, motor akan terus berkembang ke arah kinerja tinggi, keamanan tinggi, perlindungan lingkungan, dan penghematan energi, memberikan solusi penanganan material yang lebih andal dan efisien kepada pengguna.

.



Sistem alarm suara dan cahaya & saklar batas

1. Sistem alarm suara dan cahaya

Ketika derek mengalami kondisi tidak normal seperti beban berlebih, putaran berlebihan, pelepasan berlebih, dll., sistem alarm suara dan cahaya akan segera mengirimkan sinyal alarm untuk mengingatkan operator agar memperhatikan dan mengambil tindakan yang sesuai. Sistem alarm suara dan cahaya biasanya terdiri dari alarm (termasuk bel dan lampu peringatan), sensor, sirkuit kontrol, dan bagian lainnya. Sensor bertanggung jawab untuk memantau status derek. Setelah situasi abnormal terdeteksi, ini akan memicu alarm untuk mengirimkan sinyal alarm. Sistem alarm suara dan cahaya memiliki keunggulan kinerja real-time yang kuat, respons yang cepat, serta intuitif dan jelas, yang secara efektif dapat meningkatkan kinerja keselamatan derek.

2. Sakelar batas

Sakelar batas terutama digunakan untuk membatasi rentang gerak derek untuk mencegah derek melebihi rentang yang ditentukan dan menyebabkan kecelakaan seperti tabrakan atau terguling. Saat derek bergerak ke posisi yang ditentukan, sakelar batas akan memutus aliran listrik dan menghentikan pergerakan derek. Ada banyak jenis sakelar batas, termasuk mekanis, elektronik, induktif, dll. Sakelar batas mekanis mengontrol hidup dan mati catu daya melalui kontak mekanis; sakelar batas elektronik menggunakan komponen elektronik untuk mendeteksi informasi posisi derek; saklar batas induktif menggunakan prinsip induksi elektromagnetik untuk mendeteksi status pergerakan derek.



10.Perangkat Keamanan

1. Sakelar batas

Fungsi: Sakelar batas terutama digunakan untuk membatasi rentang gerak derek untuk mencegah derek melebihi rentang yang ditentukan dan menyebabkan kecelakaan seperti tabrakan atau terguling. Saat derek bergerak ke posisi yang ditentukan, sakelar batas akan memutus aliran listrik dan menghentikan pergerakan derek.

Jenis: Ada banyak jenis sakelar batas, termasuk mekanis, elektronik, induktif, dll. Sakelar batas mekanis mengontrol hidup dan mati catu daya melalui kontak mekanis; sakelar batas elektronik menggunakan komponen elektronik untuk mendeteksi informasi posisi derek; saklar batas induktif menggunakan prinsip induksi elektromagnetik untuk mendeteksi keadaan pergerakan derek.

2. Pelindung kelebihan beban

Fungsi: Pelindung kelebihan beban digunakan untuk memantau beban crane. Ketika beban melebihi nilai pengenal, pelindung beban berlebih akan secara otomatis memutus aliran listrik untuk mencegah kerusakan derek atau menyebabkan kecelakaan akibat beban berlebih.

Keuntungan: Pelindung kelebihan beban memiliki keunggulan kinerja real-time yang kuat, respons cepat, akurasi dan keandalan, dan secara efektif dapat menghindari kecelakaan keselamatan yang disebabkan oleh kelebihan beban pada derek.

3. Perangkat tahan angin

Fungsi: Alat tahan angin digunakan untuk mencegah terjadinya kecelakaan seperti derek terguling atau tergelincir pada cuaca angin kencang. Biasanya mencakup klem rel, perangkat penahan, dan anemometer.

Keuntungan: Perangkat tahan angin dapat secara signifikan meningkatkan kinerja keselamatan derek dalam cuaca buruk dan mengurangi kejadian kecelakaan yang disebabkan oleh angin.

4. Buffer dan pemberhentian

Fungsi : Buffer dan stop digunakan untuk menyerap gaya tumbukan dan energi kinetik yang dihasilkan pada saat crane bergerak untuk mencegah crane keluar jalur atau bertabrakan dengan benda lain akibat inersia yang berlebihan.

Aplikasi: Penyangga dan penghenti biasanya dipasang di kedua ujung atau di jalur derek, dan digunakan bersama dengan perangkat keselamatan seperti sakelar batas untuk meningkatkan kinerja keselamatan derek.



11.Mode Kontrol

1. Pengendalian manual: Pengendalian manual adalah pengendalian pergerakan derek oleh operator yang langsung mengoperasikan pegangan atau tombol. Metode ini sederhana dan intuitif, serta cocok untuk tugas pengangkatan yang kecil dan sederhana. Kontrol manual berbiaya rendah, mudah dirawat, dan pengoperasiannya sederhana serta mudah dipahami.

2. Kontrol darat: Kontrol darat adalah mengontrol pergerakan derek di darat dari jarak jauh melalui perangkat seperti remote control atau joystick. Metode ini cocok untuk tugas pengangkatan dengan segala ukuran, khususnya bila operator tidak dapat langsung mencapai lokasi derek. Kontrol darat meningkatkan keselamatan dan kenyamanan pengoperasian, dan operator dapat mengamati dan mengontrol pergerakan derek dalam posisi yang lebih aman. Pada saat yang sama, pengoperasian yang lebih canggih dapat dicapai melalui peralatan kontrol yang presisi.

3. Kontrol kabin: Kontrol kabin adalah menyiapkan kabin di derek, dan operator mengontrol pergerakan derek melalui joystick atau tombol di dalam kabin. Metode ini cocok untuk tugas pengangkatan yang besar dan kompleks. Kontrol kabin memberikan bidang pandang dan lingkungan pengoperasian yang baik, dan operator dapat mengamati dan mengontrol pergerakan derek dengan lebih intuitif. Pada saat yang sama, kabin biasanya dilengkapi dengan perangkat perlindungan keselamatan lengkap, seperti pagar pembatas, sabuk pengaman, dll., yang meningkatkan keselamatan pengoperasian.

4. Kontrol otomatis: Kontrol otomatis adalah menyelesaikan pergerakan dan tugas derek secara otomatis melalui sistem kontrol komputer. Metode ini cocok untuk tugas pengangkatan yang berskala besar dan berulang. Kontrol otomatis dapat meningkatkan efisiensi dan akurasi produksi, mengurangi kesalahan manusia dan biaya tenaga kerja. Pada saat yang sama, melalui algoritma pemrograman dan optimasi, tugas pengangkatan yang lebih kompleks dan efisien dapat dicapai.

Sketsa



Teknis utama





1. Struktur yang jelas: Struktur derek gantri balok tunggal relatif sederhana, terutama terdiri dari balok utama, balok ujung, kerekan listrik, dan bagian lainnya. Hubungan keterkaitan antar bagiannya jelas sehingga mudah dipahami dan dikuasai.

2. Perawatan yang mudah: Karena strukturnya yang sederhana, perawatan gantry crane balok tunggal juga relatif mudah. Operator dapat dengan cepat menemukan titik kesalahan, memperbaiki atau mengganti suku cadang, sehingga mengurangi waktu henti.

3. Biaya rendah: Struktur sederhana tidak hanya mengurangi biaya produksi, tetapi juga membuat gantry crane balok tunggal memiliki keunggulan harga di pasar, yang merupakan pilihan yang baik bagi perusahaan dengan anggaran terbatas.

4. Kemampuan beradaptasi lokasi yang baik: Derek gantri balok tunggal memiliki persyaratan lokasi yang rendah dan dapat dipasang serta digunakan di ruang sempit. Sangat cocok untuk tempat dengan ruang terbatas seperti bengkel dan gudang.

5. Kemampuan beradaptasi material yang luas: Baik itu material ringan atau berat, derek gantri balok tunggal dapat dengan mudah mengatasinya. Dengan menyesuaikan berat angkat dan rentang kerekan listrik, alat ini dapat beradaptasi dengan kebutuhan penanganan material dengan berat dan ukuran berbeda.

6. Penerapan industri yang kuat: Derek gantri balok tunggal banyak digunakan di banyak industri seperti manufaktur mesin, industri otomotif, industri petrokimia, logistik dan pergudangan, memenuhi kebutuhan pengangkatan di berbagai bidang.

7. Keandalan tinggi: Setelah kontrol kualitas yang ketat dan verifikasi pengujian, derek gantri balok tunggal memiliki keandalan dan stabilitas yang tinggi, dan dapat mempertahankan kinerja yang stabil selama pengoperasian jangka panjang.





1. Pengangkutan material pada jalur produksi: Di ​​bengkel produksi industri manufaktur, derek gantri balok tunggal sering digunakan untuk pengangkutan material antar jalur produksi. Dengan mengontrol lintasan pergerakan dan kecepatan derek secara tepat, material dapat ditransfer dengan cepat dan akurat, sehingga meningkatkan efisiensi produksi.

2. Pemeliharaan dan perombakan peralatan: Ketika peralatan produksi rusak dan perlu diperbaiki atau diganti, derek gantri balok tunggal dapat dengan cepat mengangkat peralatan dan memindahkannya ke lokasi yang ditentukan, sehingga memudahkan personel pemeliharaan untuk mengoperasikannya.

3. Pembuangan limbah: Limbah dan limbah yang dihasilkan selama proses produksi juga perlu dibersihkan dan dibuang tepat waktu. Derek gantry balok tunggal dapat dengan cepat mengangkat dan memindahkan limbah ini ke area limbah yang ditentukan untuk menjaga bengkel tetap bersih dan teratur.

4. Pergudangan barang dan outbound: Di bidang pergudangan logistik, gantry crane single-beam merupakan alat penting untuk bongkar muat kargo. Melalui fungsi pengangkatan dan pemindahan derek, operasi pergudangan dan keluar barang yang cepat dapat diwujudkan, sehingga meningkatkan efisiensi pergudangan.

5. Pengangkatan bahan bangunan: Selama proses konstruksi, sejumlah besar bahan bangunan perlu diangkat ke lokasi yang ditentukan. Derek gantri balok tunggal dapat dengan cepat mengangkat dan memindahkan bahan bangunan ke lokasi konstruksi, memberikan kondisi yang nyaman untuk konstruksi.

6. Pemasangan dan pembongkaran komponen: Untuk beberapa komponen bangunan besar, seperti struktur baja, komponen beton, dll, diperlukan crane untuk pemasangan dan pembongkaran. Derek gantri balok tunggal dapat disetel secara tepat sesuai dengan karakteristik dan persyaratan komponen untuk memastikan pemasangan dan pembongkaran yang aman dan efisien.

7. Pembersihan lokasi konstruksi: Sejumlah besar limbah dan sampah akan dihasilkan selama proses konstruksi, yang perlu dibersihkan dan dibuang tepat waktu. Derek gantry balok tunggal dapat dengan cepat mengangkat limbah dan sampah dan memindahkannya ke area pemrosesan yang ditentukan untuk menjaga lokasi konstruksi tetap bersih dan teratur.







Langkah-langkah produksi derek gantri balok tunggal adalah proses yang rumit dan rumit yang melibatkan banyak tautan dan proses. Berikut ini adalah ikhtisar proses produksi pada umumnya:

1. Fase desain

Analisis kebutuhan: Tentukan spesifikasi, parameter kinerja, dan persyaratan fungsional crane sesuai dengan kebutuhan pelanggan dan lingkungan penggunaan.

Desain skema: Mengembangkan skema desain rinci, termasuk desain struktural, desain kelistrikan, desain sistem kontrol, dll., dan melakukan simulasi dan optimasi.

Gambar: Gambarlah gambar teknik rinci sesuai dengan skema desain, termasuk gambar bagian, gambar perakitan, gambar perakitan umum, dll.

2. Persiapan bahan

Pengadaan bahan: Sesuai dengan gambar desain dan daftar bahan, beli bahan baku dan suku cadang yang diperlukan seperti baja, motor, reduksi, kabel, dll.

Inspeksi material: Pemeriksaan kualitas yang ketat terhadap material yang dibeli untuk memastikan bahwa material tersebut memenuhi persyaratan dan standar desain.

3. Manufaktur

Pemotongan dan pemrosesan: Sesuai dengan persyaratan gambar, baja dipotong, dilas, dibor, dan pemrosesan lainnya dilakukan untuk menghasilkan berbagai bagian derek.

Perakitan dan perakitan: Merakit dan merakit bagian-bagian yang diproses sesuai dengan persyaratan gambar untuk membentuk berbagai komponen dan rakitan derek.

Instalasi listrik: Pasang komponen kelistrikan seperti motor, pengontrol, sakelar batas, serta sambungkan dan debug saluran.

4. Pemeriksaan kualitas

Inspeksi penampilan: Periksa penampilan derek untuk memastikan tidak ada cacat dan kerusakan yang jelas.

Uji kinerja: Uji berbagai kinerja derek, termasuk beban angkat, kecepatan lari, stabilitas, dll., untuk memastikan memenuhi persyaratan dan standar desain.

Inspeksi keselamatan: Periksa perangkat perlindungan keselamatan derek, seperti sakelar batas, pelindung beban berlebih, dll., untuk memastikan perangkat tersebut aman dan andal.

5. Pengepakan dan pengiriman

Pengemasan dan penyortiran: Kemas dan sortir derek yang memenuhi syarat, termasuk pembersihan, peminyakan, pencegahan karat, dan perawatan lainnya.

Pengemasan dan pengepakan: Kemas derek dan aksesorinya ke dalam kotak atau wadah kayu untuk memastikan tidak rusak selama pengangkutan.

Pengiriman dan transportasi: Kirim derek ke lokasi yang ditentukan pelanggan melalui saluran logistik, dan berikan panduan pemasangan dan layanan purna jual yang diperlukan.







Inspeksi Bahan

Pemeriksaan Kualitas: Pemeriksaan kualitas yang ketat dilakukan pada bahan baku yang dibeli untuk memastikan bahwa bahan tersebut memenuhi persyaratan desain dan standar nasional.

Penyimpanan Bahan: Bahan yang memenuhi syarat disimpan sesuai klasifikasi untuk mencegah korosi atau kerusakan.

Memotong dan Membentuk

Pemotongan Baja: Gunakan pemotongan plasma, pemotongan laser atau pemotongan api dan teknologi lainnya untuk memotong baja sesuai dengan ukuran gambar desain.

Pemrosesan Pembentukan: Bentuk pelat baja melalui proses pembengkokan, penggulungan, pengelasan, dan proses lainnya untuk membuat balok utama, balok ujung, dan bagian struktural lainnya.

Pengelasan

Pengelasan Komponen: Bagian baja yang dipotong dan dibentuk dilas ke dalam struktur utama seperti balok utama, balok ujung, dan troli. Proses pengelasan perlu dikontrol secara ketat untuk memastikan kekuatan struktural dan kualitas pengelasan.

Inspeksi Las: Gunakan teknologi pengujian non-destruktif (seperti pengujian ultrasonik, pengujian radiografi) untuk memeriksa lasan guna memastikan tidak ada retakan atau cacat lainnya.

permesinan

Pemesinan Presisi: Pemesinan presisi dilakukan pada komponen utama derek, seperti set roda, dudukan bantalan, katrol, dll., untuk memastikan keakuratan dimensi dan kualitas permukaannya.

Perakitan seluruh mesin

Perakitan umum: Berdasarkan pra-perakitan, perakitan keseluruhan derek dilakukan, termasuk pemasangan akhir balok utama, balok ujung, mekanisme pengangkatan, mekanisme berjalan, dll.

Komisioning dan pengujian

Dalam kondisi dinamis, kinerja pengoperasian derek diuji, termasuk pengujian pengangkatan, berjalan, kemudi, dan fungsi lainnya. Ukuran keseluruhan derek jembatan yang dirakit diperiksa untuk memastikan bahwa semua dimensi memenuhi persyaratan desain.

Penyemprotan dan perawatan anti korosi

Perawatan permukaan Penghapusan karat: Penghapusan karat pada permukaan derek, metode umum termasuk sandblasting, pengawetan, dll. Penyemprotan primer: Semprotkan primer anti korosi pada permukaan yang dirawat untuk mencegah oksidasi dan korosi logam. Penyemprotan lapisan atas Penyemprotan warna: Semprotkan lapisan atas sesuai dengan kebutuhan pelanggan atau standar industri untuk memberikan efek perlindungan dan dekoratif pada derek. Penandaan: Setelah penyemprotan, tandai informasi identifikasi derek sesuai dengan spesifikasi, seperti model, beban pengenal, dll.

Pabrik dan instalasi

Pengemasan dan transportasi

Perlindungan pengemasan: Kemas komponen utama derek secara protektif untuk mencegah kerusakan selama pengangkutan. Pengaturan transportasi: Sesuai dengan ukuran peralatan dan kondisi transportasi, pilih metode transportasi yang sesuai untuk mengangkut derek ke lokasi pelanggan.

Penerimaan dan pengiriman

Penerimaan pelanggan

Penerimaan di tempat: Pelanggan melakukan penerimaan derek di tempat sesuai dengan persyaratan kontrak dan spesifikasi teknis untuk memeriksa kinerja dan kualitas peralatan.

Perbaikan masalah: Jika ditemukan masalah, pabrikan perlu memperbaikinya tepat waktu untuk memastikan bahwa peralatan sepenuhnya memenuhi persyaratan pelanggan. Pengiriman dan penggunaan Pelatihan pengoperasian: Pabrikan biasanya melatih operator pelanggan untuk memastikan bahwa mereka dapat mengoperasikan derek dengan benar dan aman.
