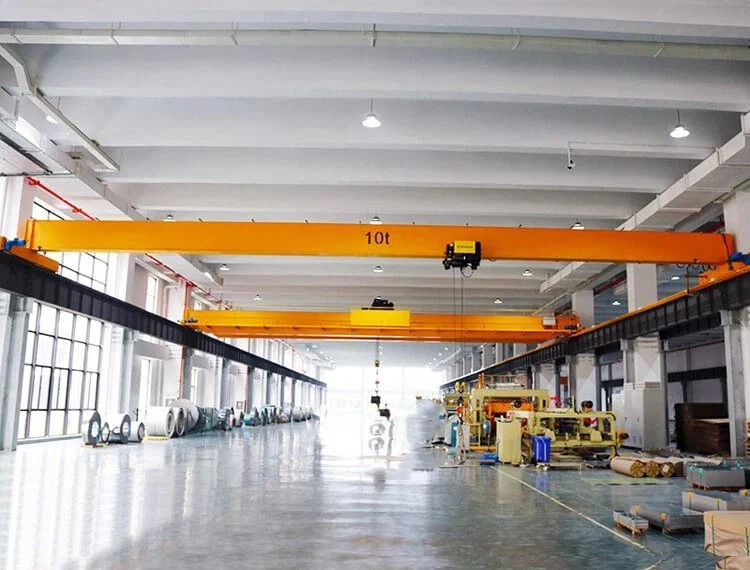

Derek Bepergian Overhead Girder Tunggal

Derek jenis ini ideal untuk aplikasi yang membutuhkan kapasitas angkat tinggi dan bentang panjang. Ini juga sangat efisien dan dapat dioperasikan dengan mudah, menjadikannya pilihan populer untuk banyak fasilitas industri.



Single Girder Overhead Traveling Crane tersedia dalam berbagai kapasitas, mulai dari beberapa ton hingga beberapa ratus ton. Alat ini juga tersedia dengan berbagai ketinggian dan rentang angkat, memungkinkannya disesuaikan untuk memenuhi kebutuhan spesifik setiap aplikasi.



Derek dilengkapi dengan sejumlah fitur keselamatan, termasuk perlindungan beban berlebih, tombol berhenti darurat, dan perangkat keselamatan yang mencegah tabrakan dan memastikan pengoperasian yang aman.



Secara keseluruhan, Single Girder Overhead Traveling Crane adalah solusi andal dan hemat biaya untuk menangani beban berat di lingkungan industri.

• Kapasitas: 1-20ton
• Kapasitas: 3.2-80ton
• Panjang bentang: 4-31.5m
• Mengangkat tinggi: disesuaikan sesuai dengan kondisi situs klien
• Tugas kerja: Standar FEM A5
• Tegangan mengamuk: 220V~690V, 50-60Hz, 3ph AC
• Kelas perlindungan: IP54 IP55
• Mode kontrol derek: Kontrol liontin / Kontrol jarak jauh / Kontrol kabin





1. Seluruh set derek

Derek perjalanan overhead girder tunggal adalah jenis derek industri yang dirancang untuk mengangkat dan mengangkut beban berat. Ini terdiri dari satu gelagar yang merentang lebar fasilitas dan didukung oleh sepasang truk ujung yang dipasang di rel. Gelagar biasanya terbuat dari baja, dan menopang kerekan yang dapat digunakan untuk mengangkat dan memindahkan benda berat. Derek dikendalikan oleh operator yang menggunakan kontrol gantung atau remote control radio untuk menggerakkan kerek dan derek di sepanjang rel. Derek perjalanan overhead girder tunggal biasanya digunakan di fasilitas manufaktur, gudang, dan tempat pengiriman untuk memindahkan material dan peralatan berat. Mereka dirancang agar sangat tahan lama dan andal, dengan masa pakai yang lama dan persyaratan perawatan yang minimal.



2. Gelagar utama

1) Girder utama dari single girder overhead travelling crane adalah komponen struktural utama yang menopang beban dan komponen crane lainnya. Ini terdiri dari balok horizontal yang membentang sepanjang derek dan biasanya terbuat dari baja.

2) Gelagar utama dapat dirancang dalam berbagai konfigurasi untuk memenuhi kebutuhan khusus aplikasi, seperti panjang bentang dan kapasitas berat yang diperlukan. Desain akan mempertimbangkan faktor-faktor seperti jenis beban yang diangkat, jumlah lift per jam, dan lingkungan kerja.

3) Gelagar utama biasanya menampilkan desain terbuka dengan penyangga silang untuk memberikan stabilitas lateral dan mencegah goyangan. Ini juga dapat menggabungkan rel troli yang membentang di sepanjang gelagar agar troli dapat bergerak.

4) Dalam single girder overhead traveling crane, girder utama didukung oleh end truck yang berjalan di sepanjang runway beams. Truk ujung termasuk roda atau kastor yang memungkinkannya bergerak di sepanjang balok landasan dan menopang beban saat dipindahkan dari satu lokasi ke lokasi lain.

5) Secara keseluruhan, gelagar utama adalah komponen penting dari derek perjalanan gelagar tunggal di atas kepala, memberikan kekuatan dan dukungan yang diperlukan untuk memungkinkan operasi pengangkatan yang aman dan efisien.



3. Hoist Wirerope Listrik

1) Hoist tali kawat listrik girder tunggal terdiri dari balok horizontal tunggal (girder) yang menopang berat hoist dan beban yang diangkat. Kerekan dilengkapi dengan tali kawat yang dililitkan di sekitar drum dan dipasang ke kait pengangkat.

2) Kerek tali kawat listrik ditenagai oleh motor listrik yang menggerakkan kotak roda gigi untuk menyediakan torsi yang diperlukan untuk mengangkat beban. Gearbox terhubung ke drum melalui sistem roda gigi dan memberikan pengurangan kecepatan yang diperlukan untuk memastikan tali kawat tidak tergelincir atau rusak selama pengoperasian.

3) Kerekan tali kawat listrik girder tunggal biasanya digunakan di pabrik, gudang, dan pengaturan industri lainnya di mana beban berat perlu diangkat dan dipindahkan. Mereka biasanya dioperasikan oleh remote control yang memungkinkan pengguna untuk mengontrol angkat dan turunnya beban dari jarak yang aman.

4) Secara keseluruhan, hoist tali kawat girder listrik tunggal adalah cara yang andal dan efisien untuk mengangkat dan memindahkan beban berat dalam lingkungan industri. Ukurannya yang ringkas dan kemudahan pengoperasian menjadikannya pilihan populer bagi banyak bisnis.



4. Akhiri Kereta

1) Single girder overhead travelling crane end carriages adalah komponen dari single girder overhead travelling crane yang menopang crane girder dan memungkinkannya berjalan di sepanjang rel landasan pacu. Gerbong ujung dirancang untuk memberikan permukaan yang stabil dan mulus untuk gelagar derek, memastikan gelagar bergerak secara efisien dan aman.

2) Biasanya, rakitan gerbong akhir mencakup rangka, yang menopang gelagar derek dan menyediakan titik pemasangan untuk troli kerekan. Rangka tersebut juga dilengkapi dengan seperangkat roda yang dipasang di sepanjang rel baja landasan pacu. Bergantung pada aplikasinya, gerbong akhir dapat berupa dorong atau tarik, yang berarti gerbong tersebut dilengkapi dengan sistem penggerak bermotor atau sistem manual yang memungkinkan operator derek untuk menggerakkan derek di sepanjang rel.

3) Rakitan gerbong akhir sering kali merupakan salah satu komponen yang paling penting dari crane overhead, karena tunduk pada tekanan dan regangan tingkat tinggi selama operasi normal. Dengan demikian, gerbong akhir harus dirancang dan diproduksi dengan hati-hati untuk memastikan daya tahan, kekuatan, dan keandalan. Selain itu, gerbong akhir juga harus diperiksa dan dirawat secara teratur untuk memastikan bahwa gerbong tersebut beroperasi dengan aman dan efisien.



5. Roda derek

1) Roda derek adalah salah satu komponen utama derek EOT girder tunggal, dan digunakan untuk menopang dan memandu troli di sepanjang landasan. Ini biasanya terbuat dari baja berkekuatan tinggi dengan lapisan permukaan yang tahan lama, dan dirancang untuk menahan beban berat dan keausan konstan dari penggunaan industri.

2) Roda derek dipasang pada rakitan bantalan yang memungkinkannya berputar dengan mudah, dan dapat disetel untuk memastikan pergerakan troli yang mulus dan presisi di sepanjang landasan. Ini sering menjadi salah satu bagian crane yang paling kritis, dan membutuhkan perawatan dan pemeriksaan rutin untuk memastikan pengoperasian yang andal dan aman.

3) Set roda berkualitas tinggi terbuat dari 45 # steel die forging, roughing, conditioning dan finishing. Kekerasan perlakuan panas adalah HB305 ~ 385, dan kekerasan lapisan pengerasan pada kedalaman 18mm tidak kurang dari HB250. Poros roda terbuat dari baja 45 #, yang dikasar, dikeraskan, dan diselesaikan. Kekerasan perlakuan panas adalah 250 ~ 280HB.



6. Kait derek

Pengait pada girder eot crane tunggal merupakan komponen penting yang menahan beban dan memungkinkannya untuk diangkat dan diangkut. Ini biasanya melekat pada tali atau rantai baja yang terhubung ke kerekan, yang bertanggung jawab untuk menaikkan dan menurunkan beban. Pengait dirancang untuk menahan beban dengan aman dan mempertahankan sudut tertentu untuk mencegah tergelincir atau terjungkal selama transit. Kait pada crane overhead girder tunggal tersedia dalam berbagai ukuran dan kapasitas untuk mengakomodasi aplikasi yang berbeda. Mereka harus selalu diperiksa secara teratur dan dipelihara untuk memastikan operasi yang aman.



7. Bermotor

Motor derek adalah komponen penting dari derek perjalanan overhead girder tunggal. Ini bertanggung jawab untuk menyediakan daya ke derek untuk memindahkan beban secara horizontal di sepanjang landasan. Motor biasanya merupakan motor AC yang dirancang untuk memberikan torsi tinggi pada kecepatan rendah, yang diperlukan untuk mengangkat dan memindahkan beban berat. Motor terhubung ke kotak persneling, yang mengurangi kecepatan motor dan meningkatkan torsi. Hal ini memungkinkan crane mengangkat dan memindahkan beban berat dengan mudah. Motor dikendalikan oleh penggerak frekuensi variabel (VFD) untuk memastikan gerakan derek yang tepat dan mulus. Ukuran dan kapasitas motor bergantung pada kapasitas beban derek dan kecepatan yang diperlukan untuk aplikasi.



8. Sistem alarm suara dan cahaya dan perangkat pengaman sakelar batas

1) Setiap derek akan dilengkapi dengan sistem alarm suara dan cahaya sehingga merupakan cara yang efektif untuk menjaga keselamatan orang dalam situasi darurat. Penting untuk memastikan bahwa sistem diuji dan dipelihara secara teratur untuk memastikan bahwa sistem berfungsi dengan baik.

2) Saklar batas dapat digunakan secara luas dalam kontrol tiga dimensi dan pembatasan perjalanan mesin pengangkat, dan dapat melindungi derek.



9. Alat Pengaman

Ada berbagai perangkat keselamatan yang dapat diimplementasikan pada single girder overhead travelling crane, antara lain:



1) Sakelar batas:Sakelar ini ditempatkan di kedua ujung landasan derek, dan memastikan bahwa derek tidak keluar jalur. Mereka juga dapat digunakan untuk menetapkan batas atas dan bawah untuk perjalanan derek.

2) Tombol berhenti darurat:Tombol ini langsung menghentikan derek jika terjadi keadaan darurat, melindungi operator dan beban.

3) Perlindungan yang berlebihan:Perangkat ini mencegah derek mengangkat atau memindahkan beban yang melebihi kapasitas pengenalnya. Itu dapat diimplementasikan menggunakan sel beban atau sensor tekanan.

4) Sistem penghindaran tabrakan:Sistem ini menggunakan sensor untuk mendeteksi halangan di jalur crane dan menghentikan pergerakan crane untuk menghindari tabrakan.

5) Perangkat anti-gelincir:Perangkat ini mencegah derek tergelincir jika keluar jalur. Ini dapat diimplementasikan menggunakan klem rel atau sapuan rel.

6) Alarm dan lampu peringatan:Perangkat ini memperingatkan orang-orang di area tersebut bahwa derek sedang beroperasi dan membantu mencegah kecelakaan.

7) Penghentian darurat kendali jarak jauh:Perangkat ini memungkinkan operator menghentikan derek dari jarak jauh jika terjadi keadaan darurat.

Menerapkan perangkat keselamatan ini dapat membantu melindungi pekerja, mencegah kerusakan muatan, dan memperpanjang umur crane.



10. Mode Kontrol

Sistem kontrol untuk single girder overhead travelling crane biasanya mencakup komponen-komponen berikut:

1) Kontrol kerekan:Ini mengontrol pengangkatan dan penurunan beban menggunakan unit hoist yang digerakkan motor listrik.

2) Kontrol jembatan:Ini mengontrol gerakan lateral derek sepanjang landasan pacu dengan menggerakkan motor anjungan.

3) Kontrol troli: Ini mengontrol gerakan troli maju dan mundur di sepanjang gelagar, yang digerakkan oleh motor troli.

4) Kontrol liontin:Ini adalah perangkat kendali jarak jauh genggam yang memungkinkan operator mengendalikan derek secara manual.

5) Fitur keamanan:Sistem kontrol juga mencakup berbagai fitur keselamatan seperti perlindungan beban berlebih, sakelar batas, dan tombol berhenti darurat untuk memastikan pengoperasian derek yang aman.

6) Catu daya:Sistem kontrol ditenagai oleh catu daya listrik, biasanya motor AC tiga fase, yang mengubah energi menjadi daya tegangan tinggi yang menggerakkan motor untuk mengangkat, menjembatani, dan menggerakkan troli.

7) Secara keseluruhan, sistem kontrol dirancang untuk memastikan bahwa derek beroperasi dengan aman, efisien, dan andal, sambil memberi operator kontrol yang akurat dan mudah digunakan untuk memanipulasi beban.



11. Sketsa









Ada beberapa keuntungan dari single girder overhead traveling crane:



1. Mengurangi biaya: Karena desainnya yang sederhana dan konstruksi yang ringan, derek girder overhead tunggal lebih murah daripada derek girder ganda.

2. Instalasi mudah:Pemasangan single girder crane relatif lebih mudah dan cepat dibandingkan dengan double girder crane.

3. Persyaratan ruang kepala yang lebih rendah:Karena derek girder tunggal memiliki persyaratan ruang kepala yang lebih rendah, tidak perlu memiliki langit-langit yang tinggi di pabrik.

4. Konstruksi ringan:Derek girder tunggal ringan dalam konstruksi, menghasilkan lebih sedikit tekanan pada struktur bangunan.

5. Pemeliharaan rendah:Berkurangnya jumlah bagian yang bergerak dalam derek girder tunggal berarti lebih sedikit pemeliharaan dibandingkan dengan derek girder ganda.

6. Ideal untuk beban ringan:Derek girder tunggal ideal untuk beban ringan hingga 20 ton, menjadikannya sempurna untuk organisasi manufaktur kecil.

7. Efisiensi tinggi:Derek girder tunggal menawarkan kemampuan penanganan material yang efisien, mengurangi biaya tenaga kerja dan meningkatkan produktivitas.





Derek perjalanan overhead girder tunggal adalah jenis derek populer yang digunakan dalam berbagai aplikasi di mana material perlu diangkat dan dipindahkan dari satu lokasi ke lokasi lain. Berikut adalah beberapa aplikasi umum dari single girder overhead traveling cranes:



1. Fasilitas manufaktur dan produksi:Derek overhead biasanya digunakan di pabrik dan pabrik produksi untuk memindahkan bahan mentah, produk jadi, dan alat berat dari satu lokasi ke lokasi lain. Mereka sangat berguna untuk mengangkat dan memposisikan barang-barang berat dan besar, yang akan sulit atau tidak mungkin bagi pekerja untuk bergerak secara manual.

2. Fasilitas pergudangan dan penyimpanan:Crane overhead juga biasa digunakan di gudang dan fasilitas penyimpanan untuk memindahkan barang-barang berat untuk disimpan atau dimuat ke truk untuk transportasi. Mereka sangat berguna dalam fasilitas penyimpanan bertingkat di mana barang perlu dipindahkan antara lantai dan tingkat.

3. Lokasi konstruksi:Derek perjalanan overhead girder tunggal juga digunakan dalam industri konstruksi untuk proyek pembangunan. Mereka digunakan untuk memindahkan alat berat dan material di sekitar lokasi konstruksi, seperti balok baja, balok beton, dan pipa.

4. Pengiriman dan logistik:Overhead crane juga digunakan di pelabuhan pengiriman dan pusat logistik untuk memindahkan peti kemas kargo dan barang berat ke dalam dan ke luar kapal atau truk. Mereka sangat berguna untuk menangani kargo yang rumit dan mahal.

5. Pembangkit listrik:Derek overhead digunakan di pembangkit listrik untuk pekerjaan pemeliharaan dan perbaikan. Mereka digunakan untuk memindahkan mesin dan peralatan berat, seperti turbin dan generator.

Ringkasnya, single girder overhead travelling cranes adalah alat berat serbaguna yang dapat digunakan di berbagai industri dan aplikasi yang memerlukan pengangkatan dan pemindahan berat.
