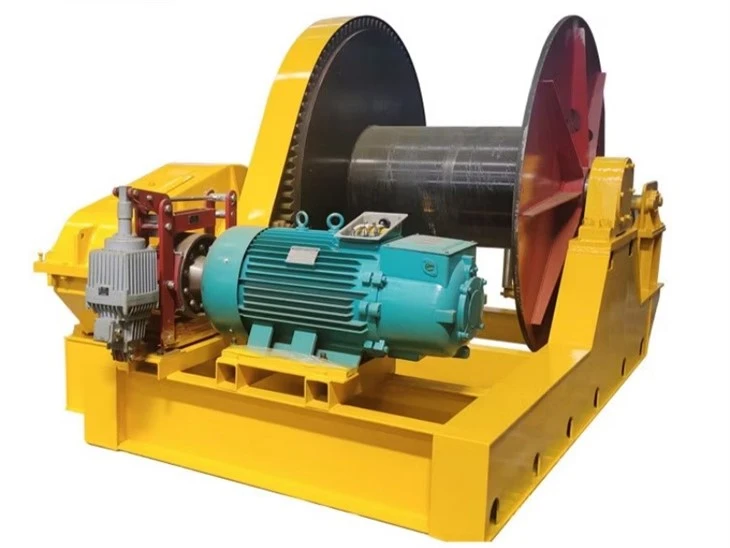

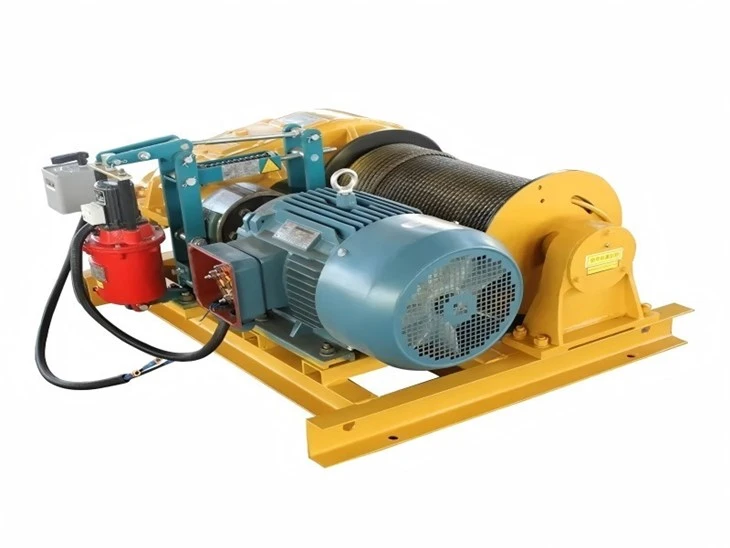

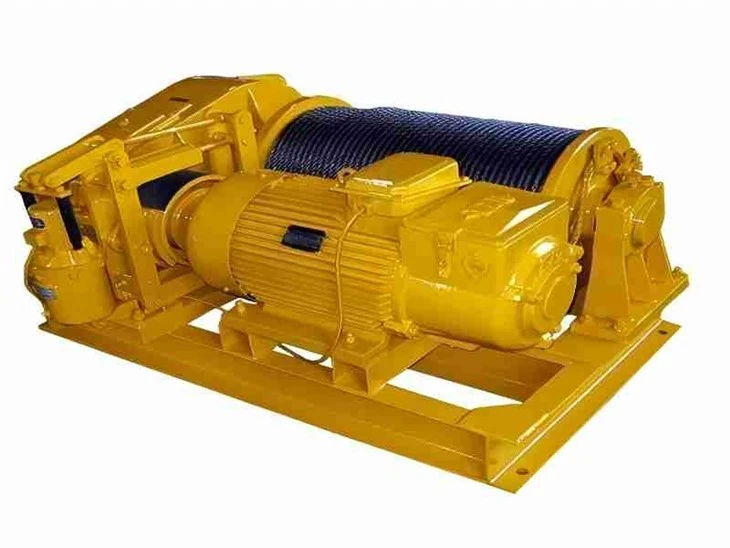

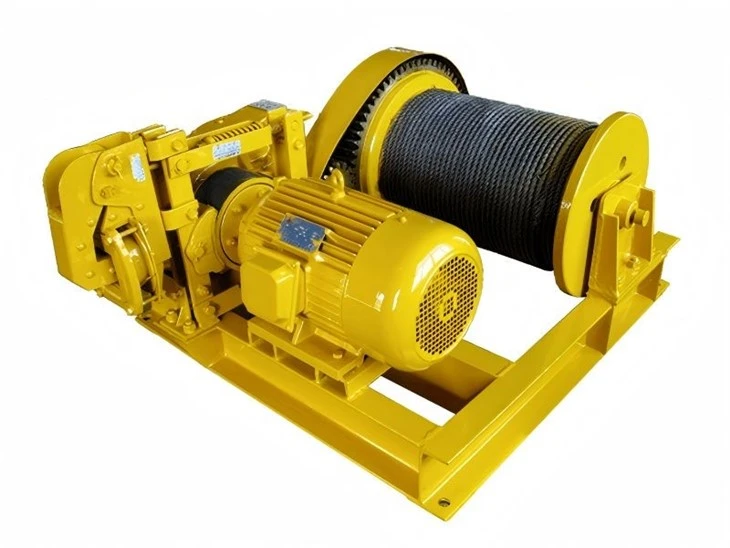

Winch listrik tugas berat

Winch listrik tugas berat direkayasa untuk kinerja yang unggul dalam aplikasi yang paling menuntut. Dibangun dengan komponen kelas industri, winch ini memberikan daya tarik yang luar biasa, daya tahan, dan keandalan, menjadikannya solusi ideal untuk tugas pengangkat dan penarik berat di industri seperti konstruksi, pertambangan, kelautan, dan logistik.

Fitur Utama:
Kapasitas beban tinggi: Tersedia dalam berbagai model mulai dari 5 ton hingga 50 ton untuk memenuhi kebutuhan operasional yang beragam.
Motor Listrik yang Kuat: Dilengkapi dengan motor yang kuat dan hemat energi untuk operasi yang konsisten dan stabil di bawah beban berat.
Konstruksi yang tahan lama: Rangka dan drum baja tugas berat yang dirancang untuk menahan lingkungan yang keras dan penggunaan yang lebih lama.
Sistem Pengereman Tingkat Lanjut: Fitur sistem pengereman otomatis dan manual untuk peningkatan keamanan dan kontrol beban yang tepat.
Gearbox berkinerja tinggi: Sistem roda gigi yang direkayasa dengan presisi memastikan pengoperasian yang lancar dan mengurangi keausan.
Opsi yang dapat disesuaikan: Opsi untuk panjang tali, daya motor, sistem kontrol (remote kabel atau nirkabel), dan gaya pemasangan agar sesuai dengan persyaratan proyek tertentu.
Kepatuhan Keselamatan: Diproduksi sesuai dengan standar keselamatan dan kualitas internasional (CE, ISO, dll.).

Kapasitas: 1-1200 ton

Panjang tali: 6-2500 m

Mengangkat Tinggi: Disesuaikan Menurut Kondisi Situs Klien

Voltage Raged: 220V ~ 690V, 50-60 Hz, 3ph AC

Kelas Perlindungan: IP54 IP55

Mode Kontrol Derek: Pendantcontrol \/ Remote Control \/ Cabin Control

1. Komponen Winch Seluruh Set

Winch listrik tugas berat biasanya dilengkapi dengan beberapa komponen utama untuk memastikannya beroperasi dengan aman dan efektif, terutama di bawah kondisi industri atau off-road yang menuntut. Berikut adalah rincian perakitan winch yang lengkap:

1. Motor Listrik
Powerhouse winch, biasanya bertenaga DC (12V\/24V) atau AC-bertenaga (380V\/440V Industri Winches).
Model tugas berat menggunakan motor magnet seri-Seri-Seri atau permanen untuk torsi tinggi.
2. Gearbox (sistem reduksi reduksi)
Mengubah input berkecepatan tinggi, torsi rendah dari motor menjadi output berkecepatan rendah, torsi tinggi.
Tipe Umum: Gigi planet, gigi cacing, atau perlengkapan memacu.
3. Drum Winch
Gulungan silindris di mana tali kawat atau tali tali sintetis dan lepas.
Drum tugas berat dirancang untuk menahan beban tinggi dan meminimalkan keausan tali.
4. Tali kawat atau tali sintetis
Kabel baja tugas berat atau tali sintetis yang diberi peringkat untuk kapasitas Winch.
Biasanya dilengkapi dengan bidal dan kait.
5. Kait dengan kait pengaman
Hook baja tempa tugas berat, seringkali dengan kait pengaman pegas untuk mencegah pelepasan yang tidak disengaja.
6. Sistem Rem
Rem penahan beban otomatis untuk mencegah beban tergelincir saat winch dihentikan.
Jenis: Rem mekanis, rem dinamis, atau rem hidrolik.
7. Timbal yang adil
Roller atau Hawse Fairlead untuk memandu tali dengan lancar ke drum.
Roller fairleads untuk kabel baja; Hawse Fairleads untuk tali sintetis.
8. Kotak Kontrol \/ Kontaktor
Rumah solenoida atau relay yang mengarahkan daya ke motor.
Model tugas berat telah menyegel, penutup tahan cuaca.
9. Kontrol Jarak Jauh
Remote kabel atau nirkabel untuk operasi winch aman dari kejauhan.
Winch tugas berat mungkin datang dengan kedua opsi.
10. Kabel & Konektor Daya
Kabel Daya Gagal Berat untuk menghubungkan winch ke baterai atau sumber daya.
Model industri mungkin juga memiliki pemutus sirkuit atau sekering.
11. Pelat pemasangan \/ bingkai dasar
Pelat pemasangan baja kasar atau dasar khusus untuk melontarkan winch ke kendaraan atau struktur.
12. Sensor beban (opsional)
Beberapa winch canggih termasuk sensor beban atau indikator tegangan untuk memantau beban.
13. Pegangan \/ Tuas Kopling
Memungkinkan keterlibatan manual atau pelepasan gearbox (mode spool gratis).


2. Perangkat keselamatan sakelar batas

Sakelar batas pada winch listrik tugas berat adalah perangkat pengaman penting yang dirancang untuk mencegah perjalanan berlebihan atau beban winch. Berikut adalah rincian peran dan fungsinya:

Tujuan dari sakelar batas:
Cegah menghapus atau overlowering:

Sakelar batas secara otomatis memotong daya ke motor winch jika kait atau drum mencapai batas atas atau bawah yang telah ditentukan sebelumnya. Ini menghindari kerusakan mekanis atau situasi berbahaya seperti kerusakan kabel.
Lindungi peralatan:

Mencegah kerusakan pada drum, kabel, motor, dan struktur dengan menghentikan gerakan di luar batas yang aman.
Tingkatkan Keselamatan Operator:

Meminimalkan risiko kecelakaan yang disebabkan oleh kegagalan mekanis atau kesalahan operator.
Jenis umum sakelar batas pada winch:
Sakelar batas putar:
Terhubung ke drum atau gearbox untuk mendeteksi rotasi dan berhenti pada posisi yang telah ditetapkan.
Sakelar batas tuas atau cam yang dioperasikan:
Diaktifkan dengan kontak fisik dengan cam atau titik tripper yang dipasang di winch atau hoist.
Jenis sensor kedekatan:
Menggunakan sensor non-kontak (misalnya, magnetik, induktif) untuk mendeteksi ketika posisi tertentu tercapai.

3. Perangkat pengaman

Winch listrik tugas berat digunakan untuk mengangkat atau menarik beban berat, jadi keselamatan sangat penting. Berikut adalah perangkat keselamatan umum dan fitur yang biasanya diintegrasikan ke dalam winch listrik tugas berat:

1. Sistem Rem Otomatis (Rem Failsafe)
Terlibat secara otomatis ketika daya dipotong atau winch dihentikan.
Mencegah beban dari jatuh bebas atau backdriving.
2. Perlindungan kelebihan beban (pembatas beban)
Mendeteksi jika winch menarik lebih dari kapasitas pengenalnya.
Memotong daya atau mengaktifkan alarm untuk mencegah kerusakan dan kecelakaan.
3. Sakelar batas (sakelar batas atas & bawah)
Mencegah kait dari over-winding atau menurunkan di luar batas yang aman.
Menghentikan winch secara otomatis pada poin preset.
4. Tombol berhenti darurat
Memungkinkan penutupan winch segera jika terjadi keadaan darurat.
5. Sensor Perlindungan Termal \/ Motor Overheat
Matikan atau alarm jika suhu motor melebihi level yang aman.
Mencegah kelelahan motor.
6. Tensioner tali kawat atau rol tekanan
Memastikan spooling kabel yang tepat.
Mengurangi risiko kabel yang tumpang tindih atau patah.
7. Kopling slip atau pembatas torsi
Melindungi mekanisme roda gigi dengan tergelincir saat torsi melebihi batas set.
8. Deteksi Break Tali (untuk Model Lanjutan)
Mendeteksi operasi kendur atau tali yang tiba -tiba dan menghentikan operasi.
9. Panel Kontrol Tertutup (IP-Rated)
Melindungi kontrol dari debu, air, dan faktor lingkungan lainnya.
10. Mekanisme anti-membalikkan
Mencegah drum dari berputar ke belakang di bawah beban.

4. Sketsa

Winch listrik tugas berat hadir dengan beberapa keuntungan, terutama di industri, kelautan, konstruksi, dan aplikasi off-road. Berikut beberapa manfaat utama:

1. Kapasitas beban tinggi
Winch listrik tugas berat dirancang untuk menangani beban besar dan berat, seringkali beberapa ton, membuatnya cocok untuk tugas-tugas yang menuntut seperti pemulihan kendaraan, docking kapal, atau pengangkatan bahan konstruksi.
2. Catu Daya yang Konsisten
Karena mereka bertenaga listrik, mereka memberikan kekuatan penarik yang stabil dan konsisten selama ada sumber daya yang andal (AC atau DC tergantung pada aplikasi).
3. Presisi dan Kontrol
Mereka sering datang dengan kontrol kecepatan variabel dan opsi kendali jarak jauh, memberikan operator lebih presisi dan keselamatan saat mengoperasikan winch.
4. Mengurangi tenaga kerja manual
Winch listrik secara signifikan mengurangi ketegangan fisik dan kebutuhan untuk upaya manual dibandingkan dengan winch atau kerekan manual.
5. Daya Daya dan Keandalan
Model tugas berat dibangun dengan bahan-bahan kasar (perumahan baja, kabel tugas berat, dll.) Untuk menahan lingkungan kerja yang keras seperti tambang, platform lepas pantai, atau situs industri.
6. Fleksibilitas
Cocok untuk berbagai aplikasi seperti kendaraan penarik, mesin pengangkat, memposisikan struktur besar, atau menarik alat berat.
7. Fitur Keselamatan yang Ditingkatkan
Banyak model dilengkapi dengan rem otomatis, perlindungan kelebihan termal, dan fungsi berhenti darurat, meningkatkan keamanan secara keseluruhan selama operasi.
8. Operasi yang lebih cepat
Winch listrik dapat beroperasi lebih cepat daripada winch manual atau sistem hidrolik, meningkatkan efisiensi dan produktivitas keseluruhan di lokasi kerja.
9. Pemeliharaan Rendah
Dibandingkan dengan winch hidrolik, winch listrik biasanya membutuhkan lebih sedikit pemeliharaan, karena mereka tidak melibatkan sistem cairan yang kompleks.

Winch listrik tugas berat adalah perangkat yang kuat yang digunakan untuk menarik, mengangkat, atau memposisikan beban berat, seringkali dalam pengaturan industri dan komersial. Berikut adalah beberapa aplikasi umum dari winch listrik tugas berat:

1. Industri Konstruksi
Mengangkat dan memindahkan bahan konstruksi berat (balok baja, blok beton, dll.)
Menarik mesin atau peralatan ke tempatnya.
Membantu dalam perakitan struktur besar seperti jembatan atau menara.
2. Marinir dan lepas pantai
Berlabuh dan tambatan kapal atau kapal.
Mengangkut jaring atau peralatan ikan yang berat.
Mengangkat kargo atau persediaan ke kapal.
Operasi rig oli lepas pantai untuk menangani peralatan bawah laut.
3. Operasi Penambangan
Mengekstrak bijih atau mineral tebal dari poros yang dalam.
Memindahkan peralatan atau kendaraan penambangan besar.
Mendukung terowongan dan penggalian bawah tanah.
4. Manufaktur Industri
Memposisikan mesin berat atau bagian pada saluran perakitan.
Menangani gulungan baja, cetakan, dan mati.
Membantu dengan penanganan material di gudang dan pabrik produksi.
5. Kehutanan
Skidding Log dari hutan lebat.
Memulihkan peralatan logging macet.
Membantu dalam memuat log ke kendaraan transportasi.
6. Otomotif dan Pemulihan
Menarik atau memulihkan kendaraan berat (truk, bus, dll.).
Menarik kendaraan keluar dari parit, lumpur, atau salju.
Membantu dalam pemulihan kendaraan off-road.
7. Utilitas dan pekerjaan saluran listrik
Merangkai dan mengencangkan kabel listrik atau kabel komunikasi.
Pengangkat transformator atau peralatan utilitas berat lainnya.
Tugas Instalasi dan Pemeliharaan Pole mendukung.
8. Operasi Kereta Api
Memindahkan kereta api atau lokomotif di dalam depot atau bengkel.
Membantu pemeliharaan lintasan dengan menangani panel lintasan atau mesin yang berat.
9. Aerospace dan Penerbangan
Pesawat atau suku cadang yang bergerak (seperti mesin) di hanggar.
Memposisikan komponen besar selama pembuatan atau pemeliharaan.
10. Industri Hiburan
Rigging dan bergerak peralatan panggung berat, set, atau alat peraga di bioskop atau produksi film.

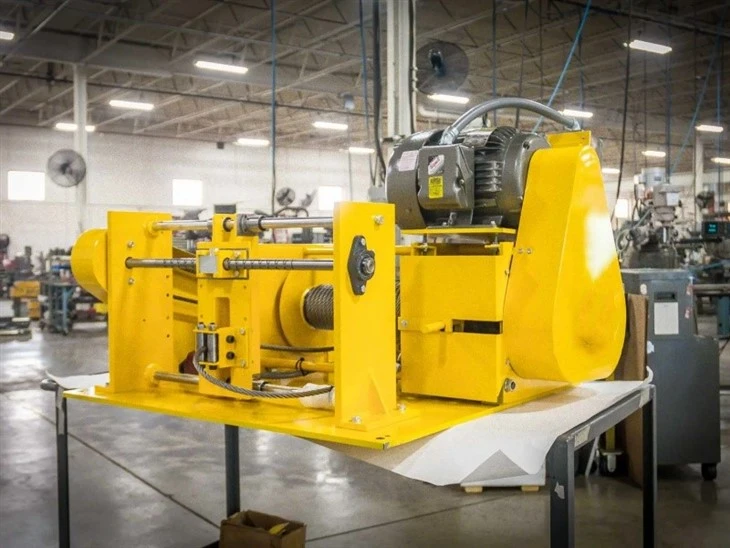

Prosedur Produksi Winch Listrik Tugas Berat
1. Desain & Teknik
Analisis Persyaratan (Kapasitas Beban, Lingkungan Penggunaan, Standar Keselamatan)
Desain konseptual dan terperinci menggunakan perangkat lunak CAD\/CAE
Analisis Struktural dan Mekanik (misalnya, simulasi FEA)
Sistem listrik dan desain kontrol (motor, gearbox, sistem pengereman, panel kontrol)
2. Pengadaan materi
Memesan bahan baku (pelat baja, coran, lampiran)
Beli komponen listrik (motor listrik, sakelar, relay, sistem kontrol)
Memperoleh komponen mekanis (bantalan, poros, roda gigi, pengencang, dll.)
3. Fabrikasi & Pemesinan
Fabrikasi bingkai: pemotongan, pengelasan, penggilingan baja untuk membentuk dasar winch dan bingkai
Pemesinan: Putar, penggilingan, pengeboran bagian -bagian penting seperti drum, poros, roda gigi
Perakitan Gearbox: Pemesinan presisi komponen roda gigi (heliks, planetary, atau roda gigi cacing)
4. Unit motor
Perakitan motor listrik (jika in-house) atau integrasi motor yang bersumber
Pengujian dan penyeimbangan isolasi motor
Pemasangan kopling motor ke gearbox atau poros drum
5. Perakitan Mekanik
Pasang drum ke bingkai
Rakit gearbox ke poros drum
Pasang motor ke gearbox (drive langsung atau melalui kopling)
Pasang bantalan, segel, dan pengencang
6. Perakitan Listrik
Pengkabelan panel kontrol, sakelar, dan pembatas
Pemasangan sistem rem listrik
Manajemen kabel dan relay keselamatan
Mengintegrasikan unit kontrol jarak jauh atau kabel
7. Perawatan Permukaan
Sandblasting atau tembakan peledakan semua komponen baja
Pengobatan anti-korosi (misalnya, primer, dan lapisan cat akhir)
Galvanisasi opsional atau lapisan bubuk untuk lingkungan korosi tinggi
8. Kontrol & Pengujian Kualitas
Inspeksi dimensi bagian mesin
Pengujian non-destruktif (misalnya, partikel ultrasonik atau magnetik untuk sambungan yang dilas)
Pengujian beban dalam kondisi kerja yang disimulasikan (biasanya 125% dari kapasitas pengenal)
Pengujian fungsional motor, gearbox, rem, dan sistem kontrol listrik
9. Kemasan & Pengiriman
Oleskan perlakuan preventif karat pada bagian logam yang terbuka
Pembungkus pelindung (plastik, busa, atau peti kayu tergantung pada mode pengiriman)
Hasilkan Dokumentasi (Manual, Laporan Uji, Sertifikat)
Atur transportasi dan logistik untuk pengiriman
10. Dukungan purna jual (opsional)
Instalasi dan commission di tempat
Pelatihan operator
Layanan Garansi dan Dukungan Pemeliharaan

Perusahaan telah memasang platform manajemen peralatan cerdas, dan telah memasang 310 set (set) robot penanganan dan pengelasan. Setelah menyelesaikan rencana, akan ada lebih dari 500 set (set), dan tingkat jaringan peralatan akan mencapai 95%. 32 Garis pengelasan telah digunakan, 50 direncanakan untuk dipasang, dan laju otomatisasi seluruh lini produk telah tercapai.
