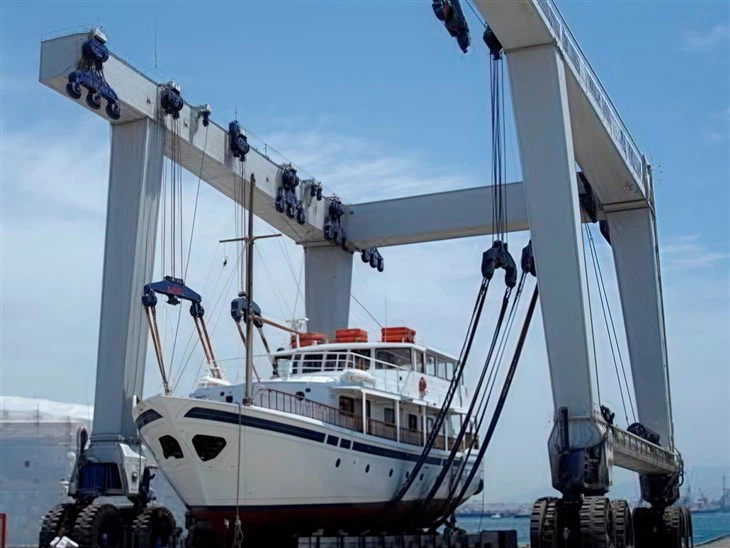

Lift Perjalanan Laut Kapal

Lift perjalanan laut kapal adalah peralatan khusus yang digunakan di marina, perahu, dan galangan kapal untuk mengangkat kapal dan perahu keluar dari air untuk pemeliharaan, penyimpanan, atau transportasi. Tidak seperti kerekan atau crane perahu tradisional, lift perjalanan bergerak dan dapat memindahkan kapal secara horizontal setelah mengangkatnya.

Fitur utama dari lift perjalanan laut:
Kapasitas pengangkat - berkisar dari beberapa ton untuk kapal kecil hingga lebih dari 1, 000 ton untuk kapal pesiar dan kapal besar.

Tali atau gendongan yang dapat disesuaikan - digunakan untuk menggendong lambung dengan aman selama pengangkatan.

Mobilitas - Berlari pada ban atau rel karet, memungkinkan lift memindahkan perahu dari air ke area penyimpanan atau teluk kerja.

Operasi Hidraulik atau Listrik - Pengangkatan Perjalanan Modern Gunakan sistem hidrolik untuk pengangkatan yang halus dan terkontrol.

Desain Rentang Luas - Memungkinkan lift untuk mengangkangi dermaga dan area penyimpanan kapal.

.





Perbandingan dengan solusi pengangkatan laut lainnya

Fitur	Crane Gantry Perahu Kecil	Lift perjalanan	Forklift (Marinir)
Mobilitas	Portabel, beberapa beroda	Diperbaiki atau dipasang di rel	Sangat mobile
Kapasitas	1–20 ton	10 - 100+ ton	2–10 ton
Terbaik untuk	Perahu kecil, halaman DIY	Marina besar	Perahu ringan
Biaya	Lebih rendah	Lebih tinggi	Sedang



Kapasitas pengangkatan 1 - 20 ton
Span (width) 3 - 12 meter (disesuaikan)
Mengangkat tinggi 3 - 10 meter
Kelas Bekerja A 3- A5 (Ringan ke Medium Duty)
Hoisting speed 0. 5 - 8 m\/min (variabel)
Tipe Balok Utama Single\/Double Girder (tipe kotak)
Catu daya 220V\/380V 3- fase atau manual
Kontrol Mode Kontrol Kontrol Landungan\/Remote Nirkabel
Hoist tipe rantai listrik hoist\/kawat tali hoist
Travel Drive Manual Push atau Motorised
Perlindungan korosi hot-dip galvanis atau cat laut
Resistensi angin hingga Beaufort Scale 6 (untuk penggunaan di luar ruangan)
Operasi Temp -20 derajat ke +50 derajat







Lift perjalanan adalah peralatan khusus yang digunakan di marina dan perahu untuk mengangkat, mengangkut, dan meluncurkan kapal. Berikut adalah komponen utama dari lift perjalanan laut:

1. Bingkai utama (gantry)
Komponen struktural utama yang membentang lebar kapal.

Terbuat dari baja tugas berat untuk mendukung beban besar.

Termasuk kaki vertikal dan crossbeam horizontal.

2. Mengangkat tali (sling)
Tali nilon atau poliester tugas berat yang menggendong perahu.

Dapat disesuaikan agar sesuai dengan bentuk dan ukuran lambung yang berbeda.

Beberapa sistem menggunakan bilah penyebar untuk mencegah kerusakan lambung.



3. Mekanisme Hoist
Winch listrik atau hidrolik yang menaikkan dan menurunkan tali.

Biasanya fitur beberapa motor untuk pengangkatan yang disinkronkan.

4. Sistem Troli & Drive
Menggerakkan kapal secara horizontal di sepanjang gantry.

Didukung oleh motor listrik atau hidrolik dengan roda atau trek.





5. Roda & Ban (untuk lift perjalanan seluler)
Ban karet pneumatik atau padat tugas berat.

Memungkinkan lift perjalanan untuk memindahkan perahu di sekitar halaman.

6. Sistem Hidrolik
Powers mengangkat, menurunkan, dan gerakan (jika hidrolik).

Termasuk pompa, silinder, selang, dan katup kontrol.

7. Panel Kontrol \/ Kabin Operator
Memungkinkan operator untuk mengontrol pengangkatan, penurunan, dan gerakan.

Mungkin termasuk joystick, tombol, dan cutoff pengaman.

8. Outriggers \/ Stabilisator
Lengan yang dapat diperpanjang untuk stabilitas tambahan saat mengangkat beban berat.

Membantu mencegah tip selama operasi.

9. Fitur Keselamatan
Sensor beban - mencegah kelebihan beban.

Stop darurat (e-stop)-menghentikan operasi jika terjadi kerusakan.

Katup anti-drop-mencegah penurunan mendadak jika terjadi kegagalan hidrolik.

10. Sumber Daya
Mesin Diesel (untuk unit yang bertenaga sendiri).

Motor listrik (untuk lift stasioner atau bertenaga jaringan).

11. Bilah penyebar (opsional)
Digunakan untuk mendistribusikan tekanan tali secara merata pada lambung lebar atau halus.

12. Remote control (opsional)
Remote nirkabel untuk manuver yang lebih mudah di ruang sempit.





2. Mekanisme Pengangkatan & Pengangkat

Lift perjalanan laut kapal adalah peralatan khusus yang digunakan di marina, perahu, dan galangan kapal untuk mengangkat, mengangkut, dan meluncurkan kapal dan kapal kecil. Mekanisme pengangkatan dan pengangkat adalah komponen penting yang memastikan penanganan kapal yang aman dan efisien. Di bawah ini adalah rincian terperinci dari komponen dan fungsi utamanya:

1. Komponen utama sistem pengangkatan & pengangkatan lift perjalanan laut
A. Bingkai Struktural
Gantry\/Frame: Struktur baja membentang perahu, dengan kaki yang naik di atas rel atau roda untuk mobilitas.

Penyebar\/Lengan: Lengan yang dapat disesuaikan memanjang di atas kapal untuk memposisikan sling dengan benar.

B. Mekanisme Pengangkatan
Hoist Winches: Winch yang bertenaga listrik atau hidraulik mengontrol kabel pengangkat.

Tali kawat atau sling sintetis: Kabel atau tali berkekuatan tinggi terhubung ke titik pengangkat kapal.

Sheaves\/Pulleys: Bimbing kabel dengan lancar selama pengangkatan dan penurunan.

C. Sistem Daya
Sistem hidrolik: Sebagian besar lift modern menggunakan silinder hidrolik untuk pengangkatan yang halus dan terkontrol.

Motor Listrik: Mengendarai winch dan fungsi perjalanan (jika tidak sepenuhnya hidrolik).

Unit Tenaga Diesel\/Listrik: Menyediakan energi untuk operasi.

D. Kontrol
Kabin operator atau remote control: Memungkinkan manuver lift yang tepat.

Sistem Pemantauan Beban: Memastikan berat didistribusikan secara merata dan dalam kapasitas.





2. Bagaimana Mekanisme Pengangkatan & Pengangkatan
POSISI: Lift perjalanan dipindahkan di atas kapal (di atas rel atau ban).

Sling Attachment: Sling yang dapat disesuaikan ditempatkan di bawah lambung pada titik pengangkatan yang diperkuat.

Lifting: Winch mengencangkan sling, mendistribusikan beban secara merata sebelum diangkat.

Transportasi: Setelah diangkat, lift perjalanan menggerakkan perahu ke area penyimpanan atau peluncuran.

Menurunkan: Perahu diturunkan dengan lembut ke dalam air atau ke dudukan penyimpanan.







4. Aksesori opsional

1. Batang penyebar \/ tali pengangkat yang dapat disesuaikan
Digunakan untuk distribusi berat yang lebih baik saat mengangkat lambung lebar atau halus.

Tali yang dapat disesuaikan menampung berbagai lebar kapal.

Sering terbuat dari poliester atau nilon tahan lama dengan lengan pelindung.

2. Outrigger hidrolik atau penstabil
Berikan stabilitas tambahan saat mengangkat beban yang berat atau tidak seimbang.

Berguna di medan yang tidak rata atau kondisi angin tinggi.

3. Sistem Kontrol Jarak Jauh
Kontrol jarak jauh nirkabel atau kabel untuk kenyamanan operator.

Memungkinkan manuver yang tepat dari lift perjalanan.

4. Sistem skala (pemantauan beban)
Timbangan digital terintegrasi untuk mengukur berat kapal yang diangkat.

Membantu mencegah kelebihan beban dan memastikan kapasitas pengangkatan yang aman.

5. Cradles perahu \/ bantalan pendukung khusus
Cradles yang dapat disesuaikan untuk bentuk lambung yang berbeda (misalnya, perahu layar, kapal besar, katamaran).

Permukaan empuk atau non-slip untuk melindungi lambung.

6. Kit tinggi atau lebar diperpanjang
Memungkinkan lift perjalanan untuk menangani kapal yang lebih tinggi atau lebih luas (misalnya, perahu layar dengan tiang tinggi).

7. Laser atau sistem panduan kamera
Meningkatkan presisi saat memposisikan tali atau cradles.

Mengurangi risiko kerusakan lambung selama pengangkatan.

8. Tali self-aligning atau pivoting
Secara otomatis menyesuaikan diri dengan bentuk kapal untuk distribusi berat badan.

9. Penutup Perlindungan Cuaca
Kanopi pelindung atau penutup untuk kapal yang disimpan sementara di lift.

10. Kit Adaptor Trailer
Memungkinkan lift perjalanan untuk memindahkan trailer perahu masuk dan keluar dari air.

11. Sistem Anti-Goyang
Mengurangi pergerakan perahu selama pengangkatan dan transportasi untuk keselamatan tambahan.

12. Opsi Diesel atau Tenaga Listrik
Beberapa lift menawarkan sumber daya alternatif (misalnya, listrik untuk penggunaan dalam ruangan, diesel untuk operasi luar ruangan\/seluler).

13. Sistem Pemberhentian & Keselamatan Darurat
Rem pengaman tambahan, alarm, atau fitur shutdown darurat.



SKETSA



Teknis utama



Lift perjalanan laut kapal sangat penting untuk perahu, marina, dan fasilitas perbaikan, menawarkan cara yang serba guna dan efisien untuk memindahkan kapal masuk dan keluar dari air. Berikut adalah beberapa keuntungan utama menggunakan lift perjalanan laut:

1. Keserbagunaan dalam menangani ukuran perahu yang berbeda
Dapat mengangkat berbagai ukuran perahu (dari kapal penangkap ikan kecil ke kapal pesiar besar, biasanya hingga 1, 000 ton tergantung pada model).

Batang dan tali penyebar yang dapat disesuaikan mengakomodasi berbagai bentuk dan lebar lambung.

2. Mobilitas dan fleksibilitas
Lift perjalanan beroperasi pada ban atau rel karet, memungkinkan gerakan mudah di sekitar halaman.

Dapat mengangkut kapal ke tanah ke penyimpanan, area perbaikan, atau dermaga kering.

Ideal untuk fasilitas dengan ruang terbatas atau tidak ada infrastruktur derek tetap.

3. Penanganan perahu yang lembut dan aman
Menggunakan sling lunak untuk menggendong lambung, mengurangi stres dibandingkan dengan lift crane tradisional.

Memberikan distribusi berat badan yang lebih baik, meminimalkan risiko kerusakan lambung.

4. Operasi yang lebih cepat dari metode tradisional
Lebih cepat dari sistem kereta api atau trailer hidrolik untuk meluncurkan\/mengangkut kapal.

Mengurangi downtime untuk pemilik kapal dan meningkatkan efisiensi halaman.

5. Hemat biaya untuk marina dan perahu
Biaya operasional yang lebih rendah dibandingkan dengan crane tetap atau lift sinkronisasi.

Membutuhkan infrastruktur minimal (tidak perlu lubang dalam atau sistem kompleks).

6. Pengangkatan yang aman dan stabil
Dilengkapi dengan kontrol hidrolik untuk pengangkatan dan penurunan yang halus.

Beberapa model memiliki fitur level diri untuk menjaga agar perahu tetap seimbang.

7. Penggunaan multi-guna
Dapat digunakan untuk meluncurkan, mengangkut, mengangkut, dan menyimpan kapal.

Berguna untuk operasi pemulihan kapal darurat.

8. Mengurangi Dampak Lingkungan
Meminimalkan gangguan sedimen dibandingkan dengan lift perjalanan yang membutuhkan rel terendam.

Tidak perlu pelumasan minyak atau berat, membuatnya lebih bersih untuk lingkungan laut.

9. kemampuan beradaptasi ke medan yang berbeda
Dapat beroperasi pada permukaan kerikil, beton, atau aspal.

Beberapa model adalah medan kasar yang mampu untuk yard dengan tanah yang tidak rata.

10. Peningkatan kapasitas penyimpanan
Memungkinkan penumpukan atau penyimpanan kapal yang ketat, memaksimalkan ruang halaman.

Kesimpulan
Lift perjalanan laut adalah solusi yang andal, efisien, dan hemat biaya untuk penanganan kapal, menjadikannya pilihan yang lebih disukai untuk marina modern, yard perbaikan, dan fasilitas penyimpanan kapal. Fleksibilitas, keamanan, dan kecepatan mereka membuat mereka sangat diperlukan dalam operasi kelautan.



Lift perjalanan laut kapal adalah peralatan khusus yang digunakan di marina, perahu, dan galangan kapal untuk mengangkat, mengangkut, dan meluncurkan kapal dan kapal pesiar dengan aman. Sistem ini sangat penting untuk pemeliharaan kapal, penyimpanan, dan operasi pengangkutan. Di bawah ini adalah ikhtisar aplikasi, fitur, dan manfaatnya:

Aplikasi lift perjalanan laut
Pengangkatan & peluncuran perahu

Digunakan untuk mengangkat kapal dari air untuk penyimpanan kering, perawatan, atau transportasi.

Luncurkan kapal dengan aman kembali ke air.

Operasi Marina & Boatyard

Penting untuk memindahkan kapal antara penyimpanan, area kerja, dan dermaga.

Memfasilitasi manajemen halaman yang efisien.

Transportasi & Relokasi Perahu

Dapat memindahkan perahu di atas tanah di dalam marina atau di antara fasilitas terdekat.

Beberapa model dapat ditransportasikan jalan untuk merelokasi kapal ke lokasi yang berbeda.

Pemeliharaan & Perbaikan

Posisi perahu untuk pembersihan lambung, lukisan, pekerjaan mesin, dan servis lainnya.

Memungkinkan akses yang aman ke bagian bawah kapal.

Manajemen Penyimpanan Perahu

Menempatkan kapal di atas cradles atau trailer untuk penyimpanan kering jangka panjang.

Digunakan dalam sistem penyimpanan rak (untuk kapal yang lebih kecil).

Pemulihan darurat

Dapat digunakan untuk menyelamatkan kapal yang cekung atau rusak.



Proses produksi crane lift perjalanan laut kapal melibatkan beberapa tahap, dari desain dan seleksi material hingga fabrikasi, perakitan, pengujian, dan pengiriman akhir. Di bawah ini adalah rincian terperinci dari proses produksi yang khas:

1. Desain & Teknik
Analisis Persyaratan: Tentukan kapasitas pengangkatan (misalnya, 10t hingga 500t), lebar bentang, tinggi pengangkat, dan kondisi operasional (resistensi air asin, dll.).

Pemodelan CAD: Gunakan perangkat lunak desain 3D (SolidWorks, AutoCAD, dll.) Untuk membuat desain struktural dan mekanis.

Perhitungan Struktural: Pastikan kapasitas penahan beban, stabilitas, dan kepatuhan dengan standar register ISO, ABS, DNV, atau Lloyd.

Desain Sistem Listrik & Hidrolik: Sistem Daya Rencana, Kontrol, dan Mekanisme Keselamatan.

2. Pengadaan materi
Seleksi baja: baja bermutu laut berkualitas tinggi (misalnya, ASTM A572) untuk ketahanan korosi.

Sumber Komponen:

Silinder hidrolik, motor, dan pompa.

Tali kawat, berkas geser, dan angkat sling.

Sistem Listrik (PLC, Sensor, Kontrol Jarak Jauh).

Ban karet atau sistem yang dipasang di kereta untuk mobilitas.

3. Proses fabrikasi
A. Fabrikasi Struktural
Pemotongan: Pemotongan plasma\/laser untuk balok dan pelat baja.

Pengelasan: Pengelasan otomatis dan manual (MIG\/TIG) untuk bingkai utama, kaki, dan balok penyebar.

Pemesinan: Pengeboran presisi dan penggilingan untuk lubang baut dan titik perakitan.

Perawatan Permukaan:

Sandblasting (standar SA 2.5).

Pelapis anti-korosi (primer epoksi + topcoat poliuretan).

B. Majelis Mekanik & Hidrolik
Instalasi Gearbox & Winch: Untuk mekanisme pengangkatan dan perjalanan.

Integrasi sistem hidrolik: Pipa, katup, dan silinder dipasang.

Pemasangan Sistem Ban\/Rel: Tergantung pada model (rubber-lelah atau berbasis rel).

C. Instalasi Sistem Listrik & Kontrol
Pengkabelan & Sensor: Batas sakelar, sel beban, dan perlindungan kelebihan beban.

Panel Kontrol & Sistem Remote: Diuji untuk operasi yang lancar.

4. Kontrol & Pengujian Kualitas
NDT (pengujian non-destruktif): Inspeksi pengelasan ultrasonik\/x-ray.

Pengujian Muat:

Tes Statis: 125% dari SWL (beban kerja yang aman).

Tes Dinamis: Pemeriksaan Operasional pada kapasitas penuh.

Tes fungsionalitas: Perjalanan, pengangkatan, dan sistem berhenti darurat.

5. Lukisan & Perakitan Terakhir
Lukisan tingkat laut: Pelapis anti-rust untuk lingkungan air asin.

Tanda Pelabelan & Keselamatan: SWL, peringatan, dan tag kepatuhan.

6. Pengiriman & Pemasangan
Pembongkaran (jika diperlukan): Untuk crane besar, komponen dikirim secara terpisah.

Perakitan di tempat: Diawasi oleh insinyur.

Pelatihan Operator: Pedoman Keselamatan dan Operasional.

Komponen kunci dari crane lift perjalanan laut
Main Girder & Legs: Mendukung beban.

Mekanisme pengangkat: Derus hidrolik atau listrik dengan tali kawat.

Sistem Perjalanan: Roda\/Trek untuk Bergerak.

Sistem Kontrol: Kabin atau dioperasikan dari jarak jauh.

Perangkat keselamatan: Perlindungan kelebihan beban, sakelar batas, rem darurat.

Kepatuhan & Standar
ISO 4301, ISO 9001 (Manajemen Kualitas)

ABS, DNV, GL (Sertifikasi Kelautan)

OSHA\/CE (Kepatuhan Keselamatan)

Tampilan lokakarya:

Perusahaan telah memasang platform manajemen peralatan cerdas, dan telah memasang 310 set (set) robot penanganan dan pengelasan. Setelah menyelesaikan rencana, akan ada lebih dari 500 set (set), dan tingkat jaringan peralatan akan mencapai 95%. 32 jalur pengelasan telah digunakan, 50 direncanakan untuk dipasang, dan tingkat otomatisasi seluruh lini produk telah mencapai 85%.
