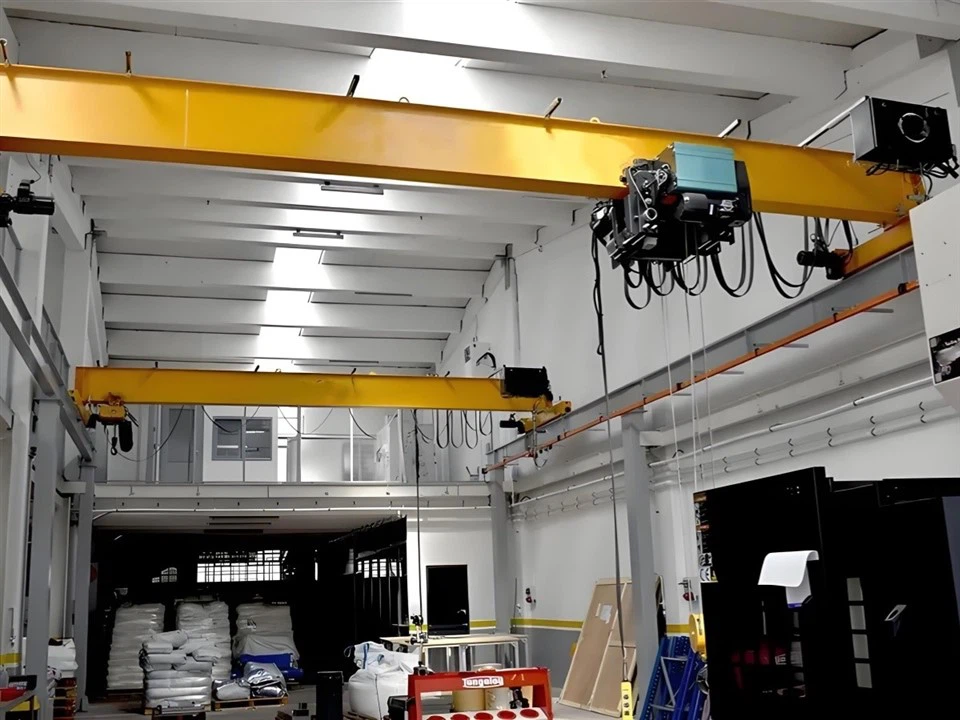

Derek Jembatan Lari Teratas



Derek Jembatan Lari Atas adalah jenis derek di atas kepala yang dipasang di sepanjang rel tetap yang dipasang di bagian atas struktur (seperti atap gedung atau balok derek). Ini banyak digunakan di berbagai industri untuk aplikasi pengangkatan berat dan penanganan material, khususnya di pabrik, gudang, dan lokasi konstruksi.

Derek Jembatan Lari Atas terdiri dari jembatan yang bergerak di sepanjang rel, mekanisme kerekan untuk mengangkat beban, dan truk akhir yang bergerak di sepanjang rel di kedua ujung jembatan. Derek ini terbuat dari baja berkualitas tinggi dan dibuat untuk operasi tugas berat, menjadikannya tahan lama dan mampu beroperasi di lingkungan yang sulit.

Derek jembatan yang berjalan di atas dirancang untuk menangani beban besar, seringkali melebihi beberapa ton. Mereka ideal untuk industri yang memerlukan pengangkatan mesin berat, komponen, atau bahan konstruksi. Mencakup berbagai mekanisme keselamatan seperti sakelar batas, fungsi penghentian darurat, perlindungan beban berlebih, dan sensor anti-tabrakan untuk memastikan pengoperasian yang aman dan andal.

Derek Jembatan Lari Atas dapat digunakan untuk berbagai tugas seperti bongkar muat, pengangkutan material, dan operasi jalur perakitan. Dapat dioperasikan secara manual atau dengan sistem otomatis untuk pengoperasian yang lebih kompleks. Karena sistem yang berjalan paling atas, crane jenis ini dapat menjangkau area yang lebih luas dan memanfaatkan ketinggian maksimum sebuah bangunan, meningkatkan jangkauan pengangkatan dan meningkatkan efisiensi operasional.

Derek jembatan yang beroperasi di bagian atas memerlukan perawatan rutin untuk memastikan rel, motor, dan sistem kerekan tetap dalam kondisi optimal. Pemeriksaan pemeliharaan mencakup inspeksi sistem kereta api, mekanisme pengangkatan, dan sistem pasokan listrik. Singkatnya, derek jembatan dengan kinerja terbaik menawarkan solusi yang kuat dan andal untuk industri yang memerlukan penanganan material skala besar, dan menyediakan kapasitas, daya tahan, dan operasional yang tinggi. efisiensi dalam mengangkat beban berat melintasi ruang yang luas.

Komponen Inti: Motor

Tempat Asal: Henan, Cina

Garansi: 1 Tahun

Berat (KG):4500kg

Inspeksi keluar video: Disediakan

Laporan Uji Mesin: Disediakan

Kecepatan: Inverter Tunggal/Ganda/Frekuensi

Layanan Setelah Garansi: Layanan pemeliharaan dan perbaikan lapangan

Sertifikasi: CE ISO Gost

Warna: Permintaan Pelanggan

Tipe Girder: Kotak Tunggal

Tugas Kerja : A4

Kapasitas: 3t 5t 10t 15t 20t

Bahan: Q235B

Metode kontrol:kontrol jalur independen atau kendali jarak jauh



1. Balok utama

1) Balok utama derek jembatan yang berjalan di atas adalah elemen struktur horizontal utama yang menopang berat troli derek, kerekan, dan beban yang diangkatnya. Balok ini membentang di sepanjang jembatan derek dan dipasang pada balok landasan yang merupakan bagian dari struktur bangunan.

2) Karakteristik Utama Balok Utama:

Bahan: Biasanya terbuat dari baja, yang memberikan kekuatan dan daya tahan yang diperlukan.

Desain: Dirancang untuk menahan tekanan dan gaya yang dikenakan selama pengoperasian, termasuk berat beban, gaya dinamis dari pengangkatan dan pemindahan beban, serta gaya dari pergerakan troli.

Bentuk: Seringkali desain balok-I atau gelagar kotak, bergantung pada kebutuhan beban dan rentang derek.

Fungsi: Berfungsi untuk menopang sistem troli dan kerekan serta memungkinkan pergerakan horizontal melintasi rentang derek. Troli berjalan di sepanjang bagian atas balok utama, dan mekanisme kerekan biasanya digantung padanya. Sambungan: Balok utama dihubungkan ke truk ujung (atau gerbong ujung) di kedua sisinya, yang bergerak di sepanjang rel yang dipasang di bagian atas bangunan. dinding atau penyangga struktural.

Desain balok utama sangat penting untuk keselamatan dan kinerja derek secara keseluruhan. Itu harus cukup kuat untuk menangani kapasitas beban maksimum dan memastikan kelancaran pengoperasian dari waktu ke waktu.

Sistem Pengangkatan

Jembatan: Struktur horizontal utama yang membentang di sepanjang bagian atas bangunan atau struktur. Ini mendukung kerekan dan troli.

Troli: Unit bergerak yang berjalan di sepanjang jembatan dan membawa kerekan. Ini bergerak secara horizontal melintasi panjang jembatan.

Hoist: Alat pengangkat, sering kali dilengkapi dengan pengait atau alat tambahan lainnya, yang bertanggung jawab untuk menaikkan dan menurunkan beban. Kerekan biasanya bergerak secara vertikal di sepanjang troli untuk mengangkat dan menurunkan beban.

Truk Akhir: Unit mekanis di kedua ujung jembatan yang memungkinkan jembatan bergerak di sepanjang rel yang dipasang di bagian atas struktur bangunan.

Rel/Landasan Pacu: Rel yang dipasang di langit-langit atau di atas bangunan tempat jembatan derek bergerak.

Mekanisme Motor dan Penggerak: Motor yang menggerakkan pergerakan horizontal jembatan (sepanjang landasan pacu) dan pergerakan troli (menyeberangi jembatan). Mekanisme penggerak biasanya mencakup roda gigi dan rantai yang mentransfer tenaga dari motor ke roda di ujung truk dan troli.

Sistem Kontrol: Sistem kelistrikan atau antarmuka operator yang digunakan untuk mengontrol pergerakan derek. Hal ini dapat dilakukan melalui liontin, remote control, atau panel kontrol overhead.

Fitur Keamanan: Derek jembatan yang berjalan paling atas sering kali memiliki fitur keselamatan internal seperti sakelar batas, tombol berhenti darurat, pembatas beban, dan perangkat anti-tabrakan untuk memastikan pengoperasian yang aman.

3.Akhirpengangkutan

1) Pengangkutan ujung derek jembatan yang berjalan di atas merupakan komponen penting yang menopang keseluruhan struktur dan memungkinkan derek bergerak di sepanjang rel atau rel. Letaknya di ujung jembatan derek.

2) Rangka gerbong ujung memberikan dukungan struktural dan menampung komponen lainnya. Hal ini dirancang untuk menahan berat derek dan beban yang diangkat. Gerbong ujung dilengkapi dengan roda atau roller yang bergerak di sepanjang rel atau rel derek. Roda ini biasanya terbuat dari baja dan dirancang agar tahan lama dan pergerakannya mulus.

3) Sistem penggerak, biasanya terdiri dari motor dan gearbox, bertanggung jawab untuk mendorong gerbong ujung di sepanjang rel derek. Ini memberikan gerakan yang diperlukan untuk menggerakkan jembatan derek secara horizontal. Gerbong ujung dilengkapi dengan sistem pengereman untuk mengontrol pergerakannya dan memastikan keselamatan selama pengoperasian. Remnya bisa mekanis, elektrik, atau hidrolik, tergantung pada desain derek. Gerbong ujung dihubungkan ke struktur jembatan, yang menampung mekanisme kerekan, troli, dan komponen lainnya. Hal ini memungkinkan jembatan untuk bergerak melintasi rentang derek sambil membawa beban.















4. Mekanisme perjalanan derek

1) Prinsip operasi

Mekanisme perjalanan derek adalah sistem kompleks yang terdiri dari motor, roda gigi, roda, dan sistem kontrol yang dirancang untuk menggerakkan derek di sepanjang landasan. Kendaraan ini beroperasi melalui motor listrik yang menggerakkan roda, dengan komponen tambahan seperti rem dan sistem kontrol untuk memastikan pergerakan yang mulus dan terkendali.

Motor penggerak derek menyediakan tenaga yang diperlukan untuk gerakan horizontal. Biasanya ini adalah motor listrik, dan setiap motor menggerakkan satu atau lebih roda. Motor dihubungkan ke kotak roda gigi, yang meneruskan energi rotasi ke roda. Gearbox dapat dihubungkan ke penggerak rantai, penggerak roda gigi bevel, atau kopling langsung, tergantung pada desain derek. Derek dipasang pada roda, yang berjalan di sepanjang rel (jalur derek) yang dipasang pada landasan pacu. Roda-roda ini memungkinkan jembatan derek bergerak dengan lancar melintasi landasan pacu. Roda penggerak digerakkan oleh motor listrik melalui sistem roda gigi, sehingga derek dapat bergerak maju atau mundur. Biasanya terdapat dua roda penggerak, satu di setiap sisi jembatan, tetapi lebih banyak lagi yang dapat digunakan untuk derek yang lebih besar.

2) Karakteristik fungsional

Gerakan Halus dan Efisien

Mekanisme perjalanan derek dirancang untuk gerakan horizontal yang mulus di sepanjang balok landasan. Biasanya menggunakan motor listrik untuk menggerakkan roda, yang didukung oleh struktur troli derek.

Sistem harus meminimalkan sentakan atau gerakan tidak rata untuk memastikan penanganan beban lancar dan mencegah ketegangan pada struktur derek dan beban yang diangkut.

Kapasitas Beban Tinggi

Mekanismenya harus cukup kuat untuk menangani kapasitas beban crane, yang dapat berkisar dari beberapa ton hingga ratusan ton. Roda dan rel harus dirancang untuk menahan gaya tinggi yang dihasilkan selama pergerakan.

Kontrol Presisi

Untuk penentuan posisi beban yang akurat, mekanisme pergerakan sering kali mencakup sistem kontrol yang presisi, termasuk penggerak frekuensi variabel (VFD) atau motor servo untuk kontrol kecepatan yang mulus dan akurasi posisi.

Hal ini memastikan bahwa beban dapat dipindahkan secara tepat di sepanjang landasan derek ke berbagai posisi.

Gerakan Reversibel

Mekanisme perjalanan derek harus memungkinkan gerakan maju dan mundur untuk memposisikan derek di titik mana pun di sepanjang landasan. Biasanya menggunakan motor yang dikombinasikan dengan sistem roda gigi untuk mencapai fungsi ini.

Fitur Keamanan

Sistem Anti-tabrakan: Mekanisme ini dapat mencakup sensor atau saklar batas yang mencegah tabrakan dengan end stop atau struktur lain di sepanjang landasan pacu.

Sistem Pengereman Darurat: Jika terjadi pemadaman listrik atau masalah lainnya, mekanisme tersebut harus memiliki rem darurat yang dapat menghentikan pergerakan derek dengan aman.

Perlindungan Kelebihan Beban: Sistem harus dilengkapi dengan detektor kelebihan beban untuk mencegah kerusakan pada derek atau beban ketika kapasitas maksimum terlampaui.

Mekanisme perjalanan troli

1) Prinsip operasi

Mekanisme perjalanan troli pada derek jembatan yang berjalan di atas berfungsi dengan menggunakan motor listrik, roda gigi, dan sistem penggerak untuk menggerakkan troli secara horizontal di sepanjang rel jembatan. Sistem kontrol memungkinkan pergerakan yang presisi, dan fitur keselamatan memastikan pengoperasian yang lancar dan aman.

Bridge crane terdiri dari struktur jembatan (balok utama), yang membentang sepanjang dua rel paralel (terletak di bagian atas struktur atau bangunan pendukung). Troli dipasang di jembatan dan membawa mekanisme pengangkatan (biasanya kerekan) . Ia bergerak secara horizontal di sepanjang jembatan, memposisikan beban untuk diangkat dan diangkut.

2) Karakteristik fungsional

Kontrol Gerakan

Troli ini ditenagai oleh motor listrik, biasanya dihubungkan ke sistem roda gigi, sehingga memungkinkan kontrol yang tepat terhadap pergerakan horizontal di sepanjang jembatan. Troli ini beroperasi dengan menggunakan sistem rel yang dipasang di jembatan derek, menyediakan jalur yang stabil bagi troli untuk melakukan perjalanan kembali dan seterusnya di seluruh bentang. Kecepatan gerakan sering kali dapat disesuaikan, memungkinkan akselerasi dan deselerasi yang mulus tergantung pada beban yang diangkut.

Kapasitas Penanganan Beban

Troli dirancang untuk membawa beban berat, dengan kapasitasnya ditentukan oleh kapasitas angkat derek dan desain troli itu sendiri. Troli ini sering kali dilengkapi roda atau rol beban yang bersentuhan dengan jalur jembatan derek, memastikan stabilitas dan kelancaran pergerakan beban berat.

Presisi dan Stabilitas

Pergerakan troli biasanya sangat presisi, yang sangat penting untuk tugas-tugas yang memerlukan penempatan muatan yang tepat. Pergerakan troli dirancang untuk memastikan goyangan muatan yang minimal selama pergerakan, sehingga mengurangi risiko ketidakstabilan muatan dan kecelakaan.

Motor dan Penggerak

Troli dilengkapi dengan motor penggerak yang menggerakkan pergerakannya. Motor ini umumnya ditenagai oleh sistem listrik, dengan voltase yang bervariasi tergantung pada desain derek dan persyaratan operasional. Motor troli biasanya dilengkapi dengan sistem rem yang memungkinkan penghentian dan penempatan troli yang aman di bawah beban.

Fitur Keamanan

Mekanismenya mencakup rem pengaman yang aktif ketika listrik padam atau dalam keadaan darurat, sehingga mencegah troli bergerak secara tidak terduga. Beberapa troli juga memiliki sakelar batas yang mencegah troli bergerak melampaui batas lintasan yang telah ditentukan, sehingga melindungi muatan dan infrastruktur di sekitarnya. .

Kemudi dan Pelacakan

Tergantung pada desainnya, beberapa troli mungkin dilengkapi mekanisme kemudi yang memungkinkan gerakan berbelok dan melengkung yang terkendali di sepanjang lintasan, sehingga derek dapat digunakan dalam tata letak yang lebih kompleks. Sistem pelacakan memastikan bahwa troli tetap sejajar dengan lintasan, mencegah tergelincir dan tergelincir. meminimalkan keausan.

6. Roda derek

Roda derek pada derek jembatan yang berjalan di atas merupakan komponen penting yang dirancang untuk menopang dan memandu derek di sepanjang balok landasannya. Roda ini kuat, tahan lama, dan dirancang untuk menahan beban tinggi sekaligus memungkinkan pergerakan yang mulus dan efisien.

Roda derek biasanya terbuat dari baja bermutu tinggi atau baja tempa untuk memastikan daya tahan dan ketahanan aus. Tersedia dalam desain tunggal, ganda, atau tanpa flensa, bergantung pada aplikasi dan konfigurasi track. Mesin presisi untuk memastikan keselarasan yang tepat dan kelancaran pengoperasian. Dirancang untuk menangani beban besar tergantung pada kapasitas pengenal derek. Seringkali diberi perlakuan panas untuk meningkatkan kekerasan dan ketahanan terhadap keausan dan deformasi. Banyak roda memiliki sistem pelumasan terintegrasi atau eksternal untuk mengurangi gesekan dan keausan.

7. Kait Derek

Kait derek pada derek jembatan yang berjalan paling atas adalah komponen penting yang dirancang untuk mengangkat dan membawa beban berat dengan aman. Pengait adalah bagian derek tempat beban dipasang, biasanya melalui sling, rantai, atau perangkat tali-temali lainnya.

Kait derek untuk derek di atas kepala biasanya terbuat dari baja tempa berkekuatan tinggi untuk memastikan kekuatan dan daya tahan di bawah beban berat. Dilengkapi dengan kait pengaman untuk mencegah beban tergelincir keluar selama pengoperasian. Dinilai kapasitas beban maksimum derek (misalnya 5 ton, 10 ton, 50 ton). Beberapa kait dapat berputar 360 derajat, memungkinkan fleksibilitas dalam memposisikan beban.

Manfaat Derek Jembatan Berlari Teratas dengan Kait

Stabilitas: Diposisikan di atas balok landasan pacu, memberikan kapasitas angkat yang lebih tinggi dan mengurangi tekanan pada struktur bangunan.

Cakupan Luas: Ideal untuk aplikasi di gudang, bengkel, dan jalur perakitan.

Kemampuan penyesuaian: Kait dapat dipasangkan dengan berbagai jenis kerekan (tali kawat listrik, kerekan rantai) untuk memenuhi kebutuhan spesifik.

Motor

Motor derek jembatan yang berjalan di atas merupakan komponen penting yang menggerakkan pergerakan derek melintasi balok landasan pacu dan memfasilitasi pengangkatan atau penurunan beban.

Jenis Motor di Bridge Cranes

Travel Motors: Menggerakan gerakan horizontal crane di sepanjang rel pada balok landasan.

Hoist Motors: Mengontrol pengangkatan dan penurunan beban.

Fitur Utama

Tenaga dan Torsi: Motor harus menghasilkan torsi yang cukup untuk menangani beban tetapan maksimum dan memastikan akselerasi dan deselerasi yang mulus.

Kontrol Kecepatan: Kebanyakan derek jembatan modern menggunakan penggerak frekuensi variabel (VFD) untuk mengatur kecepatan motor, memungkinkan penanganan beban secara presisi dan meminimalkan keausan.

Siklus Tugas: Motor dirancang untuk pengoperasian tugas berat, sering kali dikategorikan berdasarkan standar "tugas derek" atau "kelas tugas" (misalnya, klasifikasi FEM atau CMAA).

Sistem Pengereman: Termasuk rem terintegrasi atau eksternal untuk berhenti dengan aman dan menahan beban.

.

Sistem alarm suara dan cahaya & saklar batas

1) Sistem alarm suara dan cahaya

Sistem alarm suara dan cahaya untuk derek jembatan yang berjalan di atas merupakan fitur keselamatan penting yang dirancang untuk meningkatkan keselamatan operasional dengan memperingatkan pekerja tentang pergerakan derek dan potensi bahaya.

Alarm Terdengar (Alarm Suara): Mengeluarkan suara peringatan keras, seperti klakson, bel, atau sirene, untuk mengingatkan personel di sekitar derek. Dilengkapi volume yang dapat disesuaikan dan pola suara berbeda untuk membedakan jenis gerakan (misalnya, bepergian, mengangkat, atau darurat).

Alarm Visual (Alarm Cahaya): Termasuk lampu peringatan yang berkedip atau berputar, biasanya menggunakan LED terang untuk visibilitas. Seringkali diberi kode warna (misalnya, merah untuk bahaya, kuning untuk kewaspadaan) untuk memberikan peringatan visual selain suara.

2) Sakelar batas

Sakelar batas pada derek jembatan yang berjalan di atas adalah perangkat keselamatan penting yang mencegah derek atau komponennya bergerak melampaui batas yang telah ditentukan, sehingga memastikan pengoperasian yang aman.

Fungsi

Menghentikan perjalanan ketika derek mencapai batas gerak maksimum atau minimum yang telah ditentukan sebelumnya:

Bridge Travel: Mencegah jembatan keluar dari landasan pacu.

Perjalanan Troli: Menghentikan troli agar tidak berjalan terlalu jauh di jembatan.

Perjalanan Hoist: Mencegah pengangkatan atau penurunan beban secara berlebihan.

Jenis Sakelar Batas

Rotary Limit Switch: Memantau perputaran hoist drum atau poros motor. Biasa digunakan untuk mengontrol ketinggian hoist (atas/bawah).

Sakelar Batas Tipe Tuas: Diaktifkan ketika tuas mekanis bersentuhan secara fisik dengan troli atau jembatan. Digunakan untuk batas perjalanan troli atau jembatan.

10.Perangkat Keamanan

1. Perangkat Perlindungan Kelebihan Beban

Mencegah derek mengangkat beban melebihi kapasitas tetapannya.

Sering menggunakan sensor beban untuk memantau beban yang diangkat.

2. Sakelar Batas

Sakelar Batas Perjalanan: Menghentikan derek agar tidak bergerak melebihi jangkauan yang diperbolehkan di landasan.

Sakelar Batas Pengangkat: Mencegah blok pengait terangkat berlebihan (dua pemblokiran) atau diturunkan terlalu jauh.

3. Perangkat Anti Tabrakan

Sensor atau perangkat proximity untuk mencegah tabrakan dengan crane atau rintangan lain di landasan.

4. Sistem Berhenti Darurat

Tombol berhenti darurat yang ditandai dengan jelas dan mudah diakses untuk segera memutus aliran listrik ke derek jika terjadi keadaan darurat.

5. Rem Beban dan Rem Hoist

Rem Beban: Tahan beban pada posisinya saat kerekan tidak bergerak.

Rem Hoist: Menghentikan gerakan hoist dengan tepat dan aman.

6. Fitur Keamanan Tali Kawat dan Rantai

Termasuk perangkat anti-penggelinciran dan sistem pelumasan yang tepat untuk mencegah keausan tali kawat atau kerusakan rantai.

7. Perlindungan Kecepatan Berlebih

Mencegah kerekan turun terlalu cepat karena gravitasi atau kerusakan mekanis.

8. Sistem Anti Goyangan

Mengurangi ayunan beban, memastikan pengoperasian yang lebih presisi dan aman.

9. Pencegahan Beban Kejut

Membantu meminimalkan efek sentakan mendadak yang disebabkan oleh memulai atau menghentikan alat pengangkat secara tiba-tiba.

10. Akhir Pemberhentian dan Buffer

Dipasang di ujung landasan pacu atau jembatan perjalanan untuk menyerap energi dan mencegah derek atau troli melakukan perjalanan berlebihan.



11.Mode Kontrol

1. Kontrol Liontin

Deskripsi: Operator mengendalikan derek menggunakan liontin kabel yang digantung di derek atau kerekan. Tombol-tombol pada liontin mengontrol gerakan mengangkat, menurunkan, dan bergerak.

Keuntungan:Sederhana dan hemat biaya. Menyediakan kontrol manual langsung.

Kekurangan:Operator harus mengikuti derek, yang mungkin tidak aman di lingkungan berbahaya. Jangkauan operasional terbatas karena panjang kabel.

2. Kendali Jarak Jauh Radio

Deskripsi: Derek dioperasikan menggunakan pemancar genggam nirkabel, yang mengirimkan sinyal ke penerima derek.

Keuntungan:Mobilitas operator lebih besar. Pengoperasian lebih aman karena operator dapat menjaga jarak aman. Mengurangi ketegangan fisik pada operator.

Kekurangan: Membutuhkan perawatan rutin pada pemancar. Kemungkinan interferensi di area dengan banyak perangkat nirkabel.

3. Kontrol Kabin

Deskripsi: Operator duduk di kabin yang dipasang di derek, dari sana mereka dapat melihat seluruh area kerja.

Keuntungan:Ideal untuk pengoperasian tugas berat. Memberikan visibilitas dan kontrol yang sangat baik untuk pengoperasian yang presisi.

Kekurangan:Pengaturan lebih mahal.Terbatas pada kehadiran operator di kabin.

4. Kontrol Semi-Otomatis

Deskripsi: Derek melakukan gerakan atau pengoperasian tertentu secara otomatis berdasarkan instruksi yang telah ditentukan sebelumnya dan memerlukan intervensi manual.

Keuntungan:Meningkatkan produktivitas.Mengurangi kelelahan operator.

Kekurangan: Biaya implementasi lebih tinggi. Membutuhkan personel terlatih untuk mengelola sistem.

5. Kontrol Sepenuhnya Otomatis

Deskripsi: Derek sepenuhnya otomatis dan beroperasi berdasarkan instruksi terprogram atau integrasi dengan sistem kontrol industri.

Keuntungan:Efisiensi dan presisi maksimum.

Ideal untuk tugas berulang di lingkungan manufaktur atau gudang.

Kekurangan: Biaya awal yang tinggi. Sistem yang rumit memerlukan perawatan rutin dan personel terampil untuk pemecahan masalah.



12. Sketsa







Teknis utama





1. Kapasitas Pengangkatan Lebih Tinggi

Derek jembatan yang berjalan di atas dapat menangani beban yang lebih berat dibandingkan dengan jenis derek lainnya. Mereka dirancang untuk mengangkat dan mengangkut beban besar, sehingga cocok untuk industri seperti baja, pembuatan kapal, dan manufaktur berat.

2. Ruang Vertikal yang Dimaksimalkan

Karena derek beroperasi pada rel yang dipasang di atas balok landasan pacu, hal ini memungkinkan pemanfaatan ruang vertikal secara maksimal di suatu fasilitas. Hal ini sangat berguna pada bangunan dengan batasan ketinggian.

3. Keserbagunaan

Derek ini sangat serbaguna dan dapat disesuaikan agar sesuai dengan kebutuhan operasional spesifik, termasuk balok ganda untuk kekuatan ekstra, kerekan khusus, dan berbagai sistem kontrol.

4. Cakupan Luas

Derek jembatan dengan kinerja terbaik mencakup area kerja yang lebih luas karena dapat menjangkau ruang yang lebar dan memberikan fleksibilitas yang lebih baik dalam penanganan material.

5. Daya Tahan

Dibuat dengan material dan komponen yang kuat, produk ini tahan lama dan hanya membutuhkan sedikit perawatan, sehingga hemat biaya dalam jangka panjang.

6. Tidak Ada Halangan Ruang Lantai

Karena mereka beroperasi di atas lantai, tidak ada halangan di permukaan tanah, sehingga memungkinkan pergerakan pekerja, kendaraan, dan peralatan lainnya dengan lebih baik.

7. Kemudahan Integrasi

Derek jembatan terbaik dapat diintegrasikan ke dalam infrastruktur yang ada atau dirancang sebagai bagian dari konstruksi baru, sehingga dapat beradaptasi dengan lingkungan yang berbeda.

8. Peningkatan Keamanan

Fitur keselamatan tingkat lanjut seperti sistem anti-tabrakan, perlindungan beban berlebih, dan mekanisme penghentian darurat meningkatkan keselamatan di tempat kerja.

9. Efisiensi Energi

Derek jembatan modern yang beroperasi di atas dilengkapi dengan motor dan sistem hemat energi yang mengurangi konsumsi daya selama pengoperasian.

10. Berbagai Konfigurasi

Derek ini tersedia dalam konfigurasi girder tunggal atau girder ganda, sehingga perusahaan dapat memilih mana yang paling sesuai dengan kebutuhan operasional mereka.





1. Industri Manufaktur

Jalur Perakitan: Digunakan untuk memindahkan bahan mentah dan barang jadi melintasi area produksi.

Instalasi Mesin: Membantu dalam mengangkat dan menempatkan komponen mesin berat selama proses manufaktur.

2. Pergudangan dan Logistik

Bongkar muat: Memfasilitasi penanganan barang secara efisien di fasilitas penyimpanan.

Organisasi Penyimpanan: Digunakan untuk menumpuk dan mengatur produk berat di rak atau rak.

3. Pengerjaan Baja dan Logam

Menangani Logam Berat: Biasa digunakan untuk memindahkan gulungan baja, billet, dan lembaran logam besar.

Operasi Pemesinan: Mendukung operasi seperti pemotongan, pembengkokan, dan pengelasan dengan memposisikan benda kerja.

4. Industri Konstruksi

Transportasi Material: Memindahkan material konstruksi berat seperti balok dan balok penopang.

Beton Pracetak: Mengangkat dan menempatkan segmen beton pracetak untuk proyek infrastruktur.

5. Industri Pertambangan

Ekstraksi Material: Menangani pengangkutan bijih, batu, dan material lainnya.

Pemeliharaan: Mengangkat dan memposisikan peralatan pertambangan selama perbaikan atau servis.

6. Pembangkit Listrik

Pemeliharaan Turbin: Digunakan untuk mengangkat dan mengangkut komponen turbin.

Penanganan Peralatan: Memindahkan generator, trafo, dan alat berat lainnya.

7. Pembuatan Kapal

Perakitan Lambung: Membantu memposisikan sebagian besar lambung kapal.

Instalasi Peralatan: Mengangkat dan memasang mesin, baling-baling, dan komponen kapal lainnya.

8. Industri Otomotif

Perakitan Kendaraan: Memindahkan suku cadang otomotif besar seperti mesin dan sasis.

Manajemen Perkakas: Mentransfer cetakan dan cetakan dalam proses produksi.

9. Industri Dirgantara

Perakitan Pesawat: Mengangkat dan mengangkut komponen pesawat seperti sayap dan badan pesawat.

Operasi Pemeliharaan: Membantu dalam memperbaiki dan memelihara pesawat.

10. Industri Kertas dan Pulp

Penanganan Gulungan: Memindahkan gulungan kertas besar selama produksi dan penyimpanan.

Perawatan Mesin: Mengangkat dan memposisikan peralatan selama perbaikan.





1. Desain dan Rekayasa

Persyaratan Pelanggan: Kumpulkan spesifikasi rinci dari pelanggan (kapasitas beban, bentang, tinggi pengangkatan, lingkungan, dll.).

Desain Struktural: Membuat desain struktural dan mekanik menggunakan CAD dan perangkat lunak teknik. Pastikan kepatuhan terhadap standar industri yang relevan (misalnya ISO, ASME, FEM).

Desain Kelistrikan: Mengembangkan sistem kendali kelistrikan, termasuk motor, perkabelan, dan panel kendali.

Perhitungan Beban: Lakukan perhitungan tegangan dan beban untuk memastikan keamanan dan daya tahan.

Persetujuan: Kirimkan desain untuk persetujuan pelanggan sebelum melanjutkan.

2. Pengadaan Bahan

Bahan Baku: Sumber pelat baja, balok, dan bahan lainnya berkualitas tinggi.

Komponen: Dapatkan komponen utama seperti motor, girboks, panel kontrol, truk akhir, dan tali kawat dari pemasok tepercaya.

Pemeriksaan Kualitas: Periksa bahan dan komponen apakah ada cacat atau penyimpangan dari spesifikasi.

3. Fabrikasi

Pemotongan dan Pembentukan: Potong pelat dan bagian baja sesuai ukuran menggunakan mesin pemotong CNC, pemotong plasma, atau pemotong laser.

Pengelasan: Pengelasan komponen struktural (misalnya gelagar jembatan, truk ujung) mengikuti standar kualitas yang ketat.

Pemesinan: Mesin bagian akhir truk, roda, dan komponen lainnya untuk memastikan kesesuaian dan kesejajaran yang tepat.

Pengujian Nondestruktif (NDT): Periksa lasan dan bagian struktural dari cacat menggunakan metode seperti pengujian ultrasonik atau radiografi.

4. Majelis

Perakitan Girder Jembatan: Rakit gelagar utama, truk ujung, dan pelat penghubung.

Perakitan Troli: Pasang komponen hoist, motor, drum, dan troli.

Instalasi Listrik: Pasang panel kontrol, perkabelan, sakelar batas, dan perangkat keselamatan.

5. Perawatan Permukaan

Pembersihan : Sandblast atau bersihkan seluruh permukaan untuk menghilangkan karat dan kotoran.

Pelapisan: Aplikasikan primer dan cat anti korosi sesuai dengan lingkungan pengoperasian (misalnya, lingkungan luar ruangan atau korosif).

6. Pengujian dan Pengendalian Mutu

Pengujian Beban Statis: Uji derek dengan beban stasioner melebihi kapasitas tetapannya.

Pengujian Beban Dinamis: Uji derek dalam kondisi pengoperasian dengan beban bervariasi.

Pengujian Kelistrikan: Pastikan pengoperasian sistem kelistrikan dengan benar, termasuk perangkat keselamatan dan kontrol.

Sertifikasi: Sertifikasi crane untuk memenuhi standar nasional dan internasional.

7. Pengemasan dan Pengiriman

Pembongkaran (jika perlu): Bongkar derek menjadi komponen yang dapat diangkut.

Pengemasan: Kemas semua komponen dengan aman untuk transportasi.

Pengiriman: Mengatur pengiriman ke situs pelanggan.

8. Instalasi dan Commissioning

Persiapan Lokasi: Periksa lokasi dan pastikan semua persiapan yang diperlukan telah selesai.

Ereksi: Merakit dan memasang komponen derek di lokasi.

Penyelarasan: Sejajarkan track derek, roda, dan bagian struktural.

Pengujian Akhir: Lakukan pengujian di tempat untuk memverifikasi fungsionalitas dan keamanan.

9. Pelatihan dan Serah Terima

Pelatihan Operator: Latih tim pelanggan tentang pengoperasian dan pemeliharaan derek.

Dokumentasi: Menyediakan manual, jadwal pemeliharaan, dan dokumen sertifikasi.

Serah terima: Selesaikan proyek dan serahkan derek kepada pelanggan.







Tag populer: derek jembatan lari atas, produsen, pemasok, pabrik derek jembatan lari atas Cina
