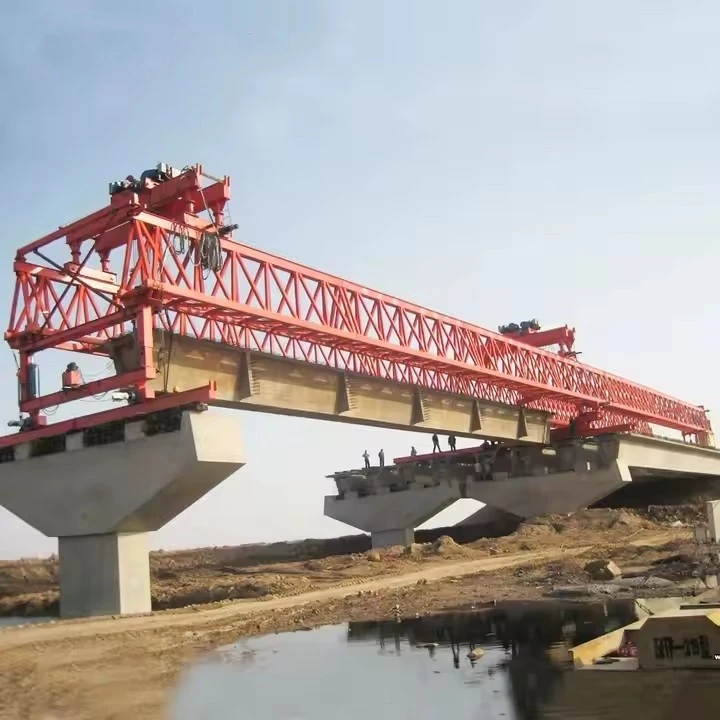

Peralatan Peluncur Jembatan 500 Ton

Peluncur jembatan seberat 500-ton adalah peralatan-tugas berat yang digunakan dalam konstruksi jembatan besar, khususnya untuk meluncurkan segmen jembatan pracetak atau cor-di-tempat. Mesin-mesin ini sangat penting untuk proyek-proyek yang melibatkan jembatan bentang panjang, viaduk, atau jalan raya layang di mana derek tradisional atau sistem palsu tidak praktis.





Fitur Utama Peluncur Jembatan Seberat 500 Ton:
Kapasitas Beban Tinggi – Dirancang untuk menangani segmen dengan berat hingga 500 ton.

Mekanisme-Peluncuran Mandiri – Bergerak maju di sepanjang dek jembatan seiring kemajuan konstruksi.

Desain Modular – Dapat disesuaikan untuk lebar dan bentang jembatan yang berbeda.

Sistem Hidraulik – Untuk penentuan posisi segmen berat secara presisi.

Komputer-Operasi Terkendali – Memastikan akurasi dalam penempatan segmen.

Sistem Keamanan – Termasuk stabilisator,-mekanisme anti selip, dan perlindungan beban berlebih.





Peralatan Peluncur Jembatan Seberat 500 Ton – Spesifikasi Teknis
1. Gambaran Umum
Tujuan: Dirancang untuk meluncurkan segmen jembatan pracetak atau rakitan (balok, geladak, dll.) hingga 500 ton.

Aplikasi: Jembatan jalan raya/kereta api, jembatan militer, konstruksi jembatan modular.

Jenis:-bergerak mandiri, modular, atau-dipasang di rel, bergantung pada desain.

2. Kapasitas Beban
Kapasitas Peluncuran Maksimum: 500 metrik ton (termasuk segmen jembatan + berat peralatan).

Panjang Rentang: Dapat disesuaikan (biasanya 30m–60m per peluncuran).

Sistem Pengangkatan: Dongkrak atau derek hidrolik dengan kontrol tersinkronisasi.

3. Komponen Struktural
Meluncurkan Nose/Gantry: Teleskopik atau modular untuk jangkauan yang dapat disesuaikan.

Rangka/Balok Penopang:-baja berkekuatan tinggi (misalnya ASTM A572 Grade 50).

Sistem Hidraulik:

Kapasitas Pompa: Lebih besar dari atau sama dengan tekanan 500 bar.

Silinder: Pengangkatan multi-titik yang tersinkronisasi.

Sistem Perjalanan:

Roda/Trek:-Bergerak sendiri dengan-bantalan tugas berat.

Panduan Rel (jika ada): Sistem penyelarasan presisi.

4. Kekuasaan & Kontrol
Sumber Tenaga: Mesin diesel (misalnya 300–400 kW) atau motor listrik (untuk instalasi tetap).

Sistem Kontrol: Berbasis PLC-dengan kemampuan operasi jarak jauh.

Fitur Keamanan: Sensor beban, rem darurat, mekanisme-anti selip.

5. Mobilitas & Pengaturan
Transportasi: Desain modular untuk pembongkaran/pengangkutan melalui truk.

Waktu Perakitan: Kurang dari atau sama dengan 48 jam (dengan dukungan derek).

Kecepatan Peluncuran: 5–10 m/jam (dapat disesuaikan).

6. Kondisi Lingkungan & Operasional
Suhu Pengoperasian: –20 derajat hingga +50 derajat .

Hambatan Angin: Stabil hingga 15 m/s (operasional), 25 m/s (parkir).

Tekanan ke Tanah: Kurang dari atau sama dengan 150 kPa (dengan cadik/alas tanah).

7. Kepatuhan & Standar
Kode Desain: EN 1993 (Eurocode 3), AASHTO, atau spesifik proyek-.

Keamanan: OSHA/ISO 13849 (keamanan mesin).





Peluncur jembatan seberat 500-ton adalah peralatan tugas berat yang digunakan dalam konstruksi jembatan untuk mengangkat, mengangkut, dan menempatkan segmen jembatan besar. Di bawah ini adalah komponen utama dari sistem tersebut:

1. Komponen Struktural Utama
Gantry Peluncuran (Rangka Utama) – Struktur baja utama yang membentang di area konstruksi dan mendukung mekanisme peluncuran.

Penopang Depan & Belakang – Penopang sementara yang menstabilkan peluncur selama penempatan segmen.

Launching Nose (Opsional) – Bagian depan yang dapat diperpanjang yang membantu memandu segmen jembatan ke posisinya.

2. Sistem Pengangkatan & Penanganan
Dongkrak Hidraulik (kapasitas 500{1}}ton) – Dongkrak berkapasitas tinggi untuk mengangkat dan mengatur posisi segmen jembatan.

Derek & Kerekan – Sistem listrik atau hidrolik untuk memindahkan segmen secara horizontal.

Mekanisme Troli & Perjalanan – Memungkinkan pergerakan sistem pengangkatan di sepanjang gantri.

3. Sistem Pergerakan & Penggerak
Sistem Dorong/Tarik Hidraulik – Menggerakkan peluncur ke depan sepanjang garis jembatan.

Sistem Lintasan atau Rel – Menyediakan jalur terpandu untuk pergerakan peluncur.

Skidding Beams/Pads – Mendukung permukaan agar meluncur mulus saat peluncuran.

4. Sistem Hidraulik & Tenaga
Unit Tenaga Hidraulik (HPU) – Menyuplai oli bertekanan ke dongkrak dan silinder.

Panel Kontrol (berbasis PLC-atau Manual) – Mengelola operasi seperti pengangkatan, peluncuran, dan penyelarasan.

Generator Listrik – Menyediakan tenaga untuk motor, kontrol, dan penerangan.

5. Sistem Penyelarasan & Pemosisian
Sensor Survei & Pemantauan – Panduan laser atau GPS untuk penempatan segmen yang tepat.

Dukungan yang Dapat Disesuaikan – Menyempurnakan-menyesuaikan posisi peluncur agar akurat.

Leveling Jacks – Pastikan stabilitas di medan yang tidak rata.

6. Komponen Keamanan & Pendukung
Rem-Anti Selip & Pin Pengunci – Mencegah pergerakan yang tidak diinginkan.

Sistem Penghentian Darurat – Untuk mematikan segera jika terjadi kegagalan.

Platform Kerja & Tangga Akses – Untuk akses operator selama perakitan dan pemeliharaan.

7. Komponen Transportasi & Perakitan
Bagian Modular – Memungkinkan pembongkaran untuk transportasi ke lokasi baru.

Titik Pemasangan Derek – Untuk mengangkat dan merakit peluncur.









Peluncur jembatan seberat 500-ton adalah peralatan tugas berat yang digunakan dalam konstruksi jembatan, khususnya untuk meluncurkan segmen pracetak, balok penopang, atau seluruh bentang jembatan. Berikut adalah keunggulan utamanya:

1. Kapasitas Beban Tinggi
Dapat menampung beban hingga 500 ton, sehingga cocok untuk-jembatan bentang besar, jembatan jalan raya, dan jembatan kereta api.

Mengurangi kebutuhan akan beberapa derek atau struktur pendukung, sehingga meningkatkan efisiensi.

2. Presisi dan Kontrol
Dilengkapi dengan sistem kontrol hidrolik atau komputerisasi untuk penentuan posisi segmen jembatan secara akurat.

Memastikan penempatan komponen berat yang mulus dan aman.

3. Efisiensi Waktu dan Biaya
Mempercepat konstruksi dengan meluncurkan segmen besar dalam satu operasi.

Mengurangi biaya tenaga kerja dan peralatan dibandingkan dengan metode tradisional seperti pengangkatan derek.

4. Kemampuan Beradaptasi pada Berbagai Tipe Jembatan
Berfungsi untuk gelagar kotak, balok T-, jembatan segmental, dan rangka baja.

Penyangga yang dapat disesuaikan dan desain modular memungkinkan penggunaan di berbagai medan (perkotaan, pegunungan, atau di atas air).

5. Peningkatan Keamanan
Meminimalkan risiko yang terkait dengan pengangkatan dan perakitan manual.

Sistem pendukung yang stabil mencegah kecelakaan selama peluncuran.

6. Mengurangi Dampak Lingkungan
Membutuhkan lebih sedikit dukungan sementara, meminimalkan gangguan terhadap tanah.

Kebisingan dan getaran lebih rendah dibandingkan dengan beberapa derek berat.

7. Kemampuan-Peluncuran Jarak Jauh
Dapat meluncurkan segmen jembatan dalam bentang panjang (50m hingga 100m+) tanpa penyangga perantara.

Ideal untuk melintasi sungai, lembah, atau jalan raya tanpa mengganggu lalu lintas di bawah.

8. Otomatisasi dan Operasi Jarak Jauh
Beberapa model dilengkapi sinkronisasi otomatis untuk distribusi beban yang seimbang.

Pemantauan jarak jauh meningkatkan efisiensi dan keamanan.

9. Daya Tahan dan Perawatan yang Rendah
Dibuat dengan-baja berkekuatan tinggi dan-komponen tahan aus untuk penggunaan-jangka panjang.

Membutuhkan waktu henti minimal untuk pemeliharaan.

10. Fleksibilitas dalam Metode Konstruksi
Mendukung peluncuran inkremental, kantilever seimbang, dan teknik{0}}peluncuran rentang penuh.

Dapat digunakan untuk konstruksi jembatan pracetak dan cor-in-situ.

Kesimpulan
Peluncur jembatan seberat 500-ton adalah solusi yang sangat efisien, aman, dan hemat-biaya untuk konstruksi jembatan modern, khususnya untuk-proyek infrastruktur skala besar. Kemampuannya untuk menangani beban besar dengan presisi membuatnya sangat diperlukan bagi para insinyur yang bekerja di jembatan, jalan layang, dan jembatan jarak jauh.





Peralatan peluncur jembatan seberat 500-ton adalah mesin-tugas berat yang digunakan terutama dalam konstruksi jembatan, khususnya untuk meluncurkan segmen jembatan pracetak atau cor-di tempat. Di bawah ini adalah aplikasi dan fitur utamanya:

Aplikasi:
Peluncuran Segmen Pracetak – Digunakan untuk mengangkat dan memposisikan segmen beton pracetak untuk jembatan gelagar, viaduk, dan jembatan{0}}kabel.

Bentang-menurut-Konstruksi Bentang – Memfasilitasi peluncuran bertahap dek jembatan di atas penyangga.

Konstruksi Kantilever Seimbang – Membantu menempatkan segmen secara simetris dalam konstruksi jembatan kantilever.

Pengangkatan Berat di Ruang Terbatas – Ideal untuk lingkungan perkotaan atau terbatas di mana crane memiliki akses terbatas.

Jembatan Rel & Jalan Raya – Biasa digunakan dalam-proyek infrastruktur skala besar.





Produksi peluncur jembatan seberat 500{2}}ton adalah proses kompleks yang melibatkan desain, pengadaan material, fabrikasi, perakitan, pengujian, dan commissioning. Di bawah ini adalah prosedur produksi terstruktur untuk peralatan peluncuran jembatan tugas berat tersebut:

1. Tahap Desain & Rekayasa
Analisis Kebutuhan: Tentukan kapasitas beban (500 ton), panjang bentang, mobilitas, dan kemampuan beradaptasi medan.

Desain Struktural: Pemodelan CAD (AutoCAD, SolidWorks) untuk rangka, hidung peluncur, rangka penyangga, dan sistem hidrolik.

Simulasi & Validasi: Analisis Elemen Hingga (FEA) untuk pengujian tegangan, defleksi, dan beban dinamis.

Kepatuhan terhadap Peraturan: Pastikan kepatuhan terhadap standar (AASHTO, EN, ISO, atau spesifikasi khusus klien).

2. Pengadaan Bahan
Baja-Kekuatan Tinggi: ASTM A572 Kelas 50 atau setara untuk balok utama.

Komponen Hidraulik: Pompa, silinder (kapasitas 500 ton), dan katup kontrol.

Suku Cadang Mekanik: Roda gigi, bantalan, derek, dan bogie (yang dapat digerakkan sendiri-atau dipasang di rel-).

Sistem Kelistrikan & Kontrol: PLC, sensor, dan modul operasi jarak jauh.

3. Proses Fabrikasi
A. Fabrikasi Struktural
Pemotongan & Pembentukan: Pemotongan bahan bakar plasma/oksi-CNC untuk pelat baja.

Pengelasan: Pengelasan busur terendam (SAW) untuk balok penopang; tukang las bersertifikat (standar AWS/EN).

Pemesinan: Pengeboran, penggilingan untuk penyelarasan lubang-baut secara presisi.

B. Perakitan Hidraulik & Mekanik
Rakitan Sirkuit Hidraulik: Integrasi pompa, selang, dan silinder.

Bogie & Traction System: Pemasangan roda, motor, dan sistem pengereman.

C. Sistem Kelistrikan & Kontrol
Pengkabelan & Sensor: Sel beban, sensor posisi, dan pemberhentian darurat.

Panel Kontrol: Pemrograman PLC untuk peluncuran tersinkronisasi.

4. Perakitan & Integrasi
Sub-Perakitan: Menyambung balok penopang, hidung peluncur, dan rangka penyangga.

Integrasi Penuh: Pasang sistem hidraulik, bogie, dan kabinet kontrol.

Pemeriksaan Keselarasan: Penyelarasan laser untuk paralelisme track/roda.

5. Pengujian & Kontrol Kualitas
Pengujian Beban: Terapkan 110% beban desain (550 ton) dalam lingkungan terkendali.

Tes Fungsional: Verifikasi ekstensi/retraksi hidrolik, pergerakan bogie, dan stabilitas.

Pemeriksaan Keamanan: Penghentian darurat, perlindungan beban berlebih, dan-brankas kegagalan.

6. Pengecatan & Perlindungan Korosi
Persiapan Permukaan: Sandblasting (standar SA 2.5).

Pelapisan: Primer epoksi + lapisan atas poliuretan untuk ketahanan terhadap cuaca.

7. Pembongkaran & Pengemasan
Perincian Modular: Pembongkaran menjadi bagian-bagian yang dapat diangkut (kontainer maksimal{0}}kaki).

Perlindungan: Pembungkus-anti korosi untuk pengiriman laut/jalan darat.

8.-Pemasangan & Komisioning di Lokasi
Perakitan kembali: Dipandu oleh manual perakitan.

Pengujian Lapangan: Peluncuran uji coba dengan muatan tambahan (50% → 100% → 110%).

Pelatihan Operator: Sesi{0}}langsung untuk penerapan dan pemeliharaan.

9. Dokumentasi & Serah Terima
Sebagai-Gambar Buatan: Model CAD yang diperbarui.

Manual: Panduan pengoperasian, pemeliharaan, dan pemecahan masalah.

Sertifikat: Laporan pengujian material (MTR), inspeksi las, dan catatan pengujian beban.





Perusahaan telah memasang platform manajemen peralatan cerdas, dan telah memasang 310 set (set) robot penanganan dan pengelasan. Setelah rencana selesai, akan ada lebih dari 500 set (set), dan tingkat jaringan peralatan akan mencapai 95%. 32 jalur pengelasan telah digunakan, 50 direncanakan akan dipasang, dan tingkat otomatisasi seluruh lini produk telah mencapai 85%.
