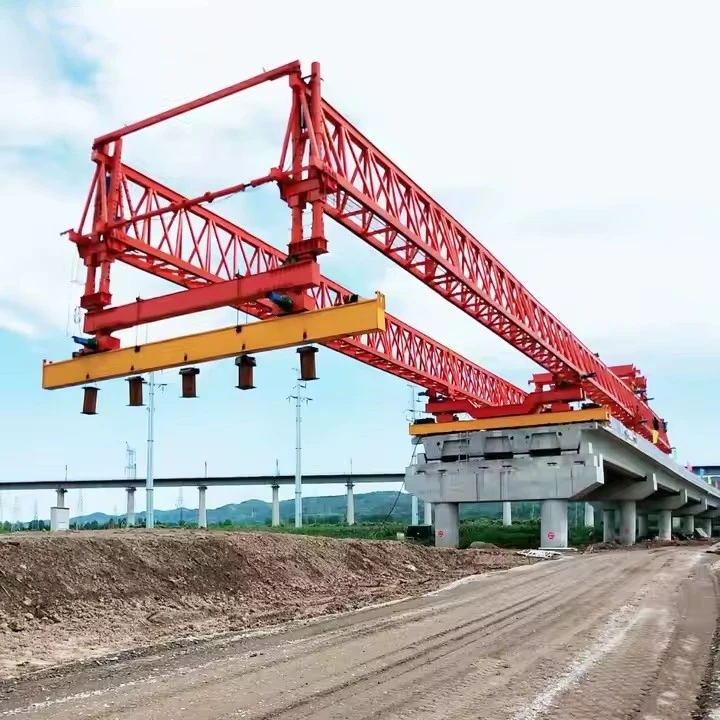

Mesin Pendirian Jembatan Untuk Konstruksi

Dirancang untuk merevolusi cara pembangunan jembatan, peralatan-tercanggih-tercanggih ini menggabungkan teknologi canggih, efisiensi, dan keselamatan untuk memberikan hasil luar biasa dalam proyek konstruksi jembatan.





Mesin Pendiri Jembatan (BEM) adalah peralatan konstruksi khusus yang digunakan untuk pemasangan segmen jembatan, balok penopang, dan dek jembatan secara efisien dan tepat. Mesin ini penting untuk-proyek konstruksi jembatan skala besar, khususnya dalam konstruksi jembatan segmental, pemasangan balok pracetak, dan metode kantilever seimbang.

Fitur Utama Mesin Pendiri Jembatan (BEM):
1. Kapasitas Beban Tinggi
Dirancang untuk menangani segmen beton pracetak yang berat, balok baja, atau dek jembatan{0}}bentang penuh.

Mampu mengangkat dan memposisikan beban mulai dari 100 hingga lebih dari 1.000 ton, tergantung modelnya.

2. Rentang dan Tinggi yang Dapat Disesuaikan
Desain modular memungkinkan panjang bentang yang dapat disesuaikan untuk mengakomodasi lebar jembatan yang berbeda.

Sistem hidraulik atau mekanis memungkinkan penyesuaian ketinggian untuk ketinggian dermaga yang bervariasi.

3. Kemampuan-Peluncuran Mandiri & Kemampuan yang Didorong Sendiri
Banyak BEM yang diluncurkan sendiri-yang berarti dapat bergerak maju tanpa memerlukan derek tambahan.

Dilengkapi dengan crawler, rel, atau roda untuk mobilitas di sepanjang alinyemen jembatan.

4. Sistem Pemosisian Presisi
Menggunakan dongkrak hidrolik, derek, dan kontrol terkomputerisasi untuk akurasi-tingkat milimeter dalam penempatan segmen.

Beberapa model dilengkapi penyelarasan-dengan pemandu laser atau-dengan bantuan GPS untuk penentuan posisi optimal.

5. Sistem Pendukung untuk Berbagai Metode Konstruksi
Balanced Cantilever Erection: Mendukung pemasangan segmen-demi-segmen dari dermaga.

Peluncuran Tambahan: Digunakan untuk mendorong-dek jembatan yang telah dirakit ke tempatnya.

Ereksi-Bentang Penuh: Mengangkat dan menempatkan seluruh bentang jembatan dalam satu operasi.

6. Fitur Keamanan & Stabilitas
Mekanisme anti-jungkit dan beban penyeimbang memastikan stabilitas selama pengangkatan.

Gagal-sistem pengereman yang aman dan-desain tahan angin untuk jembatan-ketinggian tinggi atau-bentang panjang.

7. Kontrol Jarak Jauh & Otomatis
Model tingkat lanjut mencakup operasi-yang dikendalikan dari jarak jauh untuk keselamatan di zona berbahaya.

Penanganan segmen otomatis mengurangi tenaga kerja manual dan mempercepat konstruksi.

8. Kemampuan Beradaptasi pada Berbagai Tipe Jembatan
Cocok untuk jembatan jalan raya, jembatan kereta api, jembatan, dan jalan layang perkotaan.

Dapat disesuaikan untuk struktur jembatan beton, baja, atau komposit.

9. Perakitan & Pembongkaran Cepat
Dirancang untuk penerapan cepat guna meminimalkan penundaan konstruksi.

Komponen modular memungkinkan pengangkutan yang mudah antar lokasi kerja.

Aplikasi Mesin Pendiri Jembatan:
Konstruksi jembatan segmental (pracetak atau cor-di-tempat)

Peluncuran girder untuk balok pracetak

Pemasangan kabel-stayed & dek jembatan gantung

Pembangunan jembatan kereta api & metro





Mesin Pendiri Jembatan (BEM) adalah peralatan konstruksi khusus yang digunakan untuk perakitan dan pemasangan segmen jembatan, balok penopang, atau komponen pracetak. Di bawah ini adalah spesifikasi konstruksi rinci untuk Mesin Pendiri Jembatan pada umumnya:

1. Spesifikasi Umum
Jenis Mesin: Erektor tipe-peluncuran mandiri, modular, atau gantri

Aplikasi: Jembatan segmental pracetak, peluncuran gelagar, konstruksi kantilever seimbang

Kapasitas Beban: 100–500 ton (bervariasi berdasarkan kebutuhan proyek)

Rentang Rentang: 30–60 meter (dapat disesuaikan untuk konfigurasi jembatan yang berbeda)

Catu Daya: Bertenaga hidrolik/listrik/diesel-

Sistem Kontrol: Otomatis/jarak-dikendalikan dengan penggantian manual

2. Komponen Struktural
Girder/Balok Utama:-Baja berkekuatan tinggi (Grade S355/S460) dengan panjang yang dapat disesuaikan

Menara/Kolom Pendukung: Dongkrak hidrolik atau mekanis untuk penyesuaian ketinggian

Meluncurkan Hidung: Memfasilitasi dorongan ke depan selama ereksi

Mekanisme Pengangkatan: Derek atau derek hidrolik dengan posisi presisi

Sistem Perjalanan: Mekanisme yang-dipasang di rel,-berbasis roda, atau dapat digeser

3. Persyaratan Fungsional
Kecepatan Ereksi: 10–20 meter per hari (tergantung berat & kompleksitas segmen)

Akurasi Penjajaran: ±5 mm pada posisi vertikal/horizontal

Stabilitas: Hambatan angin hingga 45 km/jam (dengan penguncian otomatis saat angin kencang)

Fitur Keamanan: Sensor kelebihan beban, rem darurat, sistem-tabrakan

4. Instalasi & Pengoperasian
Perakitan: Perakitan-di lokasi dengan komponen modular untuk memudahkan pengangkutan

Metode Peluncuran: Peluncuran bertahap, pemasangan kantilever, atau penempatan-demi-rentang

Penanganan Beban: Mampu mengangkat, memutar, dan menempatkan segmen atau balok pracetak

Penyesuaian: Dapat disesuaikan dengan alinyemen jembatan yang melengkung dan lurus

5. Keamanan & Kepatuhan
Standar Desain: EN 1993 (Eurocode 3), peraturan keselamatan OSHA/ANSI

Persyaratan Operator: Personil bersertifikat dengan pelatihan khusus

Pemeliharaan: Inspeksi harian sistem hidrolik, pemeriksaan integritas struktural

6. Pertimbangan Lingkungan
Tingkat Kebisingan:<75 dB (with sound dampening features)

Emisi: Sesuai dengan Tier 4/Stage V untuk mesin diesel

Gangguan Tanah Minimal: Mengurangi jejak kaki di area yang sensitif terhadap lingkungan

7. Fitur Opsional
Sistem Survei Otomatis:{0}}Penyelarasan berpemandu laser untuk presisi

Mekanisme Pendakian Adaptif: Untuk ketinggian dermaga yang bervariasi

Telemetri & Pemantauan Jarak Jauh:{0}}Pencatatan data real-time untuk manajemen proyek

Kesimpulan
Mesin Pendirian Jembatan harus kuat, presisi, dan dapat beradaptasi dengan berbagai metodologi konstruksi. Spesifikasinya harus selaras dengan-persyaratan spesifik proyek, termasuk kapasitas beban, panjang bentang, dan kondisi lingkungan.





Mesin Pendiri Jembatan (BEM) adalah peralatan konstruksi khusus yang digunakan untuk merakit dan memasang komponen jembatan prefabrikasi, seperti balok penopang, ruas, dan dek, selama konstruksi jembatan. Mesin ini meningkatkan efisiensi, keselamatan, dan presisi dalam-proyek pembangunan jembatan, khususnya untuk struktur-bentang panjang atau kompleks.

Jenis Mesin Pendiri Jembatan
Sistem Gantry Crane – Digunakan untuk mengangkat dan menempatkan balok atau segmen pracetak.

Meluncurkan Gantries – Bergerak di sepanjang dek jembatan untuk memposisikan segmen dalam konstruksi kantilever yang seimbang.

Self-Transporter Modular Berpenggerak Sendiri (SPMT) – Kendaraan-multi-tugas berat yang mengangkut dan menempatkan komponen jembatan besar.

Mesin Peluncuran Tambahan – Dorong segmen jembatan ke tempatnya secara berurutan dari satu abutmen.

Segment Erectors (Mesin Peluncur Girder) – Dirancang khusus untuk konstruksi jembatan segmental pracetak.









Bridge Erecting Machine (BERM) adalah peralatan konstruksi khusus yang dirancang untuk perakitan segmen jembatan secara efisien dan aman. Mesin ini umumnya digunakan dalam konstruksi jembatan modern, terutama untuk jembatan segmental pracetak, jembatan kantilever seimbang, dan metode konstruksi bentang-demi-bentang.

Keuntungan Mesin Pendirian Jembatan dalam Konstruksi:
Efisiensi & Kecepatan Tinggi

BERM memungkinkan perakitan segmen jembatan secara cepat, sehingga mengurangi waktu konstruksi secara signifikan.

Proses otomatis meminimalkan tenaga kerja manual, sehingga kemajuan pekerjaan berkelanjutan.

Kontrol Presisi & Kualitas

Memastikan penempatan segmen jembatan berat yang akurat dengan kesalahan minimal.

Mengurangi risiko misalignment, meningkatkan integritas struktural.

Keamanan yang Ditingkatkan

Meminimalkan kebutuhan pekerja untuk melakukan tugas berbahaya di ketinggian.

Mengurangi risiko yang terkait dengan pengoperasian derek tradisional.

Mengurangi Gangguan Lalu Lintas

Ideal untuk wilayah perkotaan di mana meminimalkan penutupan jalan atau kereta api sangatlah penting.

Memungkinkan pembangunan infrastruktur yang ada (misalnya jalan raya, sungai) tanpa hambatan besar.

Biaya-Efektifitas

Menurunkan biaya tenaga kerja karena otomatisasi dan berkurangnya penanganan manual.

Mengurangi kebutuhan akan dukungan atau perancah sementara yang ekstensif.

Keserbagunaan

Dapat disesuaikan untuk tipe jembatan yang berbeda (misal, gelagar kotak, balok T-, lengkungan).

Cocok untuk berbagai metode konstruksi (rentang-demi-rentang, kantilever seimbang, peluncuran bertahap).

Dampak Lingkungan Minimal

Mengurangi kebutuhan lokasi konstruksi besar, menurunkan gangguan lahan.

Lebih sedikit kebisingan dan polusi dibandingkan dengan metode tradisional.

Kemampuan Menangani Beban Berat

Mampu mengangkat dan memposisikan segmen pracetak berukuran besar (hingga ratusan ton).

Menghilangkan kebutuhan akan beberapa derek atau alat angkat berat.

Semua-Konstruksi Cuaca

Beberapa BERM dirancang untuk beroperasi dalam kondisi cuaca yang menantang, sehingga memastikan jadwal proyek terpenuhi.

Desain Modular & Dapat Digunakan Kembali

Banyak BERM yang dapat dibongkar dan digunakan kembali untuk beberapa proyek, sehingga meningkatkan efisiensi biaya.





Bridge Erecting Machine (BERM) adalah peralatan konstruksi khusus yang digunakan untuk merakit dan memposisikan segmen jembatan secara efisien dan aman. Mesin-mesin ini sangat penting dalam konstruksi jembatan modern, terutama untuk-jembatan bentang panjang, jembatan layang, dan jalan layang.
Aplikasi dalam Konstruksi
Konstruksi Jembatan Segmental – Segmen pracetak diangkat dan dirakit.

Jembatan Kereta Api & Jalan Raya – Mempercepat pembangunan di bagian layang.

Jalan Layang Perkotaan – Meminimalkan gangguan lalu lintas dengan pemasangan yang cepat.

Jembatan-Bentang Panjang – Mendukung metode kantilever yang seimbang.

Rehabilitasi Jembatan – Membantu mengganti bagian jembatan lama secara efisien.





Mesin Pendiri Jembatan (BEM) adalah peralatan khusus yang digunakan dalam konstruksi jembatan, khususnya untuk penempatan ruas atau balok pracetak. Jika Anda mengacu pada prosedur produksi derek konstruksi (seperti BEM), berikut adalah rincian terstruktur dari proses pembuatannya:

1. Tahap Desain & Rekayasa
Analisis Persyaratan: Menentukan kapasitas beban, panjang bentang, mobilitas, dan kondisi operasional.

Pemodelan CAD: Buat model 3D terperinci dari struktur BEM, termasuk boom, penyangga, sistem hidrolik, dan kontrol.

Analisis Struktural: Lakukan Analisis Elemen Hingga (FEA) untuk memastikan kekuatan dan stabilitas di bawah beban.

Kepatuhan terhadap Peraturan: Memastikan kepatuhan terhadap standar internasional (ISO, OSHA, EN, dll.).

2. Pengadaan Bahan
Baja-Berkekuatan Tinggi: Material utama untuk balok, boom, dan sasis.

Komponen Hidraulik: Silinder, pompa, dan katup untuk pergerakan dan pengangkatan.

Sistem Kelistrikan: Motor, sensor, dan panel kontrol.

Bahan Habis Pakai & Pengencang Pengelasan:-Baut dan batang las bermutu tinggi.

3. Proses Fabrikasi
A. Fabrikasi Struktural
Pemotongan: Pemotongan plasma atau laser pada pelat dan balok baja.

Bending & Forming: Membentuk komponen menggunakan rem tekan.

Pengelasan:

Pengelasan sub-perakitan balok penopang, boom, dan rangka penyangga.

Las penetrasi penuh untuk-bagian penahan beban kritis.

Pasca-perlakuan panas las (PWHT) untuk menghilangkan tekanan.

Permesinan: Pengeboran dan penggilingan untuk perakitan yang presisi.

B. Perakitan Mekanik
Instalasi Sistem Hidraulik: Pemasangan silinder, pompa, dan selang.

Mekanisme Penggerak: Memasang motor, gearbox, dan track/roda (jika bergerak).

Counterweight & Stabilizer: Menambahkan pemberat untuk keseimbangan.

C. Integrasi Sistem Kelistrikan & Kontrol
Wiring Harness: Menghubungkan sensor, sakelar batas, dan unit kontrol.

Pengaturan PLC & HMI: Pemrograman untuk operasi otomatis.

Sistem Keamanan: Perlindungan kelebihan beban, penghentian darurat, dan perangkat-tabrakan.

4. Kontrol & Pengujian Kualitas
Inspeksi Dimensi: Memverifikasi toleransi dengan CMM (Mesin Pengukur Koordinat).

Pengujian Non-Destruktif (NDT): Pengujian ultrasonik, partikel magnetik, atau sinar X-untuk pengelasan.

Pengujian Beban: Uji beban statis dan dinamis untuk memvalidasi kapasitas.

Pengujian Fungsional: Memeriksa pergerakan hidrolik, kontrol kelistrikan, dan fitur keselamatan.

5. Pengecatan & Perawatan Permukaan
Sandblasting: Persiapan permukaan untuk adhesi cat.

Cat Dasar & Pengecatan: Pelapis-anti korosi (epoksi/poliuretan).

Penandaan & Pelabelan: Peringatan keselamatan dan instruksi operasional.

6. Perakitan & Komisioning Akhir
Perakitan di-Lokasi (jika modular): BEM berukuran besar dapat diangkut dalam beberapa bagian dan dirakit di lokasi konstruksi.

Pelatihan Operator: Mendemonstrasikan kontrol, pemeliharaan, dan protokol keselamatan.

Uji Coba Lapangan: Uji coba dengan segmen jembatan sebenarnya (jika ada).

7. Pengiriman & Pemasangan
Transportasi: Pembongkaran (jika diperlukan) dan perencanaan logistik.

Pemasangan di Lokasi: Pemasangan menggunakan derek bantu dan pemeriksaan keselarasan.

Serah terima: Inspeksi akhir dan sertifikasi sebelum penggunaan operasional.





Perusahaan telah memasang platform manajemen peralatan cerdas, dan telah memasang 310 set (set) robot penanganan dan pengelasan. Setelah rencana selesai, akan ada lebih dari 500 set (set), dan tingkat jaringan peralatan akan mencapai 95%. 32 jalur pengelasan telah digunakan, 50 direncanakan akan dipasang, dan tingkat otomatisasi seluruh lini produk telah mencapai 85%.
