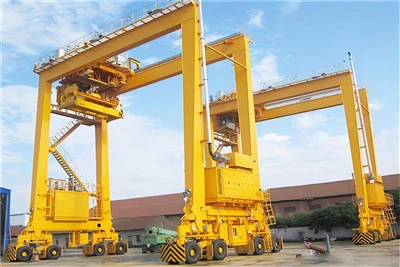

RTG karet tyred gantry crane

RTG karet tyred gantry crane adalah bagian penting dari logistik global, menawarkan fleksibilitas, efisiensi, dan skalabilitas. Produksi mereka melibatkan rekayasa presisi tinggi, pemilihan material yang kuat, dan integrasi otomatisasi canggih untuk memenuhi tuntutan penanganan kontainer modern.









• Bingkai gantry: Dukungan struktural utama, membentang baris wadah.
• Ban Karet: Biarkan mobilitas tanpa perlu rel.
• Mekanisme pengangkat: Termasuk hoist, penyebar, dan troli untuk penanganan wadah.
• Sistem Daya: Biasanya diesel-listrik, hibrida, atau sepenuhnya listrik (tergantung pada persyaratan lingkungan dan operasional).
• Sistem Kontrol: Otomatisasi Lanjutan dan Kemampuan Operasi Jarak Jauh.







RTG karet tyred gantry crane adalah peralatan penting di terminal kontainer dan pelabuhan untuk menumpuk dan memindahkan wadah. Berikut adalah komponen utama dari derek RTG:

1. Komponen Struktural
Bingkai gantry utama: Struktur baja primer yang mencakup tumpukan wadah dan mendukung mekanisme pengangkat.

Kaki\/Dukungan: Kolom vertikal yang memberikan stabilitas dan memungkinkan derek untuk mengangkangi baris wadah.

Cross Beam: Balok horizontal yang menghubungkan kaki, mendukung sistem troli dan hoist.

Cantilever (Opsional): Beberapa RTG memiliki lengan yang memanjang untuk menangani wadah di luar rentang utama.

2. Sistem Mobilitas & Drive
Ban Karet: Ban bertugas berat, beban tinggi yang memungkinkan mobilitas pada permukaan beraspal (biasanya 4, 8, atau 16 ban).

Grup Roda: Roda bertenaga dan tidak bertenaga dengan mekanisme kemudi.

Drive Motors: Motor Listrik atau Diesel-Hidrolik untuk Bergerak di sepanjang halaman.

Sistem kemudi: memungkinkan 90- derajat atau gerakan diagonal untuk posisi yang tepat.

3. Sistem Pengangkatan & Penanganan
Trolley: Bergerak di sepanjang balok silang untuk memposisikan penyebar di atas wadah.

Mekanisme hoist: Termasuk tali kawat, drum, dan motor untuk mengangkat\/menurunkan wadah.

Penyebaran: Lampiran berbasis pwistlock yang mengunci pada wadah (dapat diperbaiki atau teleskopik untuk ukuran yang berbeda).

4. Catu daya
Generator Diesel (umum): Menyediakan daya untuk motor listrik dalam RTG diesel-listrik.

RTG Listrik (E-RTG): Gunakan sistem gulungan kabel atau konduktor untuk daya jaringan (lebih ramah lingkungan).

RTG hibrida: Gabungkan daya diesel dan baterai untuk efisiensi energi.

5. Kontrol & Otomasi
Kabin Operator: Terletak di derek untuk kontrol manual (dengan kontrol dan visibilitas ergonomis).

Remote Control (Opsional): Beberapa RTG dapat dioperasikan dari jarak jauh.

Otomation Systems (A-RTG): GPS, Sensor Laser, dan AI untuk Otomatisasi Semi\/Penuh.

6. Sistem Keselamatan & Bantu
Sistem anti-tabrakan: Mencegah tabrakan dengan crane atau hambatan lainnya.

Pembatas beban: mencegah kelebihan beban.

Sensor & Rem Angin: Pastikan stabilitas angin kencang.

Pemantauan Tekanan Ban: Mempertahankan kinerja ban yang optimal.

Pencahayaan & Alarm: Untuk sinyal visibilitas dan peringatan.

7. Sasis & Undercarriage
Slewing Ring (jika berlaku): Memungkinkan rotasi terbatas untuk beberapa model.

Sistem Suspensi: Menyerap guncangan selama gerakan.

Derek gantry tyred karet RTG dirancang untuk fleksibilitas, penumpukan tinggi (hingga 6 wadah tinggi), dan operasi halaman yang efisien. Versi modern semakin menampilkan otomatisasi dan elektrifikasi untuk keberlanjutan.







Derek gantry tyred karet RTG banyak digunakan di terminal kontainer dan halaman antar moda untuk menumpuk dan menangani wadah. Inilah keunggulan utama mereka:

1. Mobilitas & Fleksibilitas
Ban karet memungkinkan pergerakan mudah antara area susun tanpa rel tetap.

Dapat dipindahkan ke blok halaman yang berbeda sesuai kebutuhan, mengoptimalkan pemanfaatan ruang.

2. Produktivitas Tinggi
Penanganan wadah yang lebih cepat dibandingkan dengan crane gantry yang dipasang di rel (RMG) karena mobilitas.

Dapat melayani beberapa baris wadah, mengurangi waktu tunggu truk.

3. Hemat biaya
Biaya infrastruktur yang lebih rendah dari RMG (tidak perlu rel).

Mengurangi biaya tenaga kerja karena satu RTG dapat mencakup area susun yang besar.

4. kemampuan beradaptasi dengan tata letak yang berbeda
Cocok untuk terminal kecil hingga menengah dengan tata letak yang tidak teratur.

Dapat bekerja di tempat penumpukan dengan kepadatan tinggi dan pekarangan yang lebih luas.

5. Pilihan Hibrida & Ramah Lingkungan
RTG modern sering menampilkan sistem daya hibrida (diesel + listrik\/baterai), mengurangi emisi dan biaya bahan bakar.

Beberapa model menggunakan operasi sepenuhnya listrik dengan gulungan kabel atau daya baterai.

6. Pemeliharaan Mudah
Struktur yang lebih sederhana daripada RMG, dengan lebih sedikit masalah perataan trek.

Pemeliharaan sering dapat dilakukan di tempat tanpa mengganggu operasi.

7. Skalabilitas
Unit RTG tambahan dapat digunakan saat kapasitas terminal tumbuh.

Dapat menangani berbagai ukuran wadah (20ft, 40ft, 45ft, dll.).

8. Distribusi tekanan tanah yang lebih baik
Ban karet mendistribusikan bobot lebih merata daripada sistem kereta api, mengurangi stres tanah.

Perbandingan dengan RMGs:
RTG lebih baik untuk tata letak yang fleksibel dan berubah.

RMG lebih efisien untuk terminal kepadatan tinggi, tetapi memerlukan infrastruktur kereta api.

Kesimpulan:
Derek RTG sangat ideal untuk terminal yang membutuhkan mobilitas, efisiensi biaya, dan fleksibilitas operasional, terutama di mana perubahan ekspansi atau tata letak di masa depan diharapkan.







RTG Rubber Tyred Gantry Cranes: Aplikasi dan Penggunaan

Derek RTG serbaguna, crane gantry seluler yang banyak digunakan di port, terminal, dan hub logistik untuk penanganan kontainer yang efisien. Ban karet mereka memungkinkan gerakan mudah, membuatnya ideal untuk berbagai aplikasi:

1. Terminal Port Container
Stacking Containers: RTG biasanya digunakan di yard kontainer untuk menumpuk dan mengatur kontainer pengiriman (biasanya 1- over {{{1} atau 1- over -6 tinggi).

Memuat\/Membongkar Truk & Trailer: Mereka mentransfer kontainer antara tumpukan halaman dan truk atau sasis.

Operasi antar moda: memfasilitasi pergerakan kontainer antara kapal, truk, dan kereta api.

2. Depot Kontainer Darat (ICDS) & Terminal Rel
Digunakan untuk mentransfer kontainer dari truk ke kereta kereta api dan sebaliknya.

Aktifkan penumpukan yang efisien di depot ruang terbatas.

3. Pusat Logistik & Distribusi
Tangani wadah dan kargo berat di gudang besar.

Mendukung operasi cross-docking untuk transfer kargo yang lebih cepat.

4. Manufaktur & Industri Berat
Pindahkan gulungan baja besar, mesin, dan kargo besar di pabrik industri.

Digunakan di galangan kapal untuk menangani komponen berat.

5. Operasi sementara & seluler
Dapat digunakan di pekarangan penyimpanan sementara atau logistik bantuan bencana karena mobilitasnya.

Keuntungan dari crane RTG
Mobilitas: Tidak perlu rel tetap; dapat diposisikan ulang sesuai kebutuhan.

Kapasitas Penumpukan Tinggi: Mengoptimalkan ruang halaman.

Fleksibilitas Bahan Bakar: Diesel, Listrik (Hybrid), atau Opsi Listrik Sepenuhnya.

Biaya hemat: Biaya infrastruktur yang lebih rendah dibandingkan dengan crane gantry yang dipasang di kereta api (RMG).

Kesimpulan
RTG karet tyred gantry crane sangat penting dalam logistik modern, menawarkan fleksibilitas, efisiensi, dan penghematan biaya dalam wadah dan penanganan kargo berat. Aplikasi mereka menjangkau port, terminal kereta api, hub logistik, dan situs industri, menjadikannya aset utama dalam rantai pasokan global.





Prosedur produksi untuk crane gantry karet RTG melibatkan beberapa tahap utama, dari desain dan pengadaan material hingga perakitan, pengujian, dan pengiriman. Di bawah ini adalah kerusakan langkah demi langkah dari proses pembuatan yang khas:



1. Desain & Teknik
Desain Konseptual: Persyaratan Pelanggan (Kapasitas Pengangkatan, SPAN, Tinggi, dll.) Dianalisis.

Rekayasa terperinci: desain struktural, mekanik, dan listrik diselesaikan menggunakan perangkat lunak CAD\/CAE.

Simulasi & Validasi: Analisis Elemen Hingga (FEA) memastikan integritas dan kinerja struktural.

2. Pengadaan materi
Pelat baja, balok, roda, motor, komponen listrik, dan sistem hidrolik bersumber.

Pemeriksaan kualitas (komposisi kimia, sifat mekanik) dilakukan pada bahan baku.

3. Fabrikasi Komponen Struktural
Cutting & Machining: Pelat baja dan balok dipotong (laser\/plasma\/waterjet) dan dibentuk.

Pengelasan & Perakitan: Girder utama, kaki, dan gerbong akhir dilas (pengelasan busur terendam untuk kekuatan tinggi).

Shot Blasting & Painting: Permukaan dibersihkan, diledakkan, dan dilapisi dengan cat anti korosi.

4. Instalasi Sistem Mekanik & Listrik
Sistem penggerak: Roda, as roda, dan gearbox dipasang.

Mekanisme pengangkat: tali kawat, drum, berkas, dan kait dipasang.

Sistem Listrik: Motor, PLC, Sensor, dan Panel Kontrol terhubung.

Hidraulik (jika berlaku): Stabilisator atau sistem kemudi dipasang.

5. Perakitan komponen utama
Struktur gantry dirakit, mengintegrasikan kaki, balok, dan balok troli.

Troli (dengan hoist) dipasang di girder.

Ban karet dan motor drive dipasang di kaki portal.

6. Pengujian & Kontrol Kualitas
Tes Penerimaan Pabrik (Lemak):

Pengujian beban: Tes statis (1,25 × terukur) dan dinamis (1,1 × beban terukur).

Tes fungsional: Gerakan (gantry, troli, hoist), pengereman, dan sistem keselamatan (sakelar batas, perlindungan kelebihan beban).

Pemeriksaan Listrik: Resistensi isolasi, stabilitas tegangan.

Commissioning: Pengujian di tempat setelah pengiriman.

7. Pembongkaran & Transportasi
Derek dibongkar untuk pengiriman (jika diperlukan) dan diangkut ke pelabuhan\/terminal.

8. Instalasi & Commissioning di tempat
Penyatuan kembali di situs pelanggan.

Pengujian akhir dalam kondisi operasi nyata.

9. Pelatihan & Serangan
Operator dan personel pemeliharaan dilatih.

Dokumentasi (manual, sertifikasi) disediakan.
