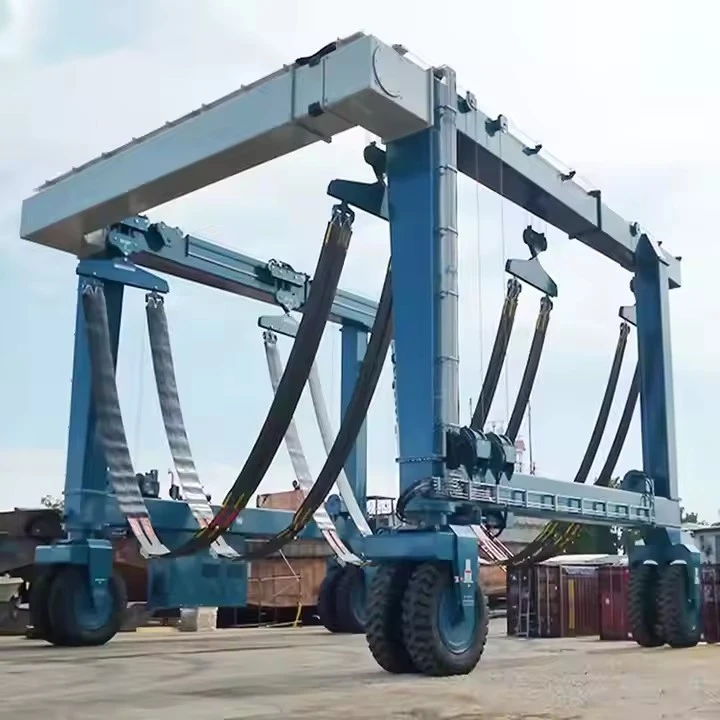

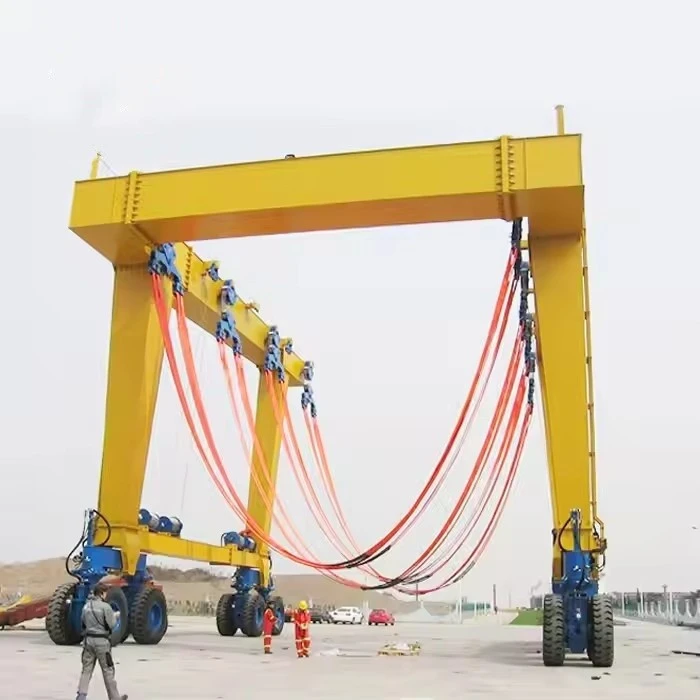

Perahu kecil mengangkat crane gantry

Crane gantry yang mengangkat perahu kecil sangat ideal untuk marina, bengkel, dan pemilik kapal yang membutuhkan solusi pengangkat yang fleksibel, terjangkau, dan aman. Penyesuaian, portabilitas, dan kemudahan penggunaannya menjadikannya pilihan yang lebih disukai daripada alternatif yang lebih mahal seperti lift perjalanan.



Fitur Utama dari Crane Gantry Mengangkat Perahu Kecil

Desain kompak & portabel

Tidak seperti crane gantry industri besar, gantri perahu kecil seringkali ringan dan mungkin dipasang di roda untuk relokasi yang mudah.

Beberapa model dapat dilipat atau modular untuk penyimpanan dan transportasi.

Rentang & Tinggi yang Dapat Disesuaikan

Dirancang untuk mengakomodasi berbagai ukuran perahu, dengan lebar balok yang dapat disesuaikan dan ketinggian pengangkatan.

Beberapa model menampilkan boom teleskopik atau dapat diperpanjang untuk fleksibilitas.

Operasi manual atau bertenaga

Versi yang lebih kecil dapat menggunakan winch engkol tangan atau hoist listrik (biasanya 1-10- ton kapasitas).

Model yang lebih besar dapat menggabungkan troli bermotor untuk operasi yang lebih halus.

Konstruksi yang kokoh

Terbuat dari baja atau aluminium berkekuatan tinggi untuk ketahanan korosi di lingkungan laut.

Kaki yang diperkuat dan stabilisasi cadik mencegah tip selama lift.

Fitur keselamatan

Pembatas beban, sistem anti-goyangan, dan mekanisme penguncian memastikan stabilitas.

Beberapa model termasukbatang penyebaruntuk mendistribusikan berat badan secara merata saat mengangkat lambung.



Perbandingan dengan solusi pengangkatan laut lainnya

Fitur	Crane Gantry Perahu Kecil	Lift perjalanan	Forklift (Marinir)
Mobilitas	Portabel, beberapa beroda	Diperbaiki atau dipasang di rel	Sangat mobile
Kapasitas	1–20 ton	10 - 100+ ton	2–10 ton
Terbaik untuk	Perahu kecil, halaman DIY	Marina besar	Perahu ringan
Biaya	Lebih rendah	Lebih tinggi	Sedang



Kapasitas pengangkatan 1 - 20 ton
Span (width) 3 - 12 meter (disesuaikan)
Mengangkat tinggi 3 - 10 meter
Kelas Bekerja A 3- A5 (Ringan ke Medium Duty)
Hoisting speed 0. 5 - 8 m/min (variabel)
Tipe Balok Utama Single/Double Girder (tipe kotak)
Catu daya 220V/380V 3- fase atau manual
Kontrol Mode Kontrol Kontrol Landungan/Remote Nirkabel
Hoist tipe rantai listrik hoist/kawat tali hoist
Travel Drive Manual Push atau Motorised
Perlindungan korosi hot-dip galvanis atau cat laut
Resistensi angin hingga Beaufort Scale 6 (untuk penggunaan di luar ruangan)
Operasi Temp -20 derajat ke +50 derajat







Sebuah perahu kecil yang mengangkat crane gantry terdiri dari beberapa komponen penting yang bekerja bersama untuk mengangkat dan memindahkan perahu dengan aman. Di bawah ini adalah rincian terperinci dari setiap bagian:

1. Komponen Struktural
A. Balok utama (jembatan girder)
Fungsi: Balok horizontal yang membentang lebar kapal, mendukung mekanisme pengangkatan.

Bahan: Biasanya terbuat dari baja atau aluminium berkekuatan tinggi (untuk portabilitas ringan).

Jenis:

Balok panjang tetap (untuk ukuran kapal yang konsisten).

Balok yang dapat disesuaikan/teleskopik (untuk berbagai lebar kapal).



B. Dukungan Kaki (Gerbong Akhir)
Fungsi: Dukungan vertikal yang menahan balok utama dan memberikan stabilitas.

Fitur Desain:

Kaki-kaki tetap (untuk instalasi permanen).

Kaki setinggi yang dapat disesuaikan (untuk persyaratan pengangkatan yang berbeda).

Kaki yang dipasang di roda (untuk mobilitas, seringkali dengan kastor yang mengunci).





C. bingkai dasar (sistem landasan pacu)
Fungsi: Memberikan fondasi yang stabil untuk crane.

Opsi:

Rel tetap (untuk instalasi permanen).

Basis beroda (untuk gantri portabel).

Outriggers (untuk stabilitas tambahan di tanah yang tidak rata).





2. Mekanisme Pengangkatan & Pengangkat
A. unit hoist
Fungsi: Perangkat bermotor atau manual yang mengangkat perahu.

Jenis:

Hoist rantai listrik (umum untuk kapasitas 1–10 ton).

Hoist tali kawat (untuk lift yang lebih berat).

Winch tangan manual (untuk kapal ringan).



B. Sistem Troli
Fungsi: Menggerakkan hoist di sepanjang balok utama untuk posisi yang tepat.

Jenis:

Troli dorong manual (ramah anggaran).

Troli bermotor (untuk operasi yang lebih halus).

C. pengangkat tali/batang penyebar
Fungsi: mendistribusikan berat badan secara merata untuk mencegah kerusakan lambung.

Bahan:

Sling nilon (untuk perahu ringan).

Batang penyebar baja (untuk kapal yang lebih berat).



3. Sistem Kontrol & Keselamatan
A. Panel kontrol (untuk model listrik)
Fitur:

Kontrol liontin (jarak jauh).

Remote nirkabel (untuk mobilitas operator).

Kontrol kecepatan variabel (untuk pengangkatan yang tepat).

.

B. Fitur Keselamatan
Overload Limiter (mencegah melebihi kapasitas berat).

Tombol berhenti darurat (menghentikan operasi secara instan).

Sistem anti-jalan (mengurangi ayunan selama lift).

Mengunci rem (mencegah pergerakan yang tidak diinginkan).

4. Aksesori opsional
Cradles perahu (untuk penyimpanan jangka panjang yang aman).

Hook berputar (untuk penentuan posisi perahu yang lebih mudah).

Pelapis tahan korosi (untuk lingkungan air asin).

Lampu kerja LED (untuk operasi malam hari).

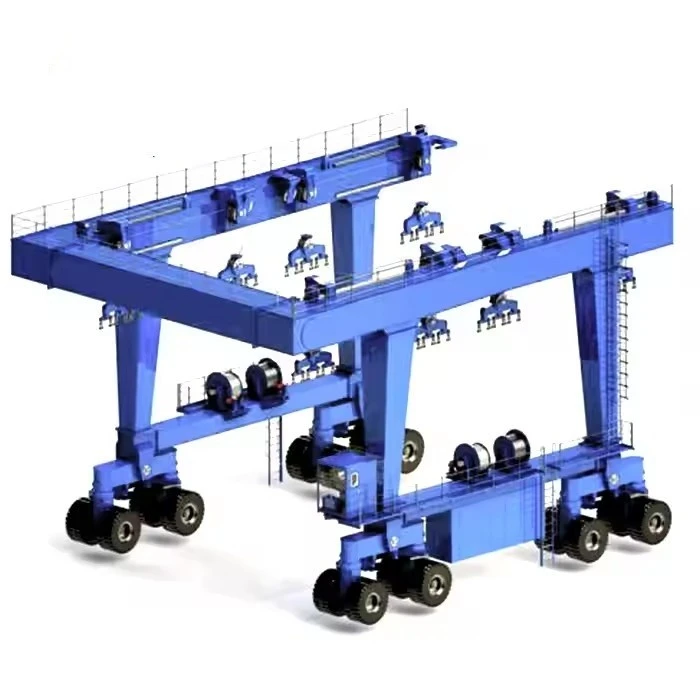

SKETSA



Teknis utama



Crane gantry yang mengangkat perahu kecil menawarkan solusi yang praktis dan efisien untuk menangani kapal kecil hingga menengah (biasanya 1-20 ton). Derek ini banyak digunakan di marina, perahu, dan fasilitas tepi laut karena keserbagunaan dan efektivitas biaya mereka. Di bawah ini adalah keuntungan dan aplikasi utama mereka.



Keuntungan dari perahu kecil mengangkat crane gantry

1. Portabilitas & Desain Compact

✅ Mudah dipindahkan:Banyak model fiturpangkalan berodaatauDesain modular, memungkinkan relokasi sesuai kebutuhan.
✅ Hemat ruang:Ideal untukruang ketatdi mana lift perjalanan yang besar tidak dapat beroperasi.

2. Solusi hemat biaya

✅ Investasi yang lebih rendah:Lebih terjangkau darilift perjalananatauforklift kelautanuntuk operasi skala kecil.
✅ Dibutuhkan infrastruktur minimal:Tidak membutuhkanrel permanenatauYayasan yang dalam.

3. Dapat Disesuaikan & Disesuaikan

✅ Lebar variabel:Beberapa model memilikibalok teleskopikuntuk mengakomodasi berbagai ukuran kapal.
✅ Penyesuaian Tinggi:Kaki dapat diperpanjang untuklift yang lebih tinggiatauArea pembersihan rendah.

4. Operasi yang aman & andal

✅ Lifting stabil: Batang penyebarDanSling seimbangmencegah kerusakan lambung.
✅ Fitur Keselamatan:Termasukperlindungan kelebihan beban, rem darurat, dan kontrol anti-goyang.

5. Opsi Daya Serbaguna

✅ Manual (Winch Tangan):Cocok untuk kapal ringan (1-3 ton).
✅ Hoist Listrik:Lebih baik untuk sering digunakan (hingga 10-20 ton).



Aplikasi perahu kecil mengangkat crane gantry

1. Perawatan & Perbaikan Kapal

🛠️ Docking kering:Mengangkat perahu untukpembersihan lambung, lukisan, dan perbaikan.
🛠️ Mesin & Propeller Work:Menyediakan akses yang stabil untuk servis mekanis.

2. Operasi Marina & Boatyard

⚓ Meluncurkan & Pengambilan:Menggerakkan perahu di antaranyarak air dan penyimpanan.
⚓ Penyimpanan Musim Dingin:Mengangkat perahu ketrailer atau cradlesuntuk penyimpanan di luar musim.

3. Memancing & akuakultur

🎣 Perahu nelayan kecil:Menangani kapal untukPerbaikan bersih dan pemeliharaan peralatan.
🐟 Pertanian Akuakultur:Liftkandang dan kapal kerja mengambanguntuk pemeliharaan.

4. Operasi darurat & penyelamatan

🚨 Pemulihan Perahu:PengambilanKapal yang terbalik atau terdampardi perairan dangkal.
🚨 Penyelamatan Banjir:Digunakan direspons bencanauntuk memindahkan perahu kecil dengan cepat.

5. Pembangun perahu skala kecil diy &

🔧 Konstruksi Perahu:Membantumemposisikan lambungselama perakitan.
🔧 Loading Trailer:Membantu memuat perahuTrailer transportasidengan aman.



1. Desain dan Rekayasa

Analisis persyaratan

Memahami spesifikasi klien (kapasitas beban, rentang, tinggi, lingkungan kerja, dll.).

Tentukan parameter operasional: tinggi pengangkat, kecepatan perjalanan, frekuensi kerja, dll.

Desain Pendahuluan

Buat desain konseptual dan model 3D.

Pilih bahan berdasarkan kekuatan dan kondisi lingkungan.

Rekayasa terperinci

Mengembangkan gambar rekayasa terperinci (komponen struktural, mekanisme, sistem listrik).

Lakukan analisis stres dan kelelahan untuk memastikan keamanan.

2. Pengadaan materi

Sumber bahan berkualitas tinggi, termasuk:

Pelat dan profil baja untuk komponen struktural.

Motor, gearbox, dan bagian mekanis lainnya.

Sistem listrik dan komponen kontrol.

Periksa bahan untuk memastikan kepatuhan dengan standar kualitas.

3. Fabrikasi

Fabrikasi Komponen Struktural

Potong, las, dan rakit struktur baja (girder utama, lengan kantilever, kaki, dll.).

Pastikan penyelarasan dan dimensi yang tepat.

Lakukan perawatan permukaan (misalnya, peledakan tembakan, melukis) untuk perlindungan korosi.

Perakitan Mekanik

Rakitan bagian mekanis (troli, hoist, roda, dll.).

Pasang motor, gearbox, dan sistem drive.

Unit listrik

Pasang komponen listrik (panel kontrol, kabel, sensor).

Kawat dan hubungkan sistem untuk memastikan fungsionalitas.

4. Inspeksi Kualitas

Inspeksi material

Verifikasi sertifikasi material dan tes perilaku (misalnya, tes tarik).

Inspeksi Struktural

Periksa kualitas las (misalnya, pengujian ultrasonik).

Pastikan akurasi dimensi dan finishing permukaan.

Inspeksi Majelis

Periksa penyelarasan dan fungsionalitas semua bagian (mekanik dan listrik).

Pengujian beban

Lakukan uji beban statis dan dinamis untuk memastikan operasi yang aman.

5. Pengujian Penerimaan Pabrik (Lemak)

Lakukan uji coba yang komprehensif, termasuk:

Tes beban penuh dan kelebihan beban.

Fungsionalitas semua perangkat keselamatan (misalnya, sakelar batas, rem darurat).

Pengoperasian troli, hoist, dan perjalanan derek yang lancar.

Hasil dokumen dan dapatkan persetujuan klien.

6. Pembongkaran dan Pengepakan

Bongkar crane menjadi bagian yang dapat diangkut.

Paket komponen dengan aman untuk mencegah kerusakan selama transportasi.

Beri label dan siapkan daftar pengepakan untuk pemasangan kembali yang efisien.

7. Transportasi

Kirim komponen derek ke situs instalasi menggunakan metode transportasi yang tepat.

8. Instalasi dan commissioning

Majelis di tempat

Merakit komponen struktural dan sistem mekanis.

Pasang sistem listrik dan panel kontrol.

Kalibrasi dan pengujian

Minalibrasi ulang sistem crane untuk kondisi spesifik lokasi.

Lakukan pengujian beban di tempat untuk memverifikasi kinerja.

9. Handover

Berikan pelatihan kepada personel klien tentang operasi dan pemeliharaan yang aman.

Memberikan dokumentasi teknis (manual pengguna, panduan pemeliharaan, sertifikat).

Dapatkan persetujuan akhir dan penerimaan dari klien.

10. Dukungan purna jual

Menawarkan layanan garansi dan dukungan pemeliharaan.

Berikan suku cadang dan bantuan teknis sesuai kebutuhan.

Tampilan lokakarya:

Perusahaan telah memasang platform manajemen peralatan cerdas, dan telah memasang 310 set (set) robot penanganan dan pengelasan. Setelah menyelesaikan rencana, akan ada lebih dari 500 set (set), dan tingkat jaringan peralatan akan mencapai 95%. 32 jalur pengelasan telah digunakan, 50 direncanakan untuk dipasang, dan tingkat otomatisasi seluruh lini produk telah mencapai 85%.
