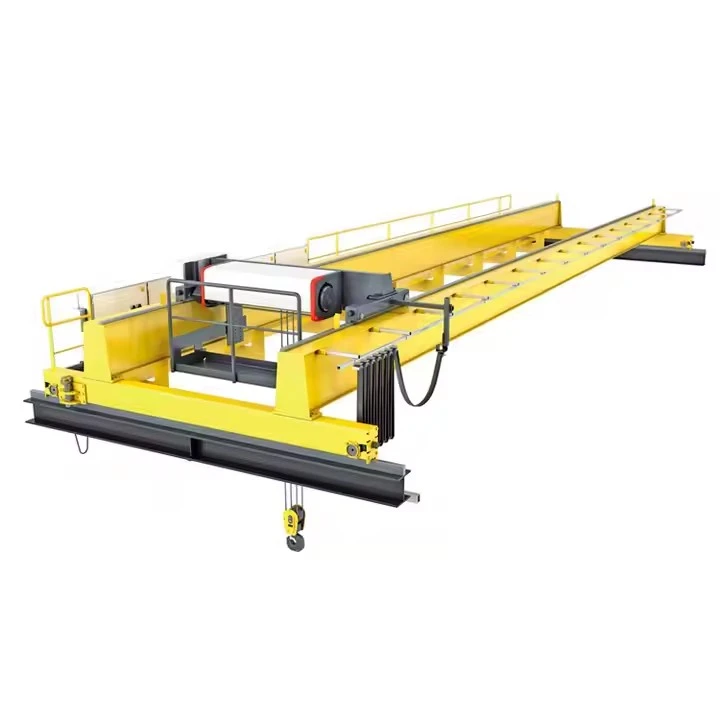

Derek Jembatan Girder Ganda Tipe Eropa

Apa itu Derek Jembatan Girder Ganda Tipe Eropa?

A Derek Jembatan Girder Ganda Tipe Eropamengacu pada derek perjalanan di atas kepala yang mematuhi standar desain Eropa (terutamaFEM- Fédération Européenne de la Manutention danISOstandar). Ciri khasnya adalah desainnya yang dioptimalkan,-komponen berkualitas tinggi, fitur keselamatan canggih, dan fokus pada efisiensi energi dan ergonomis.

Anggap saja ini sebagai opsi premium-performa tinggi di dunia derek-yang dirancang untuk keandalan, presisi, dan keselamatan operator dalam lingkungan industri yang menuntut.



Keunggulan Derek Girder Ganda Tipe Eropa

Keandalan dan Waktu Aktif yang Unggul:Penggunaan komponen premium dan desain yang kokoh menghasilkan keandalan yang luar biasa dan mengurangi waktu henti.

Penanganan Presisi:Penggerak yang dikontrol frekuensinya-memungkinkan penempatan beban yang sangat akurat dan lancar, sehingga melindungi beban dan struktur derek.

Peningkatan Keamanan:Dirancang dan disertifikasi dengan standar keselamatan paling ketat di dunia, melindungi personel dan aset.

Total Biaya Kepemilikan yang Rendah:Meskipun investasi awal mungkin lebih tinggi, ketahanan, efisiensi energi, dan kemudahan perawatannya menghasilkan biaya yang lebih rendah selama masa pakai crane.

Struktur Ringan dan Efisien:Desain yang dioptimalkan mengurangi tekanan pada struktur bangunan, sehingga berpotensi mengurangi biaya konstruksi untuk fasilitas baru.



Perbandingan: Derek Girder Ganda Eropa vs. Konvensional

Fitur	Tipe Eropa	Tipe Konvensional
Standar Desain	FEM/ISO	Standar nasional lainnya (misalnya, JB/T, CMAA)
Kontrol	Standar PKS pada semua gerakan	VFD sering kali menjadi pilihan
Keamanan	Bersertifikasi CE, sistem berperingkat SIL{0}}	Sistem keselamatan dasar
Komponen	Merek premium Eropa	Merk standar atau lokal
Berat	Struktur yang lebih ringan dan optimal	Lebih berat untuk kapasitas yang sama
Fokus	Presisi, Keamanan, Efisiensi	Kapasitas, Biaya

Kesimpulan:ItuDerek Jembatan Girder Ganda Tipe Eropamewakili puncak teknologi pengangkatan di atas kepala. Penekanannya padadesain yang dioptimalkan, kualitas premium, dan keamanan terintegrasimenjadikannya pilihan utama bagi industri modern{0}berperforma tinggi yang mengutamakan efisiensi operasional, presisi, dan keselamatan pekerja. Ini adalah investasi dalam produktivitas dan mitigasi risiko.



Komponen Inti: Bantalan, Gearbox, Motor, Pompa

Tempat Asal: Henan, Cina

Garansi: 1 Tahun

Berat (KG):2000kg

Video keluar-Inspeksi:Disediakan

Laporan Uji Mesin: Disediakan

Desain: Balok ganda

Efektivitas:efisiensi tinggi

Kecepatan pengoperasian: Operasi kecepatan tinggi

Stabilitas:-Fungsi ayunan

Warna: Opsional

Sumber Daya: 110V/220V/230V/380V/440V, disesuaikan

Rentang: 7,5-31,5m

Berikut adalah rincian rincian komponen aDerek Jembatan Girder Ganda Tipe Eropa, menyoroti fitur desain yang membedakannya.

1. Sistem Struktural yang Dioptimalkan (Kerangka Kerja)

Girder Kotak Dilas:

FEM-Desain yang Dioptimalkan:Dibuat dari-pelat baja berkekuatan tinggi dan dioptimalkan menggunakan Analisis Elemen Hingga (FEA) untuk rasio kekuatan-terhadap-berat maksimum.

Perlindungan Korosi:Memiliki persiapan permukaan-berkualitas tinggi (shot blasting) dan beberapa lapisan pelapis untuk ketahanan korosi yang unggul.



Truk Akhir Modular:

Unit Bantalan Tersegel:Kartrid bantalan yang telah-dilumasi dan disegel seumur hidup-untuk perawatan minimal.

Pemesinan Presisi:Semua permukaan pemasangan dikerjakan untuk keselarasan sempurna, memastikan kelancaran perjalanan dan mengurangi keausan roda.

Perangkat-Anti Penggelinciran:Fitur standar untuk mencegah roda meninggalkan rel.

Sistem Landasan Pacu:

Rel Presisi:Rel baja-berkualitas tinggi dengan toleransi penyelarasan yang presisi.

Penyangga Derek:Buffer-penyerap energi dengan sifat penyerap goncangan-.

2. Sistem Pengangkatan & Penggerak Berkinerja Tinggi-

Hoist dan Troli Terintegrasi:

Desain Ruang Kepala Rendah:Integrasi kompak mekanisme hoist dan troli untuk memaksimalkan pergerakan kait.

Konstruksi Modular:Memungkinkan perawatan yang mudah dan penggantian komponen.

Unit Kerekan Premium:

Komponen Bermerek:Biasanya dilengkapi kerekan dari produsen seperti Demag, Street Crane, atau ABB.

Tugas-Motor Berperingkat:Motor yang dirancang khusus untuk tugas hoist dengan torsi tinggi dan kapasitas termal.

Gearbox Planet:Gearbox ringkas-efisiensi tinggi untuk transmisi daya yang lancar.

Frekuensi-Drive Terkendali:

PKS pada Semua Gerakan:Penggerak Frekuensi Variabel Standar pada gerakan hoist, troli, dan jembatan untuk kontrol yang presisi.

Pengereman Regeneratif:Kemampuan untuk memasukkan energi kembali ke catu daya selama penurunan.



3. Sistem Kontrol & Keamanan yang Sesuai CE-

Sistem Kontrol:

Liontin Ergonomis:Liontin kontrol yang ringan dan ergonomis dengan tampilan diagnostik terintegrasi.

Opsi Radio Jarak Jauh:Mengamankan-sistem kendali radio frekuensi hopping.

PLC Keamanan:Pengontrol Logika yang Dapat Diprogram dengan fungsi keselamatan khusus.

Sistem Keamanan:

Indikator Momen Beban (LMI):Sistem tersertifikasi untuk penimbangan beban dan-tabrakan.

Pengereman Redundan:

Rem mekanis primer pada kerekan.

Sistem pengereman sekunder (seringkali elektronik).

Sistem penghentian darurat memenuhi standar Kategori 3/PLd.

Sakelar Batas:Penentuan posisi dan batas berbasis encoder-untuk semua gerakan.

Perlindungan Kelebihan Beban:Perangkat perlindungan kelebihan beban mekanis dan elektronik.

4. Sistem Kelistrikan & Tenaga

Catu Daya:

Sistem Batang Konduktor:Sistem konduktor terisolasi dan tertutup sepenuhnya untuk transmisi daya yang aman.

Sistem Memperhiasi:Sistem pengelolaan kabel dengan-kabel fleksibilitas tinggi.

Panel Kontrol:

IP-Ringkasan Berperingkat:Peringkat IP54 minimum untuk perlindungan debu dan air.

Manajemen Termal:AC atau unit pemanas untuk pengatur suhu.

Desain Modular:Akses mudah untuk pemeliharaan dan pemecahan masalah.

5. Fitur & Aksesori Khusus

Sistem Pemantauan:

Sistem Manajemen Derek (CMS):Kemampuan pemantauan dan diagnostik jarak jauh.

Indikator Pemeliharaan:Pengingat interval servis otomatis.

Pencahayaan & Komunikasi:

Pencahayaan Area Kerja LED:Pencahayaan-efisien energi untuk area pengoperasian derek.

Pencahayaan Darurat:Sistem pencahayaan darurat-yang didukung baterai.

Sistem Interkom:Untuk komunikasi antara operator derek dan personel lantai.

Sketsa

Teknis utama





Keuntungan Derek Jembatan Girder Ganda Tipe Eropa

Derek Girder Ganda Tipe Eropa menawarkan serangkaian manfaat premium yang berpusat pada keselamatan, efisiensi, dan nilai-jangka panjang.



1. Keamanan dan Kepatuhan terhadap Peraturan yang Tak Tertandingi

Sertifikasi CE:Dibangun dengan kepatuhan penuh terhadap Petunjuk Mesin UE dan standar lain yang berlaku, memastikan tingkat tertinggi keselamatan personel dan operasional.

Sistem Keamanan Tingkat Lanjut:FiturPeringkat SIL-(Tingkat Integritas Keamanan)fungsi keselamatan, sistem pengereman redundan, dan perlindungan beban berlebih yang komprehensif sebagai standar.

Mitigasi Risiko:Desain keselamatan terintegrasi secara signifikan mengurangi risiko kecelakaan, melindungi personel dan aset berharga.

2. Performa dan Presisi Unggul

Pengoperasian yang Lancar: Penggerak Frekuensi Variabel (VFD)merupakan standar pada semua gerakan (kerekan, troli, dan perjalanan jauh), memberikan-akselerasi dan perlambatan bebas sentakan.

Kontrol Beban yang Tepat:Hal ini memungkinkan penempatan muatan secara tepat, yang sangat penting untuk-produk bernilai tinggi, tugas perakitan, dan pengoperasian yang rumit.

Ayunan Beban yang Diminimalkan:Gerakan terkontrol sangat mengurangi ayunan beban, meningkatkan keselamatan dan efisiensi.

3. Daya Tahan dan Keandalan Luar Biasa

Komponen Premium:Penggunaan komponen bermerek-berkualitas tinggi (misalnya hoist Demag, penggerak SEW, kontrol Siemens) memastikan keandalan yang luar biasa dan masa pakai yang lama.

Struktur yang Dioptimalkan:ItuDesain berbasis-FEMmenggunakan Analisis Elemen Hingga untuk menciptakan struktur yang kuat dan ringan, sehingga mengurangi keausan pada landasan pacu dan struktur bangunan.

Waktu Aktif Tinggi:Konstruksi yang kuat dan kualitas komponen menghasilkan lebih sedikit waktu henti dan produktivitas keseluruhan yang lebih tinggi.

4. Efisiensi Energi dan Biaya Seumur Hidup Rendah

Mengurangi Konsumsi Daya:VFD dan motor{0}}efisiensi tinggi menurunkan penggunaan energi, terutama pada aplikasi dengan start dan stop yang sering.

Penggerak Regeneratif:Banyak model yang dapat menyalurkan energi kembali ke jaringan listrik selama operasi yang lebih rendah, sehingga semakin menghemat biaya.

Kebutuhan Perawatan Rendah:Fitur seperti bantalan yang disegel dan dilumasi sebelumnya serta komponen modular mengurangi frekuensi dan biaya pemeliharaan, sehingga menghasilkan Total Biaya Kepemilikan (TCO) yang lebih rendah.

5. Ergonomi dan Pemeliharaan

Desain Ruang Kepala Rendah:Integrasi kompak antara hoist dan troli memaksimalkan ketinggian pengangkatan yang dapat digunakan di bawah derek, yang merupakan keuntungan penting dalam fasilitas dengan batasan ketinggian.

Perawatan Mudah:Desain modular dan komponen yang mudah diakses membuat pemeriksaan dan servis menjadi mudah, sehingga meminimalkan waktu perawatan.

Operator-Ramah:Kontrol ergonomis, diagnostik yang jelas, dan visibilitas yang sangat baik mengurangi kelelahan operator dan meningkatkan produktivitas.



Aplikasi Derek Jembatan Girder Ganda Tipe Eropa

Derek ini adalah pilihan utama bagi industri yang mengutamakan presisi, keandalan, dan keselamatan-yang tidak dapat ditawar.



1. Industri Otomotif dan Dirgantara

Aplikasi:Menangani dan memposisikan panel bodi kendaraan besar, komponen pesawat terbang, dan mesin.

Mengapa Ini Digunakan:Kontrol yang presisi dan gerakan yang halus mencegah kerusakan pada-komponen halus yang bernilai tinggi selama perakitan.

2. Manufaktur dan Pergudangan Tingkat Lanjut

Aplikasi:Di gudang-tempat tinggi dan jalur produksi untuk menangani barang berat, mesin, dan bahan mentah dalam palet.

Mengapa Ini Digunakan:Keandalan tinggi, kecepatan, dan kontrol presisi mengoptimalkan alur kerja dan kepadatan penyimpanan. Desain ruang kepala rendah memaksimalkan ruang vertikal.

3. Pusat Servis Baja dan Logam

Aplikasi:Memindahkan dan menumpuk gulungan, lembaran, dan profil baja.

Mengapa Ini Digunakan:Desain FEM yang kokoh menangani beban berat dengan andal, sementara kontrol presisi memungkinkan penumpukan dan pengambilan yang aman dan efisien.

4. Pembangkit Listrik dan Teknik Berat

Aplikasi:Pemeliharaan dan pemasangan turbin, generator, transformator, dan{0}}mesin skala besar.

Mengapa Ini Digunakan:Fitur keselamatan yang luar biasa dan kontrol muatan yang presisi sangat penting untuk melindungi peralatan mahal dan memastikan keselamatan personel selama pengangkatan yang rumit.



Prosedur produksi aDerek Jembatan Girder Ganda Tipe Eropaadalah proses yang sangat sistematis dan berbasis kualitas-yang mematuhi standar ketat Eropa (seperti FEM dan ISO) dan berujung pada sertifikasi CE.

Berikut ini rincian proses produksinya.



Tahap 1: Desain & Analisis FEM

Tahap ini adalah fondasinya, dengan fokus pada optimalisasi dan kepatuhan.

Spesifikasi Klien & Penilaian Risiko:Analisis rinci tentang persyaratan operasional, lingkungan, dan formalPenilaian Risikoseperti yang disyaratkan oleh Petunjuk Mesin UE.

Rekayasa Lanjutan:

Analisis Struktural FEM:Menggunakan Analisis Elemen Hingga untuk mengoptimalkan desain girder dan end truck untuk kekuatan maksimum dengan bobot minimum. Ini menghitung stres, defleksi, dan perilaku dinamis.

Perencanaan Kepatuhan CE:Mengintegrasikan persyaratan keselamatan dan desain dari standar yang relevan (misalnya EN 13001, EN 60204) ke dalam cetak biru.

Daftar Bahan (BOM):Pembuatan daftar terperinci yang menentukan bahan bersertifikat dan komponen-bermerek yang disetujui (misalnya, drive SEW, PLC Siemens).



Tahap 2: Pemilihan & Persiapan Bahan

Pengadaan:Pengadaan baja bersertifikat (misalnya, S355JR) dan komponen bertanda CE-atau yang diakui secara internasional (misalnya, rem, motor).

Persiapan Bahan:Pelat baja diledakkan-sesuai standar Sa 2.5 dan disiapkan. Pemotongan dilakukan oleh mesin CNC dengan presisi tinggi, memastikan kesesuaian sempurna untuk pengelasan.



Tahap 3: Fabrikasi Struktural Presisi

Di sinilah struktur crane yang ringan namun kokoh dibangun.

Fabrikasi Gelagar:

Pengelasan Otomatis:Balok utama dibuat sebagai bagian kotak. Pengelasan kritis dilakukan dengan menggunakanPengelasan Busur Terendam Otomatis (SAW)dalam kondisi terkendali untuk memastikan pengelasan yang konsisten,{0}}berkualitas tinggi, dan berulang.

Inspeksi Las:Semua pengelasan kritis 100% diperiksa dan diuji secara visual melaluiUSG (UT)atauInspeksi Partikel Magnetik (MPI).

Menghilangkan Stres:Balok penopang yang telah selesai menjalani penghilangan tegangan getaran atau perlakuan panas untuk menormalkan tegangan internal, sehingga memastikan-stabilitas dimensi jangka panjang.

Pemesinan Presisi:Pemesinan bantalan pemasangan penggerak, permukaan tempat duduk rel, dan titik sambungan pada mesin CNC untuk menjamin kesejajaran yang sempurna.



Tahap 4: Perakitan & Penyelarasan Mekanis

Akhir Perakitan Truk:Roda, gandar, dan unit bantalan yang diberi seal dan diberi pelumas pra-pelumas dirakit menjadi truk akhir. Motor penggerak dan girboks dipasang dan disejajarkan.

Perakitan Jembatan:Balok-balok tersebut dibaut ke ujung truk menggunakan-baut berkekuatan tinggi. Keselarasan seluruh jembatan diperiksa dengan cermat untuk memastikan kelurusan dan kontak roda yang tepat.

Integrasi Troli dan Hoist:Unit kerekan (sering kali merupakan-modul yang telah dirakit sebelumnya dari pemasok seperti Demag) terintegrasi dengan rangka troli. Seluruh rakitan kemudian dipasang pada balok penopang derek.



Tahap 5: Integrasi Sistem Kelistrikan & Kontrol

Gedung Panel Kontrol:PLC, VFD untuk semua gerakan, relai pengaman, dan kontaktor utama disambungkan dalam wadah terlindung dengan rating IP54. Perangkat lunak ini diprogram dengan fungsi keselamatan yang telah ditentukan sebelumnya (misalnya, sakelar batas, perlindungan beban berlebih).

Instalasi Kabel:Kabel dijalankan di baki atau saluran kabel khusus. Semua koneksi dibuat menggunakan terminal berkerut dan ferrule.

Instalasi Sistem Keamanan: Indikator Momen Beban (LMI), sakelar batas, sirkuit penghentian darurat, dan-sensor anti tabrakan dipasang dan disambungkan ke PLC pengaman.



Tahap 6: Pengujian Komprehensif & Sertifikasi CE (FAT)

Ini adalah fase penting untuk verifikasi dan sertifikasi.

Inspeksi Visual & Dimensi:Memverifikasi pengerjaan, kualitas cat, dan semua dimensi penting.

Tidak-Uji Beban:Menjalankan semua gerakan untuk memeriksa kelancaran pengoperasian, kebisingan tidak normal, dan fungsi sakelar batas yang tepat.

Pengujian Beban:

Uji Beban Statis:Mengangkat beban uji125% dari kapasitas terukuruntuk memverifikasi integritas struktural dan kapasitas penahan rem.

Uji Beban Dinamis:Pengangkatan110% dari kapasitas terukurdan menjalankannya melalui semua gerakan operasional.

Validasi Fungsi Keamanan:Menguji semua perangkat keselamatan, termasuk E{0}}stop, sistem kelebihan beban, dan rem redundan, untuk memastikan perangkat tersebut memenuhi tingkat kinerja yang disyaratkan oleh penilaian risiko.

Dokumentasi CE:KompilasiFile Teknis, termasuk perhitungan desain, laporan pengujian, penilaian risiko, dan deklarasi pendirian, yang berpuncak pada penerbitanDeklarasi Kesesuaian Komisi Eropa.



Tahap 7: Pembongkaran, Perlindungan & Pengemasan

Pembongkaran Sistematis:Derek dibongkar menjadi modul-modul yang logis dan dapat dipindahkan, dengan semua komponen diberi label dengan jelas.

Lukisan Terakhir:Penerapan lapisan akhir-kualitas tinggi, sering kali dalam-warna RAL yang ditentukan pelanggan.

Kemasan:Komponen dikemas secara aman dengan perlindungan khusus untuk permukaan mesin, panel listrik, dan bagian yang menonjol.



Tahap 8: Instalasi & Komisioning Lokasi (SAT)

Ereksi yang Diawasi:Derek dipasang kembali di-lokasi oleh personel terlatih, sering kali di bawah pengawasan insinyur proyek pabrikan.

Koneksi & Pemeriksaan Akhir:Semua sistem-terhubung kembali, dan keselarasan diverifikasi.

Tes Penerimaan Situs (SAT):Uji kinerja dan keselamatan akhir dilakukan di lingkungan pengoperasian sebenarnya untuk memastikan fungsionalitas dan kepatuhan penuh.

Pelatihan Operator:Pelatihan komprehensif disediakan untuk operator pelanggan dan staf pemeliharaan.

Tampilan bengkel:

Perusahaan telah memasang platform manajemen peralatan cerdas, dan telah memasang 310 set (set) robot penanganan dan pengelasan. Setelah rencana selesai, akan ada lebih dari 500 set (set), dan tingkat jaringan peralatan akan mencapai 95%. 32 jalur pengelasan telah digunakan, 50 direncanakan akan dipasang, dan tingkat otomatisasi seluruh lini produk telah mencapai 85%.
