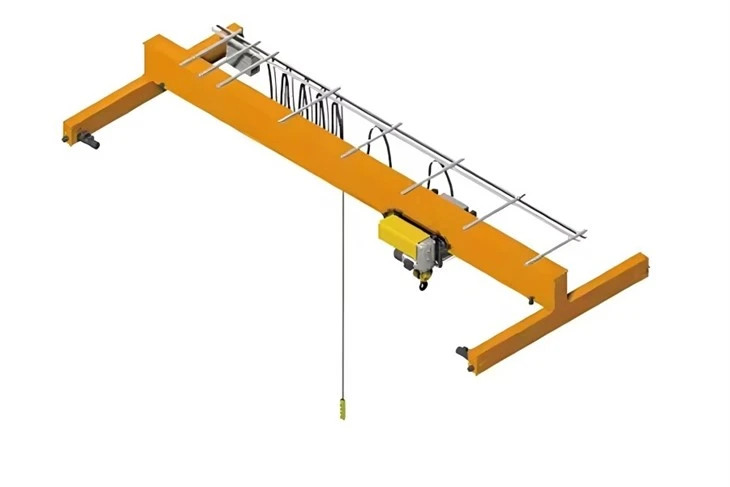

Pabrik crane overhead kustom crane crane

Crane overhead khusus pabrik (juga dikenal sebagai jembatan jembatan) adalah solusi pengangkat tugas berat yang dirancang untuk memenuhi persyaratan operasional spesifik dalam pengaturan industri. Derek ini dirancang agar sesuai dengan dimensi ruang kerja yang unik, kapasitas beban, dan kebutuhan fungsional, memastikan efisiensi dan keamanan yang optimal.

Fitur Utama Derek Jembatan Overhead Kustom:
Bentang & Tinggi yang Dapat Disesuaikan - Dirancang agar sesuai dengan lebar dan tinggi yang tepat dari fasilitas Anda.

Kapasitas beban yang dapat disesuaikan-rentang dari tugas ringan (1-10 ton) hingga tugas berat (50+ ton).

Variasi Jenis:

Girder tunggal-hemat biaya untuk beban yang lebih ringan (hingga 20 ton).

Double Girder-Pengangkatan tugas berat dengan tinggi kait yang lebih tinggi (20+ ton).

Gantry Crane - Versi seluler untuk penggunaan di luar ruangan atau fleksibel.

Undehung Crane - Dipasang pada struktur atap untuk efisiensi ruang.

Sistem landasan pacu khusus-dapat berjalan dengan baik atau kurang berjalan berdasarkan dukungan struktural.

Kontrol Khusus-Liontin, Radio Remote, atau Dioperasikan Kabin.

Fitur Keselamatan-Perlindungan kelebihan beban, sakelar batas, penghentian darurat, dan sistem anti-tabrakan.

Bahan & Pelapis-Baja bermutu tinggi dengan sentuhan akhir yang tahan korosi untuk lingkungan yang keras.







Komponen crane overhead kustom dan jembatan crane sangat penting untuk menyesuaikan sistem crane dengan kebutuhan operasional tertentu. Berikut adalah rincian komponen utama yang dapat disesuaikan:

1. Jembatan Girder (balok utama)
Girder tunggal: tugas ringan hingga menengah, hemat biaya.

Double Girder: Tugas berat, kapasitas pengangkatan yang lebih tinggi, dan rentang.

Bahan: Baja (Q235B, Q345B) atau Stainless Steel untuk lingkungan korosif.

Desain: Struktur tipe kotak atau rangka untuk kekuatan dan kekakuan.







2. Gerbong & Roda Akhir
Konfigurasi Roda: Roda flensa tunggal atau ganda untuk panduan kereta api.

Mekanisme penggerak: Perjalanan bermotor atau manual.

Bahan: baja tempa atau velg untuk daya tahan.

3. Hoist & Trolley
Electric Hoist: Hoist tali kawat (5t - 1 0 0t+) atau rantai hoist (0,5t -20t).

Desain troli: manual, bermotor, atau dikendalikan dari jarak jauh.

Kecepatan khusus: Kecepatan pengangkatan/perjalanan yang dapat disesuaikan.



4. RAILWAY RAILS & SUPPRAING
Jenis Rel: Crane Rails (A45, A100), I-Beams, atau Track Kustom.

Kolom pendukung: Fabrikasi baja untuk kapasitas beban tinggi.





5. Sistem Kontrol
Kontrol liontin: Standar atau bukti ledakan.

Radio Remote Control: Operasi Nirkabel.

Otomasi: PLC dikendalikan dengan pemantauan cerdas.






6. Komponen Listrik
Motor: AC/DC, variabel frekuensi drive (VFD).

Batas sakelar: Perlindungan kelebihan beban, sistem anti-tabrakan.

Kabinet: tahan cuaca atau tahan ledakan.

7. Fitur Keselamatan
Pembatas Kelebihan: Mencegah Kapasitas Melebihi.

Rem: Mekanik atau elektromagnetik yang gagal-aman.

Bumpers & Rail Clamps: Mencegah landasan pacu yang berlebihan.



8. Kustomisasi Khusus
Bukti ledakan: untuk lingkungan berbahaya (kimia/minyak/gas).

Suhu tinggi: Bahan tahan panas (pabrik baja/pengecoran).

Ruang kepala rendah: Desain kompak untuk ruang terbatas.

Adaptasi gantry: Kaki yang dapat disesuaikan untuk penggunaan di luar ruangan.

Manfaat Komponen Kustom
Kinerja yang dioptimalkan: Disesuaikan untuk memuat, kecepatan, dan siklus tugas.

Efisiensi Ruang: Rentang, ketinggian, dan izin khusus.

Daya tahan: Bahan dan pelapis khusus industri.

Kepatuhan: Memenuhi standar ISO, OSHA, CMAA, atau FEM.

Industri dilayani
Manufaktur, baja, konstruksi, gudang, pelabuhan, penambangan, dan kedirgantaraan.





12. Sketsa









Crane overhead khusus pabrik, juga dikenal sebagai jembatan jembatan, menawarkan banyak keuntungan yang disesuaikan dengan kebutuhan industri tertentu. Inilah manfaat utamanya:

1. Desain yang disesuaikan untuk kebutuhan spesifik
Kapasitas & Rentang yang Disesuaikan: Dirancang untuk menangani persyaratan beban yang tepat dan dimensi fasilitas.

Konfigurasi Fleksibel: Opsi seperti girder tunggal/ganda, underslung, atau top-running berdasarkan ruang dan alur kerja.

Fitur Khusus: Kerekan khusus, troli, atau otomatisasi untuk aplikasi unik (misalnya, pengecoran, kamar bersih).

2. Peningkatan produktivitas & efisiensi
Alur kerja yang dioptimalkan: Mengurangi penanganan manual, mempercepat gerakan material.

Penanganan presisi: Operasi yang halus untuk beban halus atau berat.

Pengurangan waktu henti: Kinerja yang andal meminimalkan gangguan.

3. Optimalisasi Ruang
Maksimalkan ruang lantai: Desain overhead menjaga lantai tetap jelas untuk operasi.

Beradaptasi dengan tata letak: Rentang dan ketinggian kustom fasilitas terkendala atau fasilitas kompleks.

4. Keselamatan yang lebih baik
Mengurangi ketegangan pekerja: Meminimalkan risiko pengangkatan manual.

Fitur keselamatan bawaan: Perlindungan kelebihan beban, sakelar batas, berhenti darurat.

Kepatuhan dengan Standar: Memenuhi Peraturan OSHA, ANSI, atau Keselamatan Regional.

5. Efektivitas Biaya
Penghematan jangka panjang: Biaya tenaga kerja yang lebih rendah, berkurangnya kerusakan produk.

Opsi efisien energi: Drive frekuensi variabel (VFD) untuk operasi yang lebih halus dan lebih hijau.

Pemeliharaan Rendah: Konstruksi yang tahan lama mengurangi biaya pemeliharaan.

6. Daya Daya & Umur
Bahan berkualitas tinggi: Pelapis tahan cuaca untuk lingkungan yang keras.

Konstruksi yang kuat: Dirancang untuk tugas berat dan terus menerus.

7. Fitur Otomatisasi & Cerdas
Remote Control & IoT Integration: Mengaktifkan operasi semi/sepenuhnya otomatis.

Pemantauan Data: Lacak Penggunaan, Kebutuhan Pemeliharaan, dan Analisis Kinerja.

8. Keserbagunaan di seluruh industri
Aplikasi yang luas: manufaktur, gudang, pabrik baja, kedirgantaraan, otomotif, dll.

Lingkungan Khusus: Desain yang tahan ledakan, suhu tinggi, atau kompatibel ruang bersih.

Kesimpulan
Crane overhead khusus meningkatkan efisiensi, keamanan, dan kemampuan beradaptasi sambil mengoptimalkan ruang dan biaya. Dengan menyesuaikan crane dengan kebutuhan operasional yang tepat, pabrik mendapatkan keunggulan kompetitif dalam penanganan material.







Crane overhead khusus pabrik, juga dikenal sebagai jembatan jembatan, sangat penting untuk penanganan material dalam pengaturan industri. Mereka dirancang untuk memenuhi kebutuhan operasional tertentu, memastikan efisiensi, keamanan, dan produktivitas. Di bawah ini adalah tinjauan umum dari aplikasi, manfaat, dan opsi kustomisasi mereka:

Aplikasi crane jembatan overhead khusus
Pabrik

Mengangkat dan memindahkan bahan baku berat (baja, bagian mesin, dll.).

Operasi jalur perakitan untuk penentuan posisi komponen yang tepat.

Pergudangan & Logistik

Memuat/membongkar palet atau wadah berat.

Transfer material berkecepatan tinggi dengan sistem otomatis.

Pemrosesan baja & logam

Menangani logam cair, gulungan, dan lembaran logam besar.

Derek yang tahan suhu tinggi untuk pengecoran.

Industri otomotif

Sasis mobil, mesin, dan komponen berat.

Integrasi jalur perakitan overhead.

Pembangkit Listrik & Industri Berat

Pemeliharaan turbin, generator, dan peralatan besar.

Derek tahan ledakan untuk lingkungan berbahaya.

Aerospace & Pembuatan Kapal

Penanganan yang tepat dari suku cadang pesawat/kapal besar.

Crane berkapasitas tinggi (50+ ton) untuk modul berat.







Prosedur produksi untuk crane overhead khusus pabrik (jembatan crane) melibatkan beberapa tahap utama, dari desain hingga instalasi akhir. Di bawah ini adalah panduan langkah demi langkah yang terperinci:

1. Analisis & Desain Persyaratan
Konsultasi Pelanggan: Tentukan kapasitas beban, rentang, tinggi pengangkat, siklus tugas, dan kondisi lingkungan.

Desain & Teknik:

Desain Struktural (Jembatan Girder, Gerbong Akhir, Troli Hoist).

Sistem Listrik (Panel Kontrol, Motor, Pengkabelan).

Fitur Keselamatan (sakelar batas, perlindungan kelebihan beban, berhenti darurat).

Pemodelan & Simulasi CAD: Validasi kinerja crane dalam kondisi beban.

Kepatuhan Pengaturan: Pastikan kepatuhan terhadap standar (ISO, CMAA, OSHA, DIN, FEM).

2. Pengadaan materi
Komponen utama:

Balok baja (untuk balok jembatan dan gerbong ujung).

Hoist listrik atau hoist tali kawat.

Rails dan roda landasan pacu.

Motor (perjalanan, pengangkatan, lintas-perjalanan).

Sistem kontrol (liontin, jarak jauh, atau dioperasikan kabin).

Pemeriksaan Kualitas: Verifikasi sertifikasi material (misalnya, kelas baja, peringkat motor).

3. Fabrikasi & Manufaktur
A. Fabrikasi Girder Jembatan
Pemotongan & Pengelasan: Pelat/balok baja dipotong, dibentuk, dan dilas menjadi balok kotak atau balok-I.

Annealing & Stres Relief: Perlakuan panas untuk mencegah deformasi.

Pemesinan: Lubang pengeboran untuk koneksi dan penyelarasan.

B. Rakitan Pengangkutan Akhir
Konstruksi bingkai: Struktur baja yang dilas dengan roda untuk gerakan longitudinal.

Instalasi Roda: Dipasang di atas rel dengan penjaga anti-pangkat.

C. Hoist & Trolley Assembly
Electric Hoist/Wire Rope Hoist: Dipasang di atas troli untuk perjalanan silang.

Gearbox & Brake System: Dipasang untuk pengangkatan dan perjalanan yang halus.

D. Integrasi Sistem Listrik
Instalasi Motor: Untuk perjalanan jembatan, pergerakan troli, dan pengangkatan.

Pengkabelan & Kontrol: Stasiun liontin, drive frekuensi variabel (VFD), dan sensor keselamatan.

4. Inspeksi & Pengujian Kualitas
Pemeriksaan Dimensi: Verifikasi kelurusan girder, penyelarasan, dan kualitas pengelasan.

Pengujian non-destruktif (NDT): pengujian ultrasonik/x-ray untuk lasan.

Pengujian Muat:

Tes beban statis: 125% dari kapasitas pengenal.

Uji beban dinamis: 110% dari kapasitas pengenal dengan pemeriksaan operasional.

Tes Keselamatan Listrik: Resistensi isolasi, fungsi berhenti darurat.

5. Perawatan & Lukisan Permukaan
Sandblasting: Hapus karat dan kotoran.

Primer & Paint: Lapisan anti-korosi (epoksi atau poliuretan).

Penandaan: Label untuk kapasitas, peringatan, dan nomor seri.

6. Pembongkaran & Pengemasan
Breakdown Modular: Untuk transportasi yang mudah (jika crane besar).

Kemasan Pelindung: Pembungkus tahan air untuk pengiriman luar ruangan.

7. Instalasi & Commissioning
Konstruksi landasan pacu: Pastikan rel landasan pacu rata dan selaras.

Perakitan crane: Girder yang dipasang kembali, gerbong akhir, dan hoist di tempat.

Alignment & Calibration: Sesuaikan celah roda dan sakelar batas.

Pengujian Akhir: Pemeriksaan Operasional di bawah Beban.

Pelatihan: Pelatihan Operator dan Pemeliharaan.

8. Dukungan purna jual
Garansi & Pemeliharaan: Inspeksi reguler dan dukungan suku cadang.

Dokumentasi: Menyediakan manual, laporan pengujian, dan sertifikasi.





Perusahaan telah memasang platform manajemen peralatan cerdas, dan telah memasang 310 set (set) robot penanganan dan pengelasan. Setelah menyelesaikan rencana, akan ada lebih dari 500 set (set), dan tingkat jaringan peralatan akan mencapai 95%. 32 Garis pengelasan telah digunakan, 50 direncanakan untuk dipasang, dan laju otomatisasi seluruh lini produk telah tercapai.
