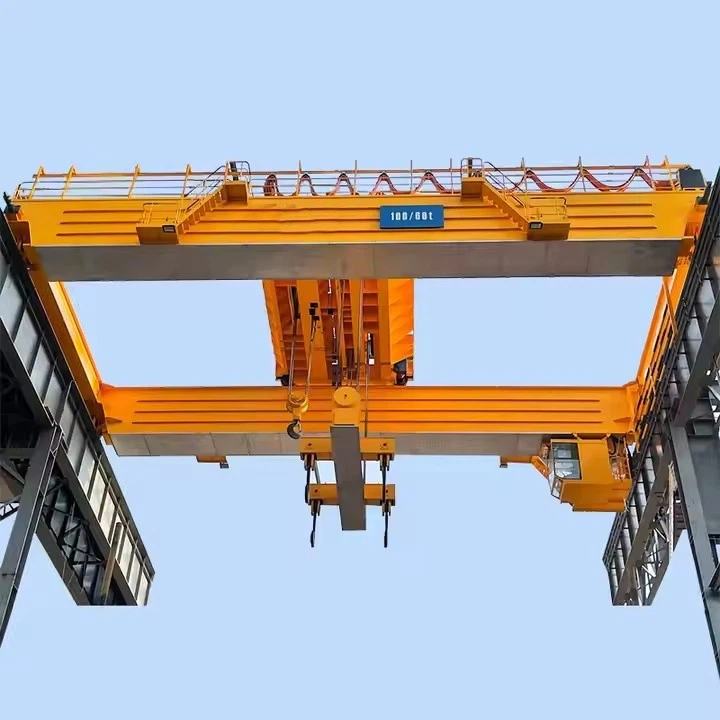

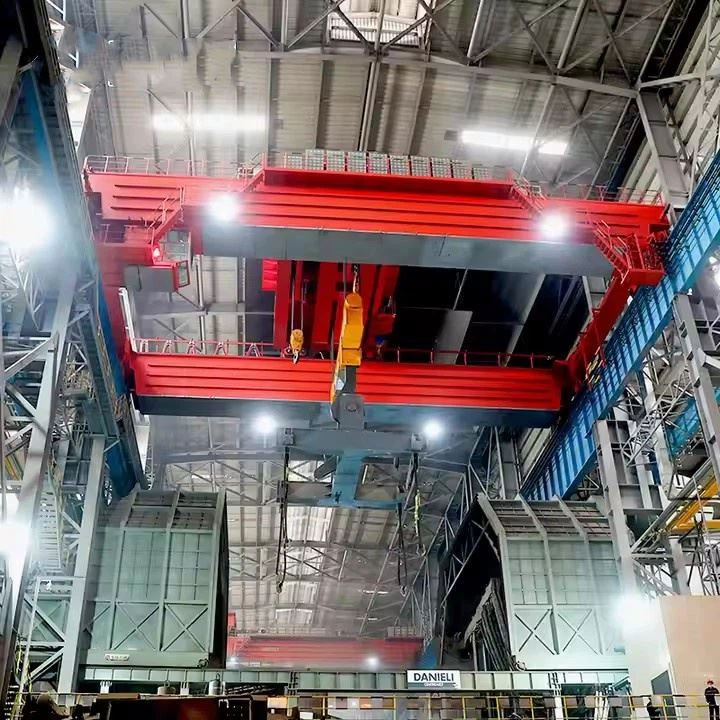

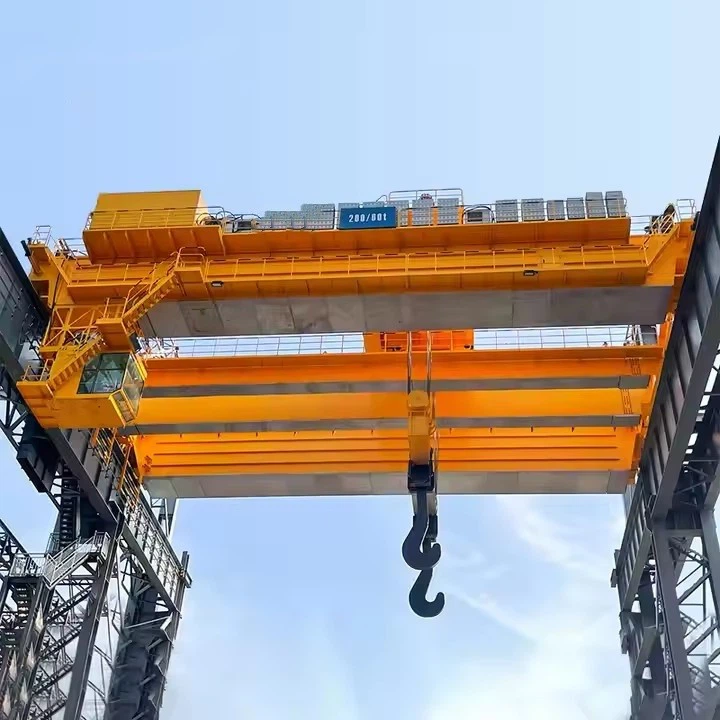

Derek Metalurgi Overhead Girder Ganda Model QDY

Derek Metalurgi Overhead Girder Ganda Model QDY

ItuDerek Metalurgi Overhead Girder Ganda Model QDYadalah aderek-tugas berat yang dirancang khusus untuk aplikasi metalurgi, seperti pabrik baja dan pengecoran logam. Dilengkapi dengan atroli winch dan alat pengangkat kait, mampu menanganisuhu tinggi, beban berat, dan pengoperasian terus menerusdalam kondisi kerja yang keras.

Derek ini secara ketat mematuhinyaStandar derek metalurgi GB/T, dan dapat disesuaikan menurutFEM, ISO, dan CEpersyaratan.



Fitur Utama

1. Struktur Girder Ganda-Tugas Berat

Balok ganda tipe kotak las-dengan kekakuan tinggi

Dirancang untuk tonase besar dan kelas tugas tinggi (A7–A8)

Lendutan rendah dan stabilitas luar biasa selama pengangkatan

2. Mekanisme Pengangkatan Metalurgi Khusus

Troli winch-tugas berat dengan-drum tali kawat multi-lapis

Motor dan rem-tahan suhu tinggi

Kait baja tempa dengan kait pengaman

Cocok untuk mengangkat aksesori logam panas (bukan baja cair kecuali ditentukan)

3. Keandalan Tinggi di Lingkungan Keras

Dirancang untuk suhu tinggi, debu, dan getaran

Komponen listrik dilindungi dengan insulasi panas

Sistem pelumasan khusus untuk kondisi metalurgi

4. Pengoperasian yang Halus & Tepat

Performa pengangkatan dan perjalanan yang stabil

Penggerak frekuensi variabel (VFD) opsional untuk kontrol kecepatan

Mengurangi beban benturan saat start dan stop

5. Perlindungan Keamanan Tingkat Lanjut

Pembatas kelebihan beban

Sakelar batas pengangkatan atas dan bawah

Sistem penghentian darurat

Sistem pengereman redundan (persyaratan metalurgi)

Perangkat anti-penggelinciran dan penyangga

6. Opsi Kontrol-Berorientasi Operator

Kabin operator tertutup dengan insulasi panas

Kontrol liontin atau remote control nirkabel (opsional)

Konsol kontrol terpusat untuk keamanan dan efisiensi tinggi



Parameter Teknis Khas

Kapasitas Angkat:10–250 ton (dapat disesuaikan)

Menjangkau:10,5–31,5 m atau disesuaikan

Tinggi Angkat:10–30 m atau disesuaikan

Tugas Kerja: A7 / A8

Modus Kontrol:Kabin / Liontin / Remote

ItuDerek Metalurgi Overhead Girder Ganda Model QDYadalah aderek -tugas berat di atas kepaladirancang khusus untuklingkungan kerja metalurgi dan-suhu tinggi. Dilengkapi dengan atroli winch dan alat pengangkat kaitdan dirancang untuktugas kerja yang tinggi (A7–A8).



1. Balok Utama Kotak Ganda

Balok ganda-jenis kotak yang dilas terbuat dari-baja berkekuatan tinggi

Kekakuan tinggi, daya dukung-beban yang luar biasa

Dirancang dengan camber yang tepat untuk mengurangi defleksi

Rel dipasang di atas balok penopang untuk pengoperasian troli

Desain-tahan panas dan diperkuat untuk penggunaan metalurgi

2. Gerbong Akhir (Mekanisme Perjalanan Derek)

Balok ujung tipe-kotak yang menghubungkan dua balok utama

Dilengkapi dengan:

Roda derek baja yang ditempa atau dicor-

Motor perjalanan-tugas berat

Pengurang gigi

Sistem pengereman ganda (persyaratan metalurgi)

Menyediakan perjalanan derek memanjang yang mulus dan andal

3. Troli Winch Metalurgi

Troli tugas berat-yang dirancang khusus untuk kondisi metalurgi.

Termasuk:

Rangka troli dengan struktur yang diperkuat

Motor pengangkat (-tahan suhu tinggi)

Peredam roda gigi dengan pelumasan tersegel

Drum tali kawat multi-lapisan

Motor penggerak troli dan peredam

Sistem rem ganda untuk keselamatan pengangkatan

4. Mekanisme Pengangkatan

Kerek winch listrik-tugas berat

Tali kawat baja-berkekuatan tinggi (tipe-tahan panas)

Kait baja tempa dengan kait pengaman

Sistem blok kait dan katrol

Pembatas kelebihan beban

Sakelar batas pengangkatan atas dan bawah

5. Sistem Kontrol Listrik

Kabinet kontrol listrik utama

Komponen listrik-tahan suhu tinggi

Sistem kontrol kecepatan PLC dan VFD opsional

Pengkabelan dilindungi oleh-saluran tahan panas



6. Sistem Catu Daya

Sistem batang konduktor (busbar).

Sistem hiasan kabel (opsional)

Sakelar isolasi utama

Sistem pentanahan dan proteksi petir

7. Perangkat Kontrol

Kabin operator (standar untuk derek metalurgi)

Kontrol tombol tekan-liontin

Kendali jarak jauh nirkabel (opsional)



8. Perangkat Perlindungan Keamanan

Sistem perlindungan kelebihan beban

Sakelar batas pengangkatan atas dan bawah

Sakelar batas perjalanan untuk derek dan troli

Sistem penghentian darurat

Sistem pengereman ganda (wajib)

Halte penyangga dan penyapu rel

Perangkat anti-penggelinciran



9. Kabin Operator

Kabin baja yang tertutup sepenuhnya dan berinsulasi panas

Konsol kontrol ergonomis

Kaca pengaman dan penerangan

Sistem-AC dan pemanas

Sistem pelarian darurat

10. Komponen Penolong

Jalan setapak dan platform pemeliharaan

Pegangan tangan dan tangga

Sistem penerangan dan alarm

Pelindung panas dan penutup pelindung

Ringkasan Komponen Utama

✔ Girder Utama Kotak Ganda
✔ Akhiri Gerbong
✔ Troli Winch Metalurgi
✔ Mekanisme Pengangkatan
✔ Sistem Kontrol Listrik
✔ Sistem Catu Daya
✔ Perangkat Kontrol
✔ Perangkat Perlindungan Keamanan
✔ Kabin Operator

Sketsa

Teknis utama





Keuntungan dari Derek Metalurgi Overhead Girder Ganda Model QDY

1. Dirancang untuk Tugas Metalurgi (A7–A8)

Dirancang khusus untukoperasi frekuensi tinggi-yang berkelanjutan

Memenuhi standar derek metalurgi dan persyaratan keselamatan

Cocok untuk kondisi kerja yang ekstrim

2. Kapasitas Beban Tinggi & Kekuatan Struktural

Struktur gelagar kotak ganda memberikan kekakuan yang sangat baik

Mampu mengangkatbeban tonase besar (20–250 ton atau lebih)

Defleksi rendah memastikan pengangkatan yang aman dan stabil

3. Tahan Suhu Tinggi

Motor-tahan panas, rem, kabel, dan komponen listrik

Perisai pelindung dan insulasi terhadap pancaran panas

Cocok untuk pabrik baja dan lingkungan pengecoran

4. Keamanan Tinggi & Perlindungan Berlebihan

Sistem pengereman ganda pada mekanisme pengangkatan (wajib untuk metalurgi)

Pembatas kelebihan beban dan sakelar batas ketinggian pengangkatan

Perangkat berhenti darurat dan-anti penggelinciran

Pengoperasian yang andal bahkan selama fluktuasi daya

5. Pengoperasian yang Stabil & Tepat

Troli winch memastikan pengangkatan dan penurunan yang mulus

Kontrol kecepatan VFD opsional mengurangi beban benturan

Meningkatkan akurasi posisi dan efisiensi operasional

6. Umur Panjang

Struktur yang diperkuat dan-komponen tugas berat

Bahan-tahan aus dan kotak roda gigi tersegel

Mengurangi frekuensi pemeliharaan dan waktu henti

7. Opsi Kontrol Fleksibel

Kabin operator tertutup dengan insulasi panas

Kontrol liontin atau remote control nirkabel (opsional)

Kontrol terpusat meningkatkan keselamatan dan produktivitas



Penerapan Derek Metalurgi Overhead Girder Ganda Model QDY

Derek metalurgi QDY banyak digunakan disektor industri berat dan metalurgi.

1. Pabrik Baja

Menangani lempengan baja, billet, dan mekar

Pemeliharaan peralatan pembuatan baja dan rolling

Mengangkut komponen metalurgi berat

2. Pengecoran

Mengangkat cetakan, coran, dan perkakas berat

Menangani material panas dan-peralatan bersuhu tinggi

3. Bengkel Metalurgi

Perakitan dan pemeliharaan tungku dan aksesori sendok

Operasi pengangkatan terus menerus dalam kondisi yang sulit

4. Industri Tenaga & Energi

Menangani turbin, generator, dan komponen berat

Operasi pemeliharaan di pembangkit listrik tenaga panas

5. Manufaktur Alat Berat

Mengangkat peralatan mesin besar dan komponen struktural

Perakitan peralatan industri berat

6. Pabrik Pertambangan & Pengolahan Bahan Baku

Menangani peralatan pemrosesan berat

Pemeliharaan crusher, pabrik, dan konveyor



ItuDerek Metalurgi Overhead Girder Ganda Model QDYdiproduksi menurutstandar derek metalurgi, dirancang untuksuhu tinggi, beban berat, dan tugas kerja tinggi (A7–A8). Seluruh proses produksi mengikutiGB/T, FEM, ISO, dan CEpersyaratan untuk memastikan keamanan dan keandalan maksimum.

1. Desain Teknik & Klasifikasi Metalurgi

Konfirmasikan kapasitas angkat, bentang, tinggi angkat, dan kelas tugas (A7/A8)

Analisis kondisi kerja metalurgi (panas, debu, operasi berkelanjutan)

Perhitungan struktural dan analisis FEM

Pemilihan motor kelas-metalurgi, rem, tali kawat, dan komponen kelistrikan

Desain redundansi keselamatan (rem ganda, perlindungan batas ganda)

2. Pemilihan & Pemeriksaan Bahan Baku

Pelat baja-berkekuatan tinggi (Q235B / Q345B atau setara)

Verifikasi sertifikat baja dan sifat mekanik

Pengujian ultrasonik untuk cacat internal

Peledakan tembakan untuk pembersihan permukaan dan pengurangan stres

3. Pemotongan & Persiapan Pelat CNC

Pemotongan api atau plasma CNC dari:

Pelat gelagar

Pelat flensa

Pelat web

Pengaku dan diafragma

Kemiringan tepi untuk-pengelasan penetrasi penuh

Inspeksi dimensi dan identifikasi bagian

4. Fabrikasi Double Box Girder

4.1 Rakitan Gelagar

Perakitan box girder dengan diafragma internal

Perlengkapan presisi memastikan camber dan kesejajaran yang benar

4.2 Pengelasan Otomatis

Pengelasan busur terendam untuk jahitan memanjang

Pengelasan berpelindung gas CO₂-untuk las sekunder

4.3 Menghilangkan & Meluruskan Stres

Perawatan menghilangkan stres panas atau getaran

Pelurusan mekanis untuk mengontrol deformasi

4.4 Pengujian Non-Destruktif

Pengujian Ultrasonik (UT)

Pengujian Partikel Magnetik (MT)

Inspeksi visual dari semua lapisan las

5. Manufaktur Mekanisme Pengangkutan & Perjalanan Akhir

Pengelasan balok ujung tipe-tugas-tugas berat

Pemesinan CNC pada kursi roda dan lubang bantalan

Pemasangan:

Roda derek yang ditempa

Motor perjalanan

Pengurang gigi

Sistem pengereman ganda(wajib untuk metalurgi)

Keselarasan roda dan pemeriksaan keakuratan lari

6. Rakitan Troli Winch Metalurgi

Pembuatan rangka troli yang diperkuat

Pemasangan:

Motor pengangkat-yang tahan suhu tinggi

Peredam tugas berat-

Drum tali kawat multi-lapisan

Tali kawat baja kelas-metalurgi

Blok kait palsu dengan kait pengaman

Pemasangan rem pengangkat ganda

Perakitan mekanisme perjalanan troli

7. Manufaktur Sistem Kelistrikan

Perakitan kabinet kontrol listrik utama

Pemasangan-komponen listrik tahan panas

Sistem PLC dan VFD opsional

Pengkabelan dilindungi dengan-saluran tahan panas

Pemasangan:

Pembatas kelebihan beban

Sakelar batas pengangkatan atas dan bawah

Sistem penghentian darurat

8. Perawatan Permukaan & Pengecatan-Suhu Tinggi

8.1 Peledakan Tembakan

Struktur baja diledakkanSa2.5standar

8.2 Sistem Pengecatan

Primer kaya-seng epoksi-tahan panas

Lapisan perantara epoksi

Lapisan atas poliuretan-tahan suhu tinggi

9. Perakitan & Pra-Komisioning Derek

Perakitan girder utama dan gerbong akhir

Pemasangan troli winch pada rel jembatan

Pemasangan sistem catu daya (busbar atau kabel festoon)

Kabel listrik dan pemeriksaan fungsional

10. Pengujian Penerimaan Pabrik (FAT)

Pengujian Meliputi:

Uji operasi tanpa-beban

Uji beban statis (Nilai beban 125%.)

Uji beban dinamis (Nilai beban 110%.)

Tes kinerja rem dan penghentian darurat

Verifikasi perangkat keselamatan dan perlindungan metalurgi

11. Pengepakan & Transportasi

Komponen listrik dikemas dalam peti kayu tertutup

Troli winch diamankan dengan penyangga baja

Komponen struktural dilindungi dengan bahan-anti lembab

Cocok untuk pengiriman kontainer atau massal

12. Pemasangan & Komisioning di-Situs

Pemasangan pada runway beam

Sambungan listrik dan grounding

Pengujian muatan di-situs dan verifikasi kinerja

Pelatihan operator dan instruksi keselamatan

13. Pemeriksaan & Penerimaan Akhir

Inspeksi dan persetujuan kinerja

Pengiriman laporan pengujian, sertifikat, dan manual

Garansi dan{0}}dukungan layanan purna jual
